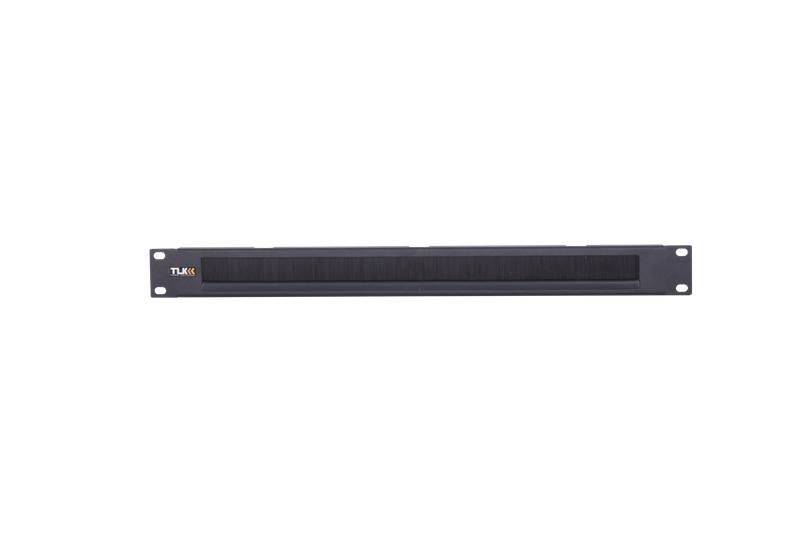

Щёточный ввод 19'', 1U, для настенных, напольных шкафов и открытых монтажных стоек, черный - ЭКО30421 TLK TLK-BRSH-1U-BK

Ввод щёточный 19 дюймов 1U от TLK (артикулы эко30421 и tlk-brsh-1u-bk) — это компактная панель для безопасного и герметичного ввода кабелей в 19-дюймовые шкафы и стойки. Он заменяет стандартную заглушку, обеспечивая фиксацию проводов и снижая риск попадания пыли внутрь оборудования.

Назначение и область применения

Ввод щёточный 19 дюймов 1U применяется для организации прохода кабелей через переднюю или заднюю стенку 19-дюймового шкафа или открытой монтажной стойки. Подходит для ситуаций, где требуется одновременно надёжно зафиксировать кабели и сохранить степень защиты от пыли. Часто используется там, где невозможно применить обычные кабельные вводы — например, при большом количестве тонких жил, многожильных проводов или частой перестановке кабелей.

Технические характеристики

• Высота: 1U (44,45 мм)
• Ширина: соответствует стандарту 19 дюймов (482,6 мм по ГОСТ 28601-90 / IEC 297)
• Исполнение: щеточный ввод — металлический корпус с плотной щетиной из синтетических волокон
• Цвет: черный
• Материал корпуса: металл (тип не указан, предполагается сталь с покрытием)
• Климатическое исполнение: УхЛ4.2 по ГОСТ 15150-69
• Рабочая температура: от +1 °C до +40 °C
• Относительная влажность: до 80% при 25 °C
• Область применения: только внутри помещений

Совместимость и монтаж

Ввод щёточный 19 дюймов 1U совместим со всеми шкафами и стойками, соответствующими стандарту 19 дюймов. Крепится на стандартные направляющие с помощью двух крепёжных отверстий на боковых сторонах панели. Для установки достаточно вставить панель в вертикальные рейки и зафиксировать саморезами или болтами M3–M4 (не входят в комплект). Монтаж возможен как спереди, так и сзади шкафа. Щетина легко пропускает кабели любого диаметра до 10 мм — не требует сверления отверстий.

Безопасность и стандарты

Панель изготовлена в соответствии с требованиями ГОСТ 28601-90 (стандарт 19-дюймовой рамы) и ГОСТ 15150-69 (климатическое исполнение УхЛ4.2). Применяется исключительно в закрытых помещениях. Не предназначена для работы во взрывоопасных зонах, на улице или в условиях повышенной запыленности вне шкафа. Щетина не создаёт электрическую изоляцию — не используйте её как средство защиты от поражения током.

Преимущества

• Заменяет заглушку 1U без потери места в шкафу
• Не требует доработки корпуса — просто вставляется в рейки
• Гибкая щетина адаптируется под любые кабели — от тонких сетевых до толстых силовых
• Уменьшает количество пыли и мелкого мусора, попадающего внутрь шкафа
• Поддерживает порядок в кабельной трассе — кабели не болтаются свободно

Ограничения применения

• Не подходит для внешней установки — не защищён от осадков и прямого UV-излучения
• Не обеспечивает IP-защиту выше чем базовая — не рассчитан на контакты с жидкостью
• Не является средством электрической изоляции — не заменяет кабельные вводы с уплотнением
• Не рекомендован для кабелей с жёсткими оболочками диаметром более 10 мм — могут повредить щетину
• Не подходит для ввода оптоволоконных кабелей с металлическим усилителем — есть риск деформации щетины

Примеры использования

• В серверных шкафах — для ввода Ethernet, USB, питания от внешних UPS
• На производственных участках — для подключения датчиков и контроллеров к автоматическим линиям
• В телекоммуникационных стойках — для сборки кабельных пучков между оборудованием
• В распределительных пунктах — как временный или постоянный вход для тестовых и ремонтных кабелей

Практические советы

• Перед установкой проверьте, что глубина шкафа позволяет разместить все кабели после прохождения через щетину — не допускайте их перегиба
• Не затягивайте кабели слишком сильно — это может выдавливать щетину и снижать эффективность защиты
• При использовании в местах с высокой запылённостью периодически очищайте щетину мягкой щёткой
• Если нужна герметизация — комбинируйте этот ввод с дополнительными уплотнителями или термоусадкой на выходе кабеля
• Артикулы эко30421 и tlk-brsh-1u-bk — это один и тот же продукт; различаются только номера поставщика
