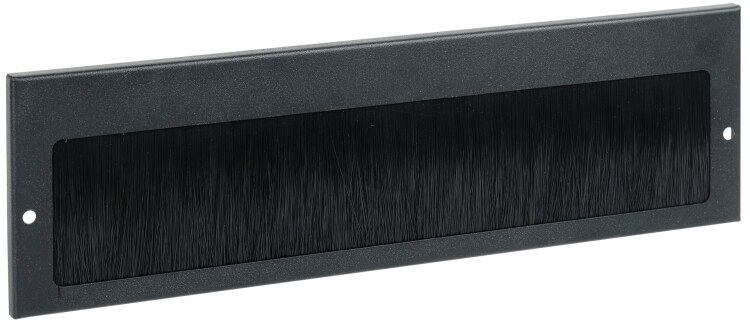

Щеточный кабельный ввод 390х115 мм, черный | BE05-390-115M ITK IEK

Щеточный кабельный ввод 390х115 мм, черный от ITK (IEK) - компонент для герметизации кабельных проходов в шкафах серии LINEA N. Он обеспечивает защиту от пыли при вводе множества кабелей, сохраняя доступ к проводкам и упрощая обслуживание.

Назначение и область применения

Щеточный кабельный ввод 390х115 мм, черный предназначен для установки в шкафах серии LINEA N там, где требуется ввод нескольких кабелей одновременно - например, в основании, крышке или боковой стенке шкафа. Его задача - закрывать зазор между кабелями и отверстием в корпусе, чтобы предотвратить проникновение пыли внутрь. Это особенно важно для оборудования, работающего в условиях с высоким уровнем запыленности - цехах, на производственных линиях, в автоматизированных системах управления.

Технические характеристики

• Размеры: 390×115 мм - соответствует стандартным отверстиям в шкафах LINEA N
• Цвет: черный (RAL 9005)
• Материал: металл - прочная рамка, обеспечивающая жесткую фиксацию
• Исполнение: щеточного типа - мягкие волокна позволяют кабелям свободно проходить, не повреждая изоляцию
• Увеличивает степень защиты шкафа с IP20 до IP31

Совместимость и монтаж

Щеточный кабельный ввод 390х115 мм, черный совместим исключительно со шкафами серии LINEA N от ITK (IEK). Для установки необходимо:

1. Удалить выламываемую заглушку в нужном месте шкафа - получится прямоугольное отверстие 390×115 мм
2. Закрепить ввод на две шпильки, уже установленные внутри шкафа над отверстием
3. Зафиксировать ввод двумя гайками M6 с фланцем, которые входят в комплект

Не требует сверления или доработки шкафа. Подходит для кабелей любого диаметра - щетка адаптируется под толщину каждого провода.

Безопасность и стандарты

Установка этого ввода повышает класс защиты шкафа с IP20 до IP31 - что означает защиту от твердых частиц размером более 2,5 мм и от вертикально падающих капель воды. Соответствует требованиям к электрооборудованию в промышленной среде, однако не предназначен для работы во влажных помещениях или под дождём.

Преимущества

• Не требует замены при изменении количества или диаметра кабелей - щетка эластично перестраивается
• Обеспечивает механическую защиту кабелей от трения о острые кромки отверстия
• Легко монтируется и демонтируется - не нужны специальные инструменты
• Сохраняет целостность конструкции шкафа - не нарушает герметичность других элементов

Ограничения применения

• Подходит только для шкафов LINEA N с подготовленными местами под щеточные вводы
• Не используется в условиях постоянного контакта с жидкостью - не является водонепроницаемым
• Не рекомендован для кабелей с внешним диаметром менее 4 мм - они могут проскакивать сквозь щетину
• Не применяется в качестве единственного средства защиты - дополняет другие меры герметизации

Примеры использования

• Шкафы управления станков ЧПУ - ввод кабелей питания, датчиков и сервоприводов
• Автоматические линии сборки - подключение многочисленных сигнальных и силовых кабелей
• Распределительные щиты в цехах - обеспечение пылезащиты при большом числе входящих линий
• Системы автоматизации на пищевых производствах - снижение риска попадания пыли и микрочастиц

Практические советы

• Перед установкой проверьте, что отверстие в шкафе точно соответствует размеру 390×115 мм - иначе ввод не зафиксируется
• Не затягивайте гайки слишком сильно - это может деформировать металлическую рамку и нарушить плотность прилегания щетины
• При частой замене кабелей периодически осматривайте щетину - при значительном износе её можно заменить отдельно
• Используйте этот ввод только в сочетании с другими элементами герметизации - он не заменяет уплотнители на дверях или кабельные вводы для одиночных проводов
