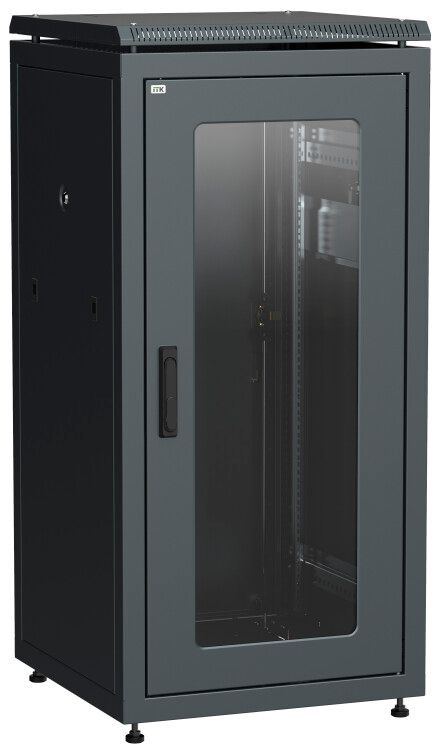

Шкаф сетевой 19дюйм ITK LINEA N 24U 600х600 мм стеклянная передняя дверь, задняя металлическая черный - LN05-24U66-GM IEK

Шкаф сетевой 19 дюйм 24U 600x600 мм стеклянная передняя дверь, металлическая задняя дверь, черный ITK - напольный корпус для размещения серверного, телекоммуникационного и силового оборудования в офисах, центрах обработки данных и на промышленных объектах. Модель из серии LINEA N отличается прочной конструкцией, доступом с четырёх сторон и совместимостью с аксессуарами ITK.

Назначение и область применения

Шкаф сетевой 19 дюйм 24U 600x600 мм стеклянная передняя дверь, металлическая задняя дверь, черный ITK предназначен для установки стандартизированного оборудования в формате 19 дюймов: коммутаторов, маршрутизаторов, UPS, аккумуляторных батарей, KVM-концентраторов и других устройств. Подходит для использования в помещениях с контролируемым микроклиматом - серверных, телекоммуникационных комнат, автоматизированных производственных участках. Благодаря разборной конструкции и возможности монтажа с любой стороны, шкаф удобен для модернизации и обслуживания уже установленного оборудования.

Технические характеристики

• Габариты: 600×600 мм (ширина × глубина), высота 24U (≈1068 мм)
• Полезная глубина: 515 мм - позволяет устанавливать оборудование с глубиной до 500 мм
• Материал корпуса: сталь, окраска порошковым покрытием - черный цвет
• Тип дверей: передняя - стеклянная, задняя - металлическая; обе съемные
• Запирание дверей: трехточечный замок с поворотной ручкой
• Степень защиты IP20 - защита от контакта с пальцами и крупными предметами, но не от воды и пыли
• Климатическое исполнение: У3 - допустимый диапазон температур от -10C до +45C
• Срок службы: 25 лет при соблюдении условий эксплуатации
• Конструкция: разборная, с фиксированной рамой, с боковыми стенками
• Способ монтажа: напольный, с регулируемыми опорами
• Поддержка вентиляции: возможность установки до 3 вентиляторных панелей ITK ПВ (при глубине шкафа 1000 мм - требует доработки)
• Кабельные вводы: перфорация в крышке, основании и задней стенке для установки щеточных вводов ITK

Совместимость и монтаж

Шкаф сетевой 19 дюйм 24U 600x600 мм стеклянная передняя дверь, металлическая задняя дверь, черный ITK соответствует стандарту 482,6 мм по ГОСТ 28601.2-90. В комплект входят четыре G-образных монтажных профиля для крепления оборудования. Для монтажа требуется ровная поверхность пола - регулируемые опоры компенсируют неровности до 10–15 мм. Боковые стенки снимаются без инструментов, что упрощает установку широкого оборудования. Двери легко демонтировать - достаточно открыть замок и вынуть штыри. Шкаф можно стыковать с другими аналогичными моделями с помощью специального комплекта соединения (дополнительно). Ролики для перемещения не входят в комплект, но совместимы с опорами.

Безопасность и стандарты

Шкаф выполнен в соответствии с требованиями ГОСТ 28601.2-90 и имеет степень защиты IP20 - защищён от случайного прикосновения к токоведущим частям, но не рассчитан на влажную среду или пыль. Все элементы корпуса соединены в единый контур заземления через комплект заземления, входящий в поставку. Это гарантирует безопасность при работе с оборудованием, особенно в условиях повышенной электромагнитной нагрузки. Температурный диапазон (-10…+45 C) исключает применение в неотапливаемых помещениях зимой или в парильнях.

Преимущества

• Доступ ко всем сторонам шкафа - удобство при монтаже и сервисном обслуживании
• Прочные стальные конструкции обеспечивают высокую грузоподъёмность - подходит для тяжёлого оборудования
• Стеклянная передняя дверь позволяет визуально контролировать состояние оборудования без открывания
• Регулируемые опоры снижают риск деформации при установке на неровный пол
• Система перфораций и совместимость с аксессуарами ITK (вентиляторы, кабельные вводы) упрощают дальнейшую адаптацию
• Разборная конструкция - сборка и транспортировка без сложных инструментов

Ограничения применения

• Не предназначен для открытых помещений, улиц, сырых зон - IP20 не защищает от влаги и пыли
• Не подходит для оборудования глубже 515 мм - внутреннее пространство ограничено
• Вентиляторные панели ПВ можно установить только при использовании удлинённой модели (1000 мм глубины); текущая модель 600 мм не предусматривает их монтаж
• Отсутствие встроенной системы охлаждения - необходимо внешнее решение при плотной упаковке оборудования
• Не рекомендовано использование в местах с постоянными вибрациями - конструкция жесткая, но не виброизолирована

Примеры использования

• Центр обработки данных малого бизнеса - размещение 10–15 серверов и коммутаторов
• Аварийный источник питания (UPS) с батареями в офисе
• Телекоммуникационный пункт на этаже здания - коммутационные панели, медиаконвертеры
• Производственный цех - контрольные платы, PLC-устройства, реле управления
• Оборудование для видеонаблюдения - DVR/NVR, сетевые хранилища

Практические советы

• Перед монтажом проверьте глубину вашего оборудования - она должна быть ≤515 мм
• Используйте кабельные вводы ITK для организации проводки - они предотвращают перегрев и механические повреждения
• При необходимости перемещения шкафа - установите поворотные ролики (не входят в комплект)
• Для лучшей вентиляции оставляйте свободное пространство вокруг шкафа - минимум 10 см сзади и сбоку
• Проверяйте заземление после сборки - соединение всех элементов должно быть надёжным
• При стыковке нескольких шкафов используйте официальный комплект соединения - это сохраняет целостность заземления и эстетику
