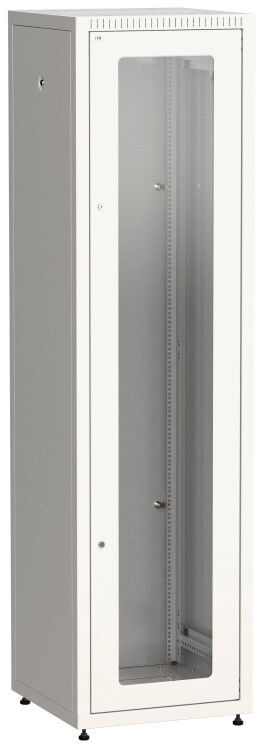

Шкаф сетевой LINEA E 42U 600х600мм стекл. передняя дверь задняя металлическая сер. ITK LE35-42U66-GM IEK

Шкаф сетевой 42U 600×600 мм с двумя дверями (стеклянная и металлическая) серый - напольный телекоммуникационный корпус серии LINEA E от ITK (IEK), предназначен для установки серверов, коммутаторов и другого оборудования в 19" формате. Артикул le35-42u66-gm сочетает прочную стальную конструкцию, доступ с четырёх сторон и возможность модернизации за счёт вентиляции и кабельных вводов.

Назначение и область применения

Шкаф сетевой 42U 600×600 мм с двумя дверями (стеклянная и металлическая) серый используется для размещения активного телекоммуникационного и информационного оборудования: маршрутизаторов, коммутаторов, серверов, UPS, KVM-концентраторов и других устройств стандарта 19". Подходит для офисов, центров обработки данных, telecom-комнат, узлов связи и производственных площадок. Благодаря двухдверной конструкции и возможности демонтажа боковых стенок, удобен для обслуживания оборудования с любой стороны.

Технические характеристики

• Габариты: высота 42U (1900 мм), ширина 600 мм, глубина 600 мм; полезная глубина - 500 мм
• Формат монтажа: 19 дюймов, согласно ГОСТ 28601.2-90
• Материал корпуса: сталь с порошковым покрытием цвета 7035 RAL (серый)
• Защита от внешних воздействий: IP20 - защита от контакта с частями выше 12 мм и крупными предметами, но не от воды или пыли
• Температурный диапазон: от –10C до +45C
• Климатическое исполнение: У3 - для помещений с умеренным климатом, без экстремальных колебаний влажности
• Срок службы: 25 лет при соблюдении условий эксплуатации
• Конструкция: разборная, с фиксированной рамой, с боковыми стенками
• Двери: две - одна металлическая, вторая - стеклянная (обеспечивают контроль состояния оборудования без открывания)
• Закрывание: точечные замки на каждой двери
• Подвеска оборудования: регулируемые 19"-профили с шагом 20 мм по глубине
• Основание и крыша: перфорированные - для установки кабельных вводов ITK серии ЩК
• Вентиляция: возможно установление до трёх вентиляторных панелей ITK ПВ в крышку (при глубине шкафа 1000 мм - требуется доработка)
• Заземление: комплект заземления встроен - создаёт единый контур всех элементов шкафа
• Регулируемые ноги: да - компенсируют перепады уровня пола

Совместимость и монтаж

Шкаф сетевой 42U 600×600 мм с двумя дверями (стеклянная и металлическая) серый совместим с любым оборудованием, соответствующим стандарту 19". Монтаж выполняется на ровном полу. Все детали сборки - болтовые, легко собираются без сварки. Для работы требуются обычные слесарные инструменты. Передний и задний доступ обеспечивают съёмные двери. Боковые стенки также можно снять - это особенно важно при плотной компоновке оборудования внутри. Вертикальные направляющие можно перемещать по глубине с шагом 20 мм - это позволяет точно выставить оборудование по оси шкафа. Для подключения кабелей используйте перфорацию в крыше и основании - подходят ITK щеточные кабельные вводы. Шкафы одной серии можно стыковать рядом с помощью специального комплекта соединения.

Безопасность и стандарты

Шкаф выполнен в соответствии с требованиями ГОСТ 28601.2-90 для телекоммуникационных стоек. Конструкция обеспечивает механическую безопасность и надёжное заземление всех внутренних элементов. Защита IP20 исключает случайный контакт с проводящими частями, но не предохраняет от попадания жидкости - использование вне закрытых помещений недопустимо. Серия LINEA E соответствует требованиям безопасности для электрооборудования в помещениях класса II.

Преимущества

• Две двери - металлическая для защиты и стеклянная для визуального контроля без вскрытия
• Разборная конструкция - удобна для доставки и быстрой сборки на месте
• Регулируемые профили и ножки - адаптация под любое оборудование и неровный пол
• Возможность установки вентиляции и кабельных вводов - гибкость в организации воздушного потока и прокладки кабелей
• Единый контур заземления - снижение помех и повышение отказоустойчивости оборудования
• Доступ с четырёх сторон - комфортное обслуживание даже в плотных рядках шкафов

Ограничения применения

• Не предназначен для использования на улице или во влажных средах - степень защиты IP20 не допускает с водой
• Не рассчитан на нагрузку более чем на 100–120 кг равномерно распределённой массы - проверьте вес оборудования перед установкой
• Вентиляторные панели ПВ можно установить только при использовании удлинённой крыши (не предусмотрено в базовой модели 600 мм глубины); для этого потребуется заказывать шкаф глубиной 1000 мм
• Стеклянная дверь хрупка - требует осторожного обращения, не рекомендовано для мест с риском ударов
• Эксплуатация ниже –10C или выше +45C может вызвать деформацию материалов или выход из строя электроники внутри

Примеры использования

• Центр управления связью в многоквартирном доме - размещение OLT, SFP-модулей, PoE-коммутаторов
• Административный серверный уголок в офисе - мини-ЦОД с 3–5 серверами и NAS
• Производственный участок - контроллеры автоматизации, PLC, HMI-терминалы
• Общественные учреждения - системы видеонаблюдения, Wi-Fi точки доступа, VoIP-системы

Практические советы

• Перед монтажом проверьте уровень пола - регулируемые ножки компенсируют неровности до +-10 мм
• При планировании кабелей - заранее выберите тип кабельных вводов (ЩК) и расположите их в перфорации крыши/основания
• Частично открытый доступ через стеклянную дверь экономит время при диагностике - не обязательно каждый раз открывать металлическую дверь
• При групповой установке нескольких шкафов - используйте комплекты стыковки для создания цельного ряда и лучшей герметичности
• Не забудьте подключить заземление - даже если оборудование уже имеет заземление, единый контур шкафа снижает риск импульсных помех
• Проверьте соответствие глубины оборудования (500 мм макс.) - некоторые устройства с длинным питанием или радиаторами могут не войти
