Шкаф настенный 19' LINEA W 9U 600x450мм металлическая дверь RAL7035 - LWR3-09U64-MF IEK

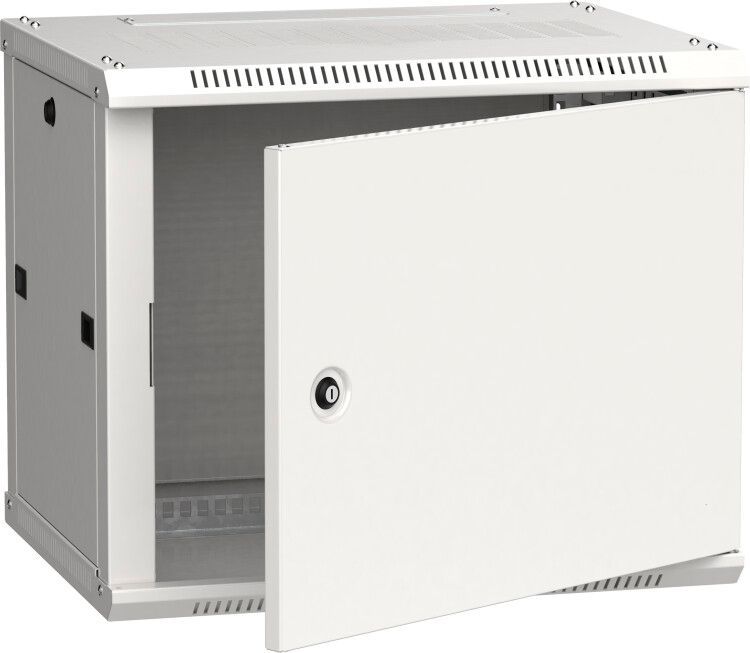

Шкаф настенный 19 дюймов 9U 600x450мм металлическая дверь RAL7035 ITK - компактный корпус из стали с порошковым покрытием для установки телекоммуникационного и сетевого оборудования в помещениях. Модель из серии LINEA W обеспечивает надежную фиксацию устройств, простой доступ к кабелям и совместима со стандартным 19-дюймовым монтажом. Артикул lwr3-09u64-mf.

Назначение и область применения

Шкаф настенный 19 дюймов 9U предназначен для размещения оборудования в формате 19 дюймов: коммутаторов, маршрутизаторов, серверов, модемов, распределителей питания и других устройств. Подходит для установки в офисах, серверных комнатах, телекоммуникационных пунктах, системах видеонаблюдения и автоматизации зданий. Настенный монтаж экономит полезное пространство, а эстетичный внешний вид позволяет использовать шкаф в местах с высокими требованиями к дизайну интерьера.

Технические характеристики

• Габариты: 600×450×350 мм (Ш×В×Г); полезная глубина - 350 мм
• Высота: 9U (1U = 44,45 мм)
• Материал: сталь с порошковым покрытием цвета RAL 7035 (серый)
• Тип двери: одна металлическая, с замком-защелкой
• Необходимая нагрузка: до 90 кг
• Степень защиты: IP20 - защита от контакта с пальцами и крупными предметами, но не от воды и пыли
• Температурный режим: от -10C до +45C
• Климатическое исполнение: У3 - для внутренних помещений с умеренным климатом
• Вентиляция: пассивная - естественная циркуляция воздуха через боковые и задние зазоры
• Срок службы: 25 лет при соблюдении условий эксплуатации
• Конструкция: разборная - сборка без специального инструмента
• Количество дверей: 1

Совместимость и монтаж

Шкаф настенный 19 дюймов 9U соответствует стандарту EIA-310-D для 19-дюймового оборудования. Крепится к стене с помощью кронштейнов, входящих в комплект. Возможна установка и на пол - в комплекте предусмотрены съемные ножки. Боковые стенки оснащены предустановленными защелками, которые можно открыть без инструментов - это ускоряет доступ к оборудованию во время обслуживания. Для прокладки кабелей есть щеточные вводы сверху и снизу. Глубина 350 мм достаточна для большинства одиночных устройств, но не подходит для глубоких серверов или UPS более 300 мм.

Безопасность и стандарты

Шкаф выполнен в соответствии с требованиями к механической прочности и электробезопасности для внутрипомещений. Степень защиты IP20 исключает риск случайного прикосновения к токоведущим частям, но не защищает от влаги - применение в сырых или открытых помещениях запрещено. Цвет RAL 7035 соответствует стандарту цветовой системы RAL Classic. Конструкция прошла проверку на соответствие нормам безопасности для электротехнических изделий в РФ.

Преимущества

• Разборная конструкция - сборка одним человеком за 10–15 минут без сварки и болтов
• Щеточные вводы сверху/снизу - упрощают прокладку кабелей и снижают риск повреждения изоляции
• Легкий доступ к оборудованию - боковые стенки открываются без инструментов
• Порошковое покрытие - устойчиво к царапинам, коррозии и выгоранию
• Низкий вес и компактность - подходят для монтажа на перегородках и тонких стенах
• Эстетика - серый цвет RAL 7035 гармонирует с современным интерьером

Ограничения применения

• Не предназначен для наружной установки - IP20 не защищает от влаги и пыли
• Не подходит для оборудования глубже 350 мм - например, некоторых мощных UPS или коммутаторов с тыльными блоками питания
• Пассивная вентиляция неэффективна при тепловыделении выше 800 Вт - требует контроля температуры внутри
• Запрещено использование в средах с повышенной взрывоопасностью, химической активностью или постоянной вибрацией
• Не рекомендован для установки в условиях ниже -10C - материал теряет пластичность, возможно растрескивание

Примеры использования

• Серверный шкаф в офисном центре - размещение 1–2 коммутаторов и PoE-питания
• Точка доступа Wi-Fi в жилом доме - минималистичный монтаж на стене в коридоре
• Система видеонаблюдения - контроллер DVR/NVR, матрица питания, модуль связи
• Автоматизация здания - управление светом, HVAC, датчиками в техническом шкафу
• Интернет-узел в многоквартирном доме - распределение сигнала между этажами

Практические советы

• Перед монтажом проверьте несущую способность стены - 90 кг требуют надежного крепления к бетону или кирпичу; гипсокартон нуждается в усиленных анкерах
• При прокладке кабелей используйте кабельные стяжки - они входят в комплект и предотвращают перегибы
• Не закрывайте вентиляционные зазоры - даже при пассивной вентиляции важно сохранить воздушный зазор вокруг шкафа
• При необходимости увеличения глубины - используйте удлинители или выносные платформы, но учтите изменение центра тяжести
• Для длительной работы в условиях близких к верхнему пределу температуры (+45C) рекомендуется мониторинг внутреннего микроклимата
• Артикул lwr3-09u64-mf - единственный в линейке с такой комбинацией глубины, цвета и типа двери; другие модели серии LINEA W отличаются по U-высоте или типу крепления
