Термостат NO (охлаждение) на DIN-рейку 10А 230В IP20 EKF PROxima|TNO10M|EKF

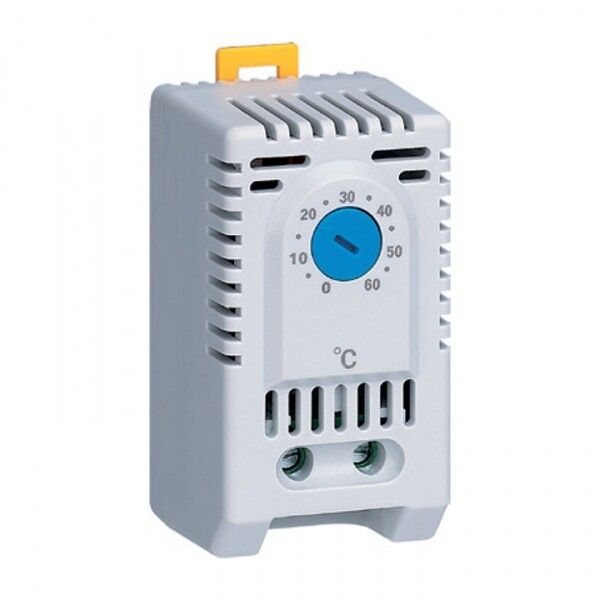

Термостат EKF TNO10M - устройство для автоматического управления системой охлаждения на основе заданной температуры, смонтированное на DIN-рейку. Подходит для контроля температуры в распределительных щитах, серверных комнатах и других закрытых пространствах, где требуется включение вентиляторов при превышении порога.

Назначение и область применения

Термостат EKF TNO10M предназначен для включения оборудования охлаждения - например, вентиляторов или холодильных установок - когда температура превышает установленный порог. Он работает в режиме «нормально открытый», то есть контакты замыкаются при достижении заданного значения температуры, что активирует нагрузку. Применяется в электрощитах, шкафах управления, производственных зонах и местах с высокой теплонагрузкой, где важно избежать перегрева.

Технические характеристики

• Номинальный ток: 10 А - способен управлять нагрузками до 2,3 кВт при 230 В
• Номинальное напряжение: 230 В переменного тока
• Тип переключения: нормально открытый (НО) - контакт разомкнут при обычном состоянии, замыкается при нагреве
• Диапазон регулировки температуры: от 0 до 60 C - можно выставить любую точку срабатывания в этом интервале
• Степень защиты: IP20 - защищён от доступа пальцами и твёрдыми предметами, но не от воды и пыли
• Метод монтажа: крепление на DIN-рейку 35 мм - совместим со стандартными шкафами
• Гарантия: 84 месяца (7 лет)

Совместимость и монтаж

TNO10M устанавливается на стандартную DIN-рейку шириной 35 мм, как и другие устройства серии PROxima. Для подключения используются клеммы на лицевой стороне - провода зачищаются на 6–8 мм и затягиваются отверткой. Максимальная площадь сечения жил - 2,5 мм2. Устройство не требует внешнего питания - питание берётся прямо от управляемой цепи. Перед установкой проверьте соответствие напряжения сети 230 В и убедитесь, что нагрузка не превышает 10 А.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для электрооборудования, применяемого в распределительных системах. IP20 обеспечивает базовую защиту от случайного прикосновения, но не допускает использование во влажных средах или на улице. Не применяйте в условиях повышенной запылённости, вибраций или воздействия химических паров - корпус не рассчитан на такие условия.

Преимущества

• Простая настройка: поворотный регулятор позволяет точно выставить температуру срабатывания без дополнительных инструментов
• Высокая надёжность механического переключения - нет электронных компонентов, которые могут выйти из строя от скачков напряжения
• Долгий срок службы благодаря гарантии 7 лет
• Совместимость с сериями EKF PROxima - легко интегрируется в уже собранные щиты

Ограничения применения

• Не подходит для работы с постоянным током - только переменный ток 230 В
• IP20 исключает применение в сырых, пыльных или наружных условиях
• Не имеет индикации состояния - нельзя визуально определить, включен ли термостат
• Работает только на включение при нагреве; не поддерживает функцию охлаждения ниже заданной точки (например, не отключает вентилятор при остывании ниже порога)

Примеры использования

• Включение вентиляторов в силовых шкафах при температуре выше 40 C
• Автоматическое включение системы охлаждения в серверной комнате при превышении 35 C
• Защита частотных преобразователей от перегрева в производственных линиях
• Контроль температуры в ящиках с аккумуляторами или батарейными банками

Практические советы

• Перед установкой убедитесь, что температура окружающей среды в месте монтажа не будет выходить за пределы 0–60 C - иначе термостат не сможет корректно работать
• При использовании с мощными вентиляторами (более 8 А) рекомендуется использовать промежуточное реле - чтобы продлить срок службы контактов TNO10M
• Настройте порог срабатывания с запасом: если нужна работа при 35 C, лучше выставить 32–33 C, чтобы избежать колебаний вокруг границы
• Проверяйте плотность контакта на DIN-рейке - плохой контакт может вызвать перегрев и отказ устройства
• TNO10M - одностороннее устройство: он не отключает нагрузку при снижении температуры. Для двустороннего контроля используйте два термостата или электронный контроллер
