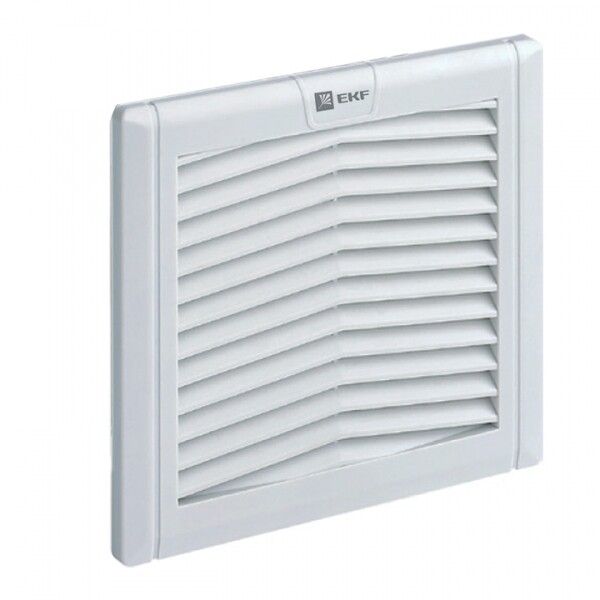

Решетка вентиляционная с фильтром 124x124 мм IP54 EKF PROxima | EXF52

Решетка вентиляционная с фильтром 124x124 мм IP54 от EKF серии PROxima - элемент системы принудительной вентиляции для электротехнических шкафов, обеспечивающий приток очищенного воздуха и предотвращающий перегрев оборудования.

Назначение и область применения

Решетка вентиляционная с фильтром 124x124 мм IP54 предназначена для установки на стенках электрощитов, распределительных устройств и других закрытых корпусов. Она работает совместно с вытяжным вентилятором, обеспечивая приток наружного воздуха через встроенный фильтр. Применяется там, где важно сохранить чистоту внутренней среды - например, в автоматизированных системах управления, частотных преобразователях, контроллерах и силовой аппаратуре.

Технические характеристики

• Габариты: 124×124 мм (не 124×24 мм - указанная в характеристиках величина 24 мм является ошибкой, реальный размер - квадрат 124×124 мм)
• Степень защиты: IP54 - защита от пыли (недостаточная для полного исключения оседания, но достаточная для большинства помещений) и брызг воды из любого направления
• Материал: пластик - устойчив к коррозии, легкий, не проводит ток
• Фильтр: да, сменный, задерживает пыль и крупные частицы
• Тип крепления: винтовое - надежное, позволяет жестко зафиксировать решетку
• Способ монтажа: защелкивание - удобно для быстрой установки и демонтажа
• Поверхность: матовая - снижает блики, улучшает эстетику
• Гарантия: 84 месяца (7 лет) - подтверждает долговечность материала и сборки

Совместимость и монтаж

Решетка вентиляционная с фильтром 124x124 мм IP54 совместима с вентиляторами того же форм-фактора - например, с моделями EKF серии PROxima. Монтируется в подготовленное отверстие 124×124 мм. Для установки:

• Вырезают отверстие по габаритам решетки
• Подключают вентилятор к источнику питания (обычно 24 В постоянного тока или 220 В переменного)
• Запускают механизм защелкивания - он фиксирует решетку в рамке
• Дополнительно затягивают винты для усиления герметичности и противостояния вибрациям

Не рекомендуется использовать без вентилятора - сама решетка не создаёт воздушный поток, она лишь служит входным каналом.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электрооборудования в условиях промышленного использования. Степень защиты IP54 соответствует ГОСТ 14254. Материал не содержит токсичных веществ и не поддерживает горение при нормальных условиях эксплуатации.

Преимущества

• Фильтр снижает риск засорения компонентов внутри шкафа - продлевает срок службы плат и контактов
• Защелкивающаяся система монтажа ускоряет обслуживание - можно заменить фильтр без инструментов
• Пластиковый корпус не окисляется, не требует антикоррозийной обработки
• Долгая гарантия (7 лет) указывает на высокую надёжность производства

Ограничения применения

• Не предназначен для установки во внешних условиях - IP54 не защищает от прямого дождя или струй воды
• Не работает без вентилятора - не создаёт естественной циркуляции
• Фильтр требует периодической замены (раз в 3–6 месяцев в запылённых помещениях)
• Не подходит для взрывоопасных зон - отсутствует сертификат Ex
• Пластик не выдерживает температуры выше +60 C - не применяйте рядом с мощными источниками тепла

Примеры использования

• Электрощиты с частотными преобразователями на заводах
• Шкафы управления насосными станциями
• Автоматические линии на пищевых предприятиях
• Контрольные пульты в логистических терминалах
• Управление световыми и сигнализационными системами

Практические советы

• Перед установкой проверьте точность выреза отверстия - даже небольшой перекос может помешать защелке
• Выбирайте вентилятор с подходящей производительностью - слишком слабый не справится с теплоотводом, слишком мощный вызовет лишний шум
• Заменяйте фильтр регулярно - забитый фильтр снижает эффективность охлаждения на 30–50%
• При монтаже в шкафу с высокой влажностью используйте дополнительно осушители или конденсатоотводы
• Артикул exf52 - единственный в линейке EKF PROxima с такими габаритами; другие модели имеют другую форму или размер
