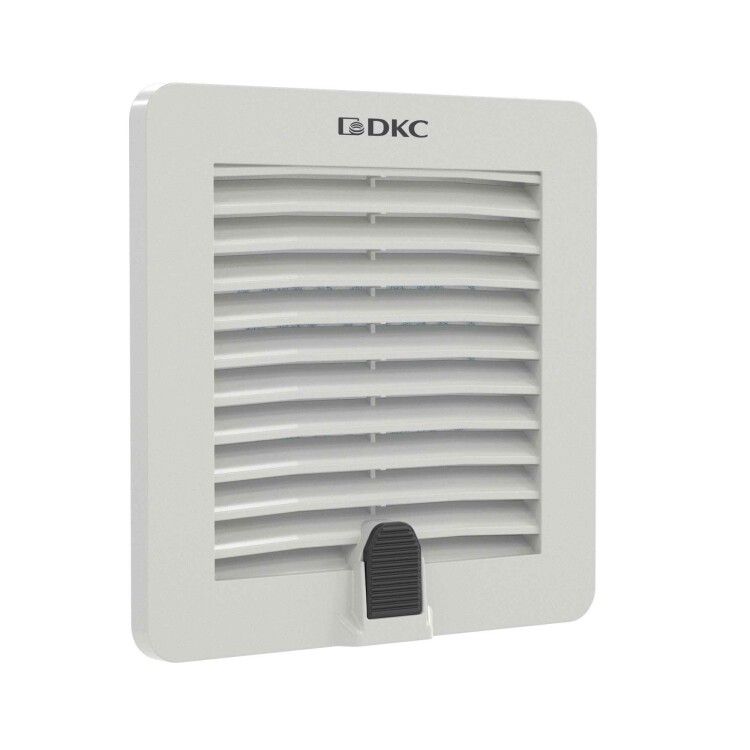

Вентиляционная решетка с фильтром, 112 x мм - R5RF08 ДКС

Решетка вентиляционная с фильтром 112х112 мм, IP54 от DKC (ДКС) - это компактное решение для пассивной вентиляции или совместной работы с вентиляторами. Артикул r5rf08 из серии RAM klima подходит для установки внутри помещений и на улице благодаря защищённому корпусу и сменному фильтру.

Назначение и область применения

Решетка вентиляционная с фильтром 112х112 мм, IP54 предназначена для обеспечения циркуляции воздуха в электрошкафах, контроллерных модулях, распределительных устройствах и других герметичных корпусах. Подходит для систем, где требуется защита от пыли и брызг воды, но не нужна активная принудительная вентиляция. Может использоваться как самостоятельный элемент или в паре с настенным/потолочным вентилятором. Благодаря степени защиты IP54 и материалу, выдерживающему УФ-излучение, её можно монтировать на улице без навеса - например, на внешних стенках шкафов автоматизации.

Технические характеристики

• Габариты: 112 × 112 мм (внешние), 92 × 92 мм (монтажный вырез)
• Степень защиты: IP54 - защита от пыли (не полностью герметично, но пыль не попадает в достаточных количествах для нарушения работы) и от брызг воды со всех направлений
• Материал корпуса: АБС-пластик и поликарбонат - устойчивы к УФ-излучению, не поддерживают горение
• Цвет: светло-серый, RAL 7035
• Тип поверхности: матовая - снижает блики и лучше маскирует следы загрязнений
• Количество вентиляторов: рассчитана на один вентилятор (при необходимости установки)
• Фильтр: в комплекте, съёмный, без инструментов

Совместимость и монтаж

Решетка вентиляционная с фильтром 112х112 мм, IP54 монтируется методом защелкивания в подготовленный вырез 92×92 мм. Для усиления крепления при вибрациях допускается дополнительная фиксация саморезами через предварительно просверленные отверстия - они предусмотрены конструкцией. Совместима с любыми вентиляторами, имеющими габариты до 112×112 мм. Фильтр легко заменяется: достаточно открыть защелки, вынуть старый и вставить новый - никаких инструментов не требуется. Подходит для шкафов с глубиной от 150 мм и более, чтобы обеспечить свободную циркуляцию воздуха.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для оборудования класса IP54. Материалы (АБС-пластик и поликарбонат) не поддерживают горение, что делает решетку безопасной для использования в помещениях с повышенными требованиями к пожарной безопасности. Произведено в России, соответствует ГОСТ Р 51317.4.30 и IEC 60529 по классификации степеней защиты.

Преимущества

• Удобный монтаж без инструментов - экономит время при сборке и обслуживании
• Съемный фильтр позволяет проводить профилактику без демонтажа всей решетки
• Высокая устойчивость к воздействию окружающей среды - подходит для уличной установки
• Не требует специальных условий хранения - пластик не деформируется при температуре от –30C до +60C
• Матовая поверхность снижает необходимость частой очистки

Ограничения применения

• Не предназначен для постоянного контакта с прямыми струями воды - IP54 не гарантирует защиту от мощного водяного потока
• Не рекомендуется использовать в местах с высокой запылённостью (например, цеха с металлообработкой) без регулярной замены фильтра
• Не поддерживает установку более одного вентилятора - при необходимости большего расхода воздуха следует выбирать другие решения
• Пластиковый корпус не выдерживает механические удары - не применяйте там, где есть риск повреждения

Примеры использования

• Электрошкафы управления насосами на открытых площадках
• Шкафы автоматики на производстве с перепадами температур
• Корпуса PLC и преобразователей частоты в зонах с пылью
• Внешние кожухи терморегуляторов и датчиков
• Системы вентиляции в медицинских и пищевых объектах, где важна чистота воздуха

Практические советы

• Перед монтажом проверьте точность выреза - отклонение более 1–2 мм затруднит защелкивание
• Заменяйте фильтр каждые 3–6 месяцев, особенно при работе в пыльных условиях
• При установке на улице ориентируйте решетку так, чтобы вода не стекала прямо на фильтр - лучше вертикальная или слегка наклонная плоскость
• Не используйте растворители или агрессивные чистящие средства - протирайте мягкой тряпкой с водой
• Если вентилятор работает постоянно, убедитесь, что давление на решетку не превышает допустимое - иначе возможна деформация защелок
