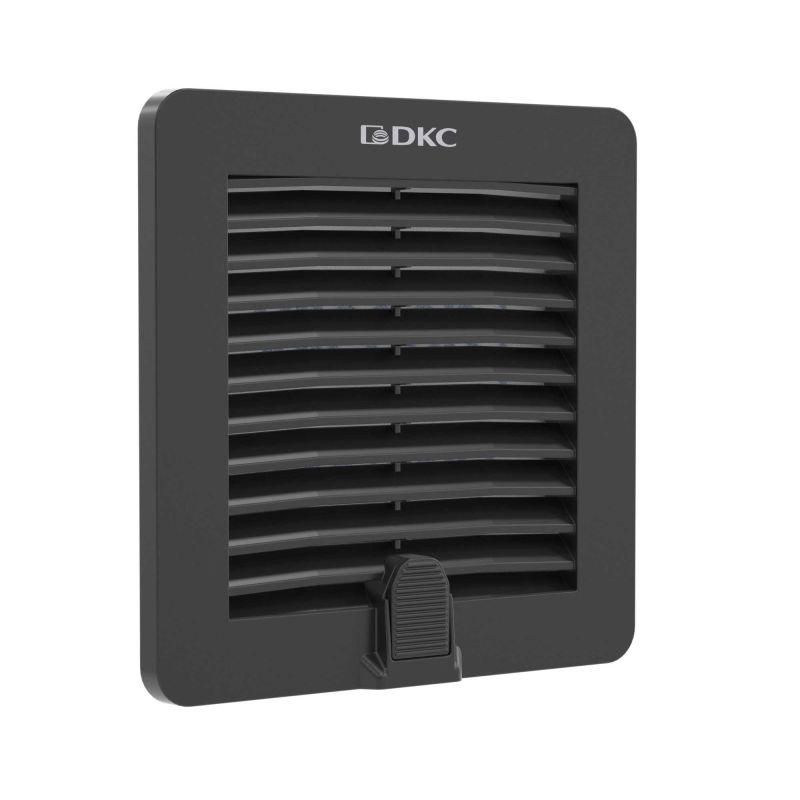

Вентиляционная решетка с фильтром RF 150x150 мм, IP54, RAL9005 - R5RF12B ДКС

Решетка вентиляционная с фильтром RF 150х150 мм, IP54, RAL9005 от DKC - это компактное решение для пассивной вентиляции или совместной работы с вентиляторами, обеспечивающее защиту от пыли и брызг воды. Артикул r5rf12b входит в серию RAM klima и рассчитана на установку в корпусах оборудования, где важна надежность и простота обслуживания.

Назначение и область применения

Решетка вентиляционная с фильтром RF 150х150 мм, IP54, RAL9005 предназначена для организации воздухообмена в электрошкафах, контроллерных помещениях, промышленном оборудовании и наружных устройствах. Подходит для систем, где требуется защита от пыли и влаги, но не нужна активная принудительная вентиляция. Может использоваться как самостоятельный элемент пассивной вентиляции или в паре с настенными/потолочными вентиляторами. Благодаря материалу и степени защиты, допускается установка на улице без навеса.

Технические характеристики

• Габариты: внешние - 150×150 мм, монтажный вырез - 124,5×124,5 мм
• Степень защиты: IP54 (защита от пыли и брызг воды со всех направлений)
• Материал: АБС-пластик и поликарбонат - устойчивы к УФ-излучению и не поддерживают горение
• Цвет: матовый черный, RAL 9005
• Количество вентиляторов: одна решетка рассчитана на один вентилятор
• Тип фильтра: встроенный, съемный, без инструментов
• Поверхность: матовая - снижает блики и лучше маскирует загрязнения

Совместимость и монтаж

Решетка вентиляционная с фильтром RF 150х150 мм, IP54, RAL9005 крепится методом быстрого защелкивания - достаточно вставить её в подготовленный вырез и зафиксировать защелками по периметру. Для условий с вибрацией (например, на станках или насосах) рекомендуется дополнительно закрепить винтами. Вырез в стенке корпуса должен точно соответствовать размеру 124,5×124,5 мм - меньший размер затруднит установку, больший - нарушит герметичность. Совместима с любыми вентиляторами, имеющими аналогичную площадь монтажа.

Безопасность и стандарты

Изделие выполнено из самозатухающих материалов, соответствует требованиям безопасности для электротехнических шкафов. Степень защиты IP54 обеспечивает работу в средах с повышенным уровнем пыли и влажности. По запросу возможно исполнение с повышенной степенью защиты IP56 - для более агрессивных условий (дождь, прямые струи воды).

Преимущества

• Не требует инструментов для установки и замены фильтра
• Устойчив к воздействию солнечного света - не желтеет и не хрупнет на улице
• Фильтр легко снимается и меняется - просто вытянуть и вставить новый
• Матовая поверхность не царапается заметно и не отражает свет
• Произведено в России - гарантия качества и доступность запчастей

Ограничения применения

• Не предназначен для установки в зонах с постоянным прямым потоком воды - для этого нужна IP56
• Не работает как теплоотводящий элемент - не рассчитана на значительные тепловые нагрузки свыше 500 Вт без вентилятора
• Не подходит для помещений с взрывоопасной пылью - не имеет взрывозащиты
• Пластиковые защелки не выдерживают механических ударов - не применяйте там, где есть риск повреждения

Примеры использования

• Электрошкафы управления на открытой площадке (например, на объектах ЖКХ или связи)
• Корпуса частотных преобразователей и PLC-устройств
• Аппараты автоматизации на конвейерах с высоким уровнем пыли
• Наружные распределительные щиты с внутренней вентиляцией
• Системы охлаждения аккумуляторных батарей в бесперебойниках

Практические советы

• Перед установкой проверьте точность выреза - отклонение больше +-1 мм может нарушить герметичность
• Заменяйте фильтр каждые 3–6 месяцев, особенно в пыльных средах - забитый фильтр снижает эффективность вентиляции
• При монтаже на вибрирующем оборудовании всегда используйте дополнительные винты - защелки не справятся с длительной нагрузкой
• Не используйте растворители или агрессивные чистящие средства - протирайте влажной тряпкой с мыльной водой
• Для увеличенной защиты от осадков выбирайте версию с IP56 - она отличается усиленным уплотнением и доработанной конструкцией
