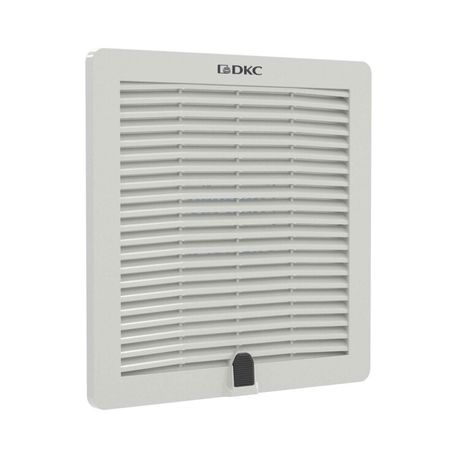

Вентиляционная решетка с фильтром, 205 x мм - R5RF13 ДКС

Решетка вентиляционная с фильтром 205х205 мм, IP54 от DKC (ДКС) - это готовое решение для пассивной вентиляции или совместной работы с вентиляторами. Артикул r5rf13 из серии RAM klima подходит для установки внутри помещений и на улице благодаря защищённому корпусу и сменному фильтру.

Назначение и область применения

Решетка вентиляционная с фильтром 205х205 мм, IP54 предназначена для обеспечения циркуляции воздуха в электрошкафах, щитовых, наружных корпусах и других закрытых устройствах. Она позволяет выводить тепло от оборудования, предотвращая перегрев. Подходит для использования в промышленных условиях - на заводах, в насосных станциях, на объектах ЖКХ. Благодаря степени защиты IP54 и материалам, выдерживающим УФ-излучение, её можно устанавливать на улице без навеса.

Технические характеристики

• Габариты: 205×205 мм (внешние), 177,5×177,5 мм (монтажный вырез)
• Степень защиты: IP54 - защита от пыли (не полностью герметична, но пыль не попадает в достаточных количествах для нарушения работы) и от брызг воды со всех сторон
• Материал: АБС-пластик и поликарбонат - устойчивы к ударным нагрузкам, не поддерживают горение, не теряют прочность под воздействием солнца
• Цвет: светло-серый, RAL 7035
• Поверхность: матовая - снижает блики, удобна для внешней установки
• Максимальное количество вентиляторов: 1 - рассчитана на один настенный или потолочный вентилятор
• Способ монтажа: защелкивание - без инструментов; возможно дополнительное крепление винтами
• Фильтр: да, съемный, легко меняется без инструментов

Совместимость и монтаж

Решетка вентиляционная с фильтром 205х205 мм, IP54 устанавливается в подготовленный прямоугольный вырез размером 177,5×177,5 мм. Защелки по периметру обеспечивают плотное прилегание к поверхности. Для усиления крепления при вибрациях (например, рядом с насосами или компрессорами) рекомендуется использовать саморезы через предусмотренные отверстия. Фильтр расположен внутри решётки - доступен для замены без демонтажа всего устройства. Совместима с любыми вентиляторами, имеющими соответствующий форм-фактор и мощность до одного единичного модуля.

Безопасность и стандарты

Изделие выполнено из самозагасающего материала, что исключает распространение пламени при возгорании. Соответствует требованиям безопасности для электротехнических устройств в условиях повышенной запылённости и влажности. Стандарт IP54 подтверждает соответствие международным нормам IEC 60529. Производство в России гарантирует контроль качества на каждом этапе.

Преимущества

• Не требует инструментов для установки и замены фильтра
• Устойчива к агрессивной среде - перепады температур, влага, пыль, УФ-излучение
• Запатентованная система защелок обеспечивает долговечное крепление
• Фильтр продлевает срок службы вентилятора, задерживая крупную пыль и ворсинки
• Матовая поверхность не отражает свет - удобна для мест с освещением или камерами наблюдения

Ограничения применения

Решетка вентиляционная с фильтром 205х205 мм, IP54 не предназначена для постоянного прямого потока воды - она не герметична. Не подходит для установки в зонах с частым гидроударом, струйным орошением или погружением. Также не следует использовать в помещениях с взрывоопасной пылью (классы взрывоопасности ZONE 20/21) - степень защиты IP54 недостаточна. Нельзя устанавливать более одного вентилятора - это нарушит равномерность давления и может деформировать конструкцию.

Примеры использования

• Электрощитовые комнаты на производстве
• Наружные шкафы управления насосами и клапанами
• Шкафы автоматизации в тепличных комплексах
• Корпуса преобразователей частоты
• Щиты связи и сигнализации на открытой площадке

Практические советы

• Перед установкой проверьте точность выреза - отклонение более 2 мм затруднит защелкивание
• Частота замены фильтра зависит от условий: в пыльных цехах - каждые 1–3 месяца, в чистых помещениях - раз в 6–12 месяцев
• При монтаже на вертикальной стене ориентируйте решетку так, чтобы фильтр находился ниже - это предотвращает скопление пыли на входе
• Для увеличенной защиты используйте дополнительные уплотнители (при необходимости повышения до IP56)
• Артикул r5rf13 - единственная модель в серии RAM klima с этим размером и типом крепления - не путайте с другими размерами
