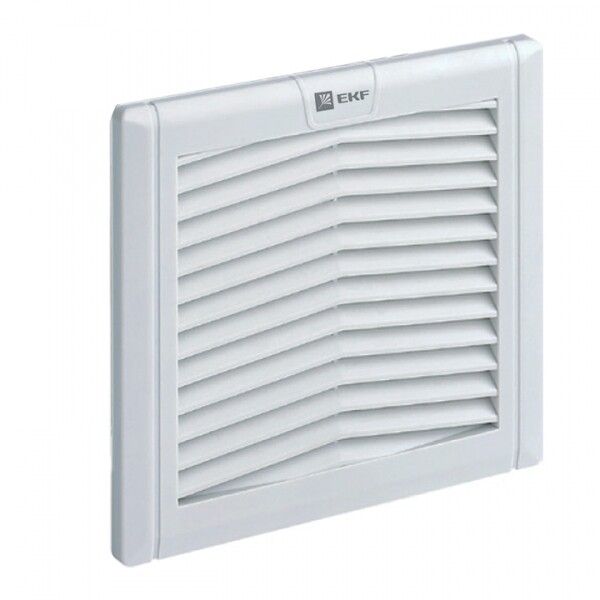

Решетка вентиляционная с фильтром 223x223 мм IP54 EKF PROxima | EXF305

Решетка вентиляционная с фильтром 223x223 мм IP54 от EKF (артикул exf305) предназначена для установки в электротехнических шкафах, обеспечивая принудительную вентиляцию с фильтрацией входящего воздуха. Эта решетка совмещает функции воздушного канала и пылевой защиты, что особенно важно для надежной работы оборудования в условиях загрязнённой среды.

Назначение и область применения

Решетка вентиляционная с фильтром 223x223 мм IP54 используется для организации потока воздуха в электрощитах, где установлены чувствительные компоненты - частотные преобразователи, PLC, блоки питания, контакторы. Она позволяет подавать охлаждённый, очищенный воздух из внешней среды и выводить горячий воздух изнутри шкафа, снижая рабочую температуру и продлевая срок службы электроники. Применяется в промышленных автоматизированных системах, на станках, конвейерах, в распределительных пунктах.

Технические характеристики

• Габариты: 223×223 мм (указано в названии; размер 223×24 мм в характеристиках - вероятно ошибка, реальная толщина не указана, так как это решётка, а не корпус вентилятора)
• Степень защиты: IP54 - защита от пыли (не полностью герметична, но пыль не попадает в достаточных количествах для нарушения работы) и от брызг воды со всех направлений
• Фильтр: да, сменный, задерживает частицы пыли и крупные загрязнения
• Материал: пластик - устойчив к коррозии, легкий, не проводит ток
• Тип крепления: винтовое - надёжное, подходит для жесткой фиксации в стенке шкафа
• Способ монтажа: защелкивание - позволяет быстро закрепить или снять решетку без инструментов
• Поверхность: матовая - не бликует, лучше маскирует следы пыли
• Гарантия: 84 месяца (7 лет) - подтверждает долговечность материала и сборки

Совместимость и монтаж

Решетка вентиляционная с фильтром 223x223 мм IP54 от EKF PROxima рассчитана на установку в стандартные щитовые панели с толщиной до 4–6 мм. Монтаж возможен двумя способами:

• Защелкивание - для быстрой замены или временной установки;
• Винтовое крепление - для постоянной фиксации, особенно в вибрационных зонах.

Убедитесь, что отверстие в шкафе точно соответствует габаритам 223×223 мм. Для правильной работы требуется наличие вентилятора, который устанавливается с внутренней стороны решетки - сама решетка не содержит вентилятора, она лишь является выходным/входным каналом.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электрооборудования в условиях промышленного использования. Степень защиты IP54 соответствует ГОСТ 14254 и IEC 60529. Материал пластиковой рамы - самозатухающий, не поддерживает горение. Напряжение и ток через решетку не проходят - она исключительно механическая деталь, не имеет электрических контактов.

Преимущества

• Сменный фильтр легко доступен - можно менять без демонтажа всего шкафа
• Два варианта крепления обеспечивают гибкость монтажа
• Высокая степень защиты IP54 снижает риск отказов из-за запыления
• Длительная гарантия (7 лет) говорит о качественных материалах
• Матовая поверхность улучшает эстетику и снижает видимость загрязнений

Ограничения применения

• Не предназначена для установки во взрывоопасных зонах - не имеет взрывозащиты
• Не работает автономно - требует подключения вытяжного или приточного вентилятора
• Не подходит для помещений с высокой влажностью (>90%) или постоянными струями воды - IP54 не обеспечивает защиту от напора
• Не рекомендовано использовать в местах с оседанием металлической пыли (например, сварочные цеха) - фильтр забивается слишком быстро

Примеры использования

• Электрощит управления насосной станцией - предотвращает перегрев контроллеров
• Шкаф частотного преобразователя - снижает температуру радиаторов
• Автоматический пункт управления конвейером - защищает платы от пыли цеха
• Распределительный щит на производстве - увеличивает срок службы контакторов

Практические советы

• Выбирайте фильтр с учетом уровня запыленности помещения - в сильно загрязнённых зонах меняйте его каждые 1–3 месяца
• При монтаже используйте уплотнители между решеткой и шкафом, чтобы повысить эффективность защиты
• Не устанавливайте решетку вентиляционную с фильтром 223x223 мм IP54 прямо над источниками тепла - равномерное распределение потока важнее
• Закупайте запасные фильтры заранее - они совместимы с другими изделиями серии EKF PROxima
• Проверьте, что вентилятор, который будет установлен за этой решеткой, имеет подходящий размер и мощность - не все модели подходят для этого формата
