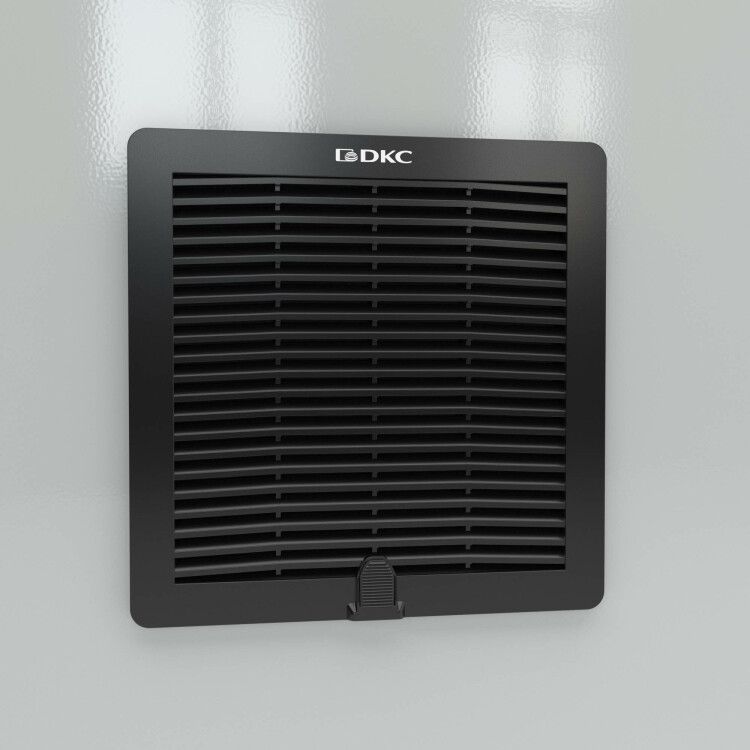

Вентиляционная решетка с фильтром RF 205x205 мм, IP54, RAL9005 | R5RF13B DKC ДКС

Вентиляционная решетка с фильтром RF 205x205 мм, IP54, RAL9005 от DKC (ДКС) - это компактное решение для пассивной вентиляции или совместной работы с вентиляторами. Артикул r5rf13b подойдет для корпусов оборудования, щитов и внешних установок, где важна защита от пыли и влаги.

Назначение и область применения

Вентиляционная решетка с фильтром RF 205x205 мм, IP54, RAL9005 предназначена для обеспечения циркуляции воздуха внутри электрошкафов, контроллеров, преобразователей частоты и других устройств, требующих охлаждения. Подходит как для внутренней, так и для наружной установки - благодаря защищённому материалу и классу IP54 её можно монтировать без навеса. Фильтр предотвращает попадание пыли и крупных частиц внутрь, продлевая срок службы чувствительной электроники.

Технические характеристики

• Габариты: 205 × 205 мм (внешние), 177,5 × 177,5 мм (монтажный вырез)
• Степень защиты: IP54 - защита от пыли (не полностью герметична, но пыль не проникает в количестве, нарушающем работу) и брызг воды со всех направлений
• Материал: АБС-пластик и поликарбонат - устойчивы к УФ-излучению, не поддерживают горение
• Цвет: черный, RAL 9005
• Тип поверхности: матовая - снижает блики и лучше маскирует следы загрязнений
• Количество вентиляторов: максимум один - решетка рассчитана на одиночный вентилятор, установленный с внутренней стороны
• Фильтр: в комплекте, сменный без инструментов

Совместимость и монтаж

Установка решетки RF 205x205 мм, IP54, RAL9005 выполняется методом защелкивания - достаточно приложить ее к вырезу в стенке шкафа, и фиксирующие элементы автоматически зацепятся. Для условий с вибрациями (например, на станках или насосах) рекомендуется дополнительно закрепить винтами через предусмотренные отверстия. Вырез в панели должен точно соответствовать размеру 177,5×177,5 мм - меньший вырез затруднит монтаж, больший - нарушит герметичность.

Безопасность и стандарты

Изделие выполнено из самозагасающего материала, что соответствует требованиям безопасности для электротехнических шкафов. Класс защиты IP54 соответствует ГОСТ 14254 и IEC 60529. Материалы не выделяют токсичных веществ при нагреве, подходят для помещений с людьми.

Преимущества

• Не требует инструментов для установки и замены фильтра
• Устойчив к воздействию солнечного света - не желтеет и не хрупнет на улице
• Высокая механическая прочность пластиковой рамки
• Запатентованная система фиксации - надежнее обычных зажимов
• Черный цвет (RAL 9005) хорошо сочетается с большинством металлических корпусов

Ограничения применения

• Не предназначен для постоянного контакта с прямыми струями воды - IP54 не гарантирует защиту от напора
• Не используется в средах с агрессивными химическими парами (кислоты, щелочи, растворители)
• Один вентилятор - нельзя использовать с несколькими вентиляторами одновременно
• Не подходит для установки в помещениях с взрывоопасной средой - отсутствует взрывозащита

Примеры использования

• Электрошкафы на производстве - для охлаждения частотных преобразователей
• Наружные распределительные пункты - когда требуется проветривание без навеса
• Автоматические системы управления - в щитах на объектах ЖКХ, транспорта, энергетики
• Аппараты с активным охлаждением - в комбинации с одним настенным вентилятором

Практические советы

• Перед монтажом проверьте точность выреза - отклонение более +-1 мм может нарушить герметичность
• Фильтр следует менять каждые 3–6 месяцев, особенно в запыленных средах - это увеличит срок службы вентилятора
• При использовании на улице регулярно осматривайте решетку - скопление грязи на фильтре снижает эффективность вентиляции
• Если планируете вибрацию - всегда используйте дополнительную фиксацию винтами, даже если защелки кажутся надежными
• Артикул r5rf13b - единственный вариант в серии RAM klima с этим размером и типом фиксации; другие модели имеют другой шаг крепления
