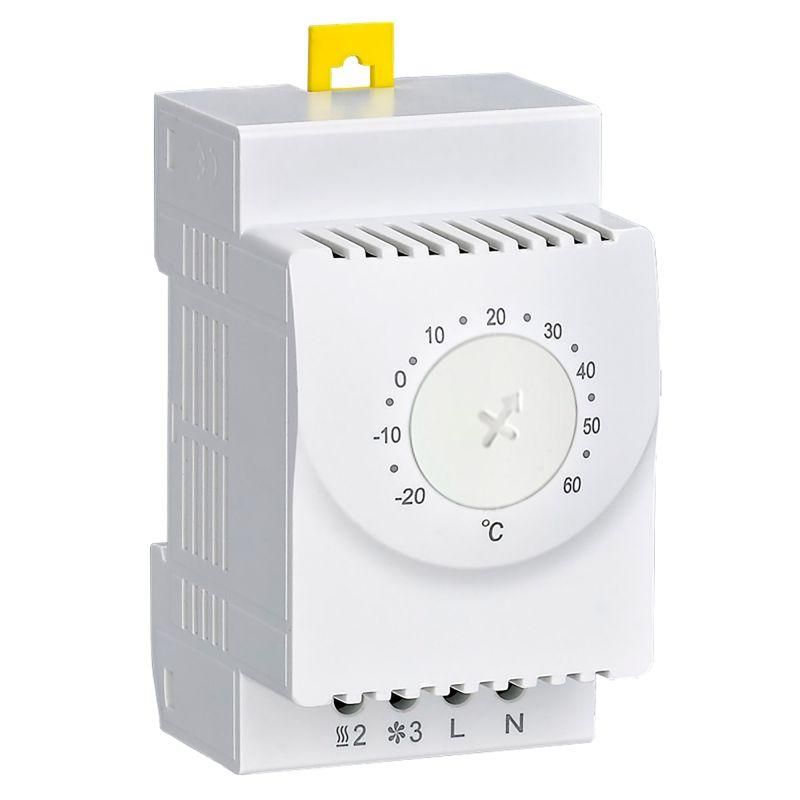

Термостат электронный с регулируемым диапазоном температуры -20…+60°C, переключающий контакт | R5ETH01 DKC ДКС

Электронный термостат DKC r5eth01 предназначен для точного контроля температуры внутри электротехнических шкафов, автоматически включая или выключая оборудование - нагреватель или вентилятор - в зависимости от установленного порога. Модель выполнена в компактном корпусе для монтажа на DIN-рейку и подходит для промышленных условий.

Назначение и область применения

Термостат DKC r5eth01 используется для поддержания стабильного микроклимата в распределительных щитах, контроллерных шкафах и других закрытых электрооборудованиях. Он реагирует на изменения температуры и переключает нагрузку - например, запускает обогрев при холоде или включает вентиляцию при перегреве. Подходит для установки в цехах, лабораториях, на объектах ЖКХ и связи, где важно предотвращать конденсацию, замерзание или перегрев чувствительной электроники.

Технические характеристики

• Диапазон регулировки температуры: от -20 C до +60 C - позволяет точно задать порог срабатывания в широком интервале, включая зимние условия;
• Тип переключателя: переключающий контакт (SPDT / CO) - один выход коммутирует между двумя состояниями: нормально замкнутый и нормально разомкнутый;
• Номинальное напряжение: 230 В переменного тока - совместим с сетями стандарта Европы и стран СНГ;
• Номинальный ток: 10 А - способен управлять нагрузками до 2,3 кВт (при 230 В);
• Способ монтажа: на DIN-рейку 35 мм - стандартная фиксация для промышленных шкафов;
• Индикация: встроенный световой индикатор положения контакта - наглядно показывает текущее состояние включения/выключения.

Совместимость и монтаж

Термостат DKC r5eth01 устанавливается на стандартную DIN-рейку без дополнительных креплений. Для подключения используются зажимы на тыльной стороне устройства - провода зачищаются на 8–10 мм и затягиваются отверткой. Учитывайте, что устройство не имеет внутреннего питания - работает напрямую от сети 230 В. Перед монтажом проверьте соответствие посадочного места на рейке и доступность свободного пространства вокруг корпуса для теплообмена.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для оборудования класса защиты II и рассчитано на работу в условиях, допускающих наличие пыли и влаги в рамках типичных промышленных помещений. Сертифицирован по европейским стандартам IEC 60730 для автономных терморегуляторов. Не предназначен для взрывоопасных сред.

Преимущества

• Электронная система управления - более точная, чем биметаллические аналоги; минимизирует колебания температуры;
• Широкий диапазон настройки (-20…+60 C) - покрывает большинство задач в холодных и жарких помещениях;
• Переключающий контакт (CO) - позволяет одним устройством управлять двумя различными нагрузками одновременно (например, нагрев и охлаждение);
• Чёткая индикация состояния - снижает время диагностики и обслуживания;
• Минимальная потребляемая мощность - не создаёт тепловую нагрузку на шкаф.

Ограничения применения

• Не предназначено для работы вне помещений - отсутствует защита IP, поэтому требует установки внутри герметичного шкафа;
• Не подходит для управления высокочастотными или импульсными нагрузками - рекомендовано применение только с активными (резистивными) или слаботочными индуктивными нагрузками;
• Не имеет функции гистерезиса настраивается пользователем - минимальная разница между включением и выключением зависит от точности датчика, но не регулируется дополнительно;
• Работает только от сети 230 В - несовместим с системами постоянного тока или низковольтным питанием (12/24 В).

Примеры использования

• Поддержание температуры выше точки росы в шкафах с PLC-устройствами зимой - включение обогревателя при падении ниже +5 C;
• Активация вентилятора при достижении +40 C в шкафу с частотниками и силовыми модулями;
• Автоматическое переключение между режимами: при -10 C включается подогрев, при +35 C - охлаждение;
• Защита аккумуляторных батарей в удалённых пунктах связи от переохлаждения.

Практические советы

• Установите термостат DKC r5eth01 рядом с наиболее нагреваемым элементом в шкафу - например, возле преобразователя или блока питания - чтобы он быстрее реагировал на реальный перегрев;
• Проверьте, чтобы провода от нагревателя и вентилятора были правильно подключены к COM, NO и NC - неверное соединение приведёт к противоположному эффекту;
• Настройте температурный порог с учётом тепловой инерции шкафа - лучше делать шаг 2–3 C между включением и выключением, чтобы избежать частых переключений;
• При использовании в местах с повышенной пылью - периодически протирайте поверхность корпуса, чтобы не забивать вентиляционные отверстия;
• Для длительной службы не подключайте нагрузки близко к максимальным 10 А - оптимально работать до 8 А с запасом.
