Термостат NO+NC (охлаждение и обогрев) на дин-рейку 10A 230В IP20 EKF PROxima | thermo-no+nc-din

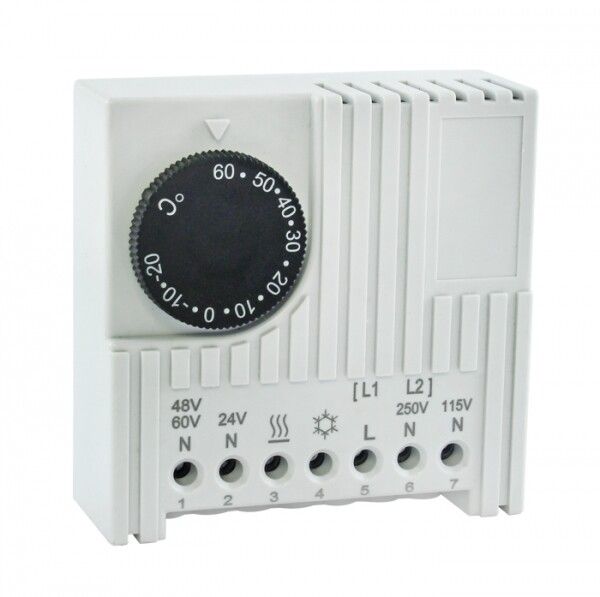

Термостат EKF PROxima с артикулом thermo-no+nc-din - это компактный терморегулятор на DIN-рейку, предназначенный для автоматического контроля температуры в электрощитах. Он управляет обогревателями и вентиляторами через переключающий контакт NO/NC, обеспечивая стабильную работу оборудования в широком диапазоне температур.

Назначение и область применения

Термостат EKF PROxima используется для поддержания заданной температуры внутри распределительных щитов, шкафов управления и других закрытых электроустановок. Он применяется для включения/выключения обогревательных элементов при понижении температуры и вентиляционных систем при её повышении. Также может использоваться для сигнализации о выходе температуры за установленные пределы благодаря наличию перекидного контакта NO/NC.

Технические характеристики

• Номинальное напряжение: 230 В переменного тока
• Номинальный ток: 10 А
• Диапазон регулирования температуры: от –20 C до +60 C
• Рабочий диапазон установки: от +5 C до +60 C (можно задать целевую точку в этом интервале)
• Способ монтажа: крепление на DIN-рейку 35 мм
• Защита корпуса: IP20 - защита от доступа пальцев и крупных предметов, но не от воды и пыли
• Тип контактов: переключающий (NO+NC) - один общий контакт, два взаимоисключающих: нормально замкнутый (NC) и нормально разомкнутый (NO)
• Гарантийный срок: 84 месяца
• Соответствие стандарту: ГОСТ Р МЭК 730-2-1-94

Совместимость и монтаж

Термостат EKF PROxima устанавливается на стандартную DIN-рейку 35 мм, что позволяет легко интегрировать его в существующие электрощиты. Подключение осуществляется к клеммам: L/N - для питания устройства, COM - общий контакт, NO - нормально разомкнутый, NC - нормально замкнутый. Для работы с нагревателями рекомендуется использовать цепь NO, для вентиляторов - NC. Устройство совместимо с нагрузками до 10 А, 230 В: обогреватели мощностью до 2,3 кВт, малые вентиляторы, реле и другие исполнительные механизмы.

Безопасность и стандарты

Термостат соответствует требованиям ГОСТ Р МЭК 730-2-1-94 - международному стандарту на автоматические электрические контроллеры температуры. Класс защиты IP20 исключает риск поражения током при случайном прикосновении к токоведущим частям, однако не защищает от попадания влаги или пыли. Применяйте устройство только в сухих помещениях без воздействия внешней среды.

Преимущества

• Универсальный переключающий контакт (NO+NC): позволяет одновременно управлять двумя устройствами - например, включать обогрев при холоде и вентиляцию при жаре
• Широкий диапазон регулировки: от –20 C до +60 C - подходит для условий зимних складов и летних машинных залов
• Стандартная форма и крепление: легко заменить аналогичные модели других производителей
• Долгий гарантийный срок: 84 месяца - свидетельство надёжности сборки и качества комплектующих

Ограничения применения

• Не предназначен для установки вне помещений или во влажных средах из-за класса защиты IP20
• Максимальная коммутируемая мощность - 2,3 кВт; не используйте с более мощными нагревателями без промежуточного реле
• Не имеет цифрового дисплея - настройка температуры выполняется механическим колесиком, требует тестирования с термометром
• Не поддерживает программирование или удалённый контроль - только базовая автономная работа

Примеры использования

• Обогрев электрощита в неотапливаемом помещении: при снижении температуры ниже +5 C термостат замыкает цепь NO, включая обогреватель
• Охлаждение шкафа управления: при превышении +40 C термостат размыкает NC и замыкает NO, запуская вентилятор
• Сигнализация перегрева: при достижении +55 C сигнал от NO передаётся на световой индикатор или звуковое оповещение
• Поддержание температуры в щите с PLC: предотвращает конденсацию и отказы чувствительной электроники

Практические советы

• Перед установкой проверьте, чтобы температура в месте монтажа была в допустимом диапазоне (+5…+60 C); при слишком низкой температуре термостат не будет работать
• Избегайте установки рядом с источниками тепла (например, автоматическими выключателями или преобразователями частоты) - это вызывает некорректные показания
• Для точной настройки используйте внешний термометр: положите его рядом с термостатом, дождитесь стабилизации и отрегулируйте порог
• При работе с высокой мощностью (близко к 10 А) обязательно используйте предохранители или магнитные пускатели - сам термостат не рассчитан на прямое управление большими нагрузками
• Замена термостата EKF PROxima возможна на любые аналоги с такими же параметрами: 10 А, 230 В, DIN-рейка, NO+NC
