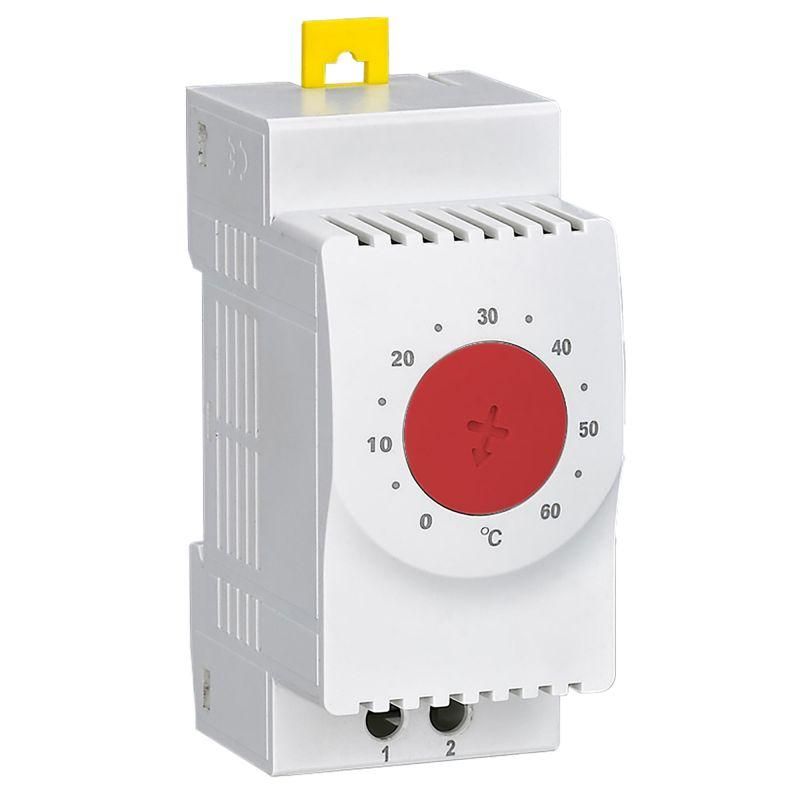

Термостат с регулируемым диапазоном температуры -10...+80град.C NС-контакт DKC R5THNC ДКС

Термостат с регулируемым диапазоном температуры -10…+80C, нормально-замкнутый контакт DKC (арт. r5thnc) - устройство для автоматического управления температурой в электротехнических шкафах, работающее за счет размыкания цепи при достижении порогового значения. Применяется там, где требуется надежная защита оборудования от перегрева или переохлаждения.

Назначение и область применения

Термостат с регулируемым диапазоном температуры -10…+80C, нормально-замкнутый контакт DKC используется для контроля температуры внутри распределительных щитов, шкафов ЧПУ, систем автоматизации и других закрытых электроустановок. Он активируется при превышении или снижении заданного предела температуры, отключая нагревательные элементы, вентиляторы или другие устройства через размыкание цепи.

Технические характеристики

• Диапазон регулировки температуры: от -10 C до +80 C - позволяет точно настроить порог срабатывания в широком спектре условий, включая холодные помещения и жаркие шкафы.
• Тип контакта: нормально замкнутый (NC) - цепь замкнута при обычных условиях, размыкается при срабатывании термостата.
• Функция переключения: размыкающий - при достижении заданной температуры контакт открывается, прекращая протекание тока.
• Номинальный ток: 10 А - способен коммутировать нагрузки до 10 ампер при напряжении до 250 В переменного тока (AC).
• Способ монтажа: DIN-рейка - устанавливается стандартным образом на рейку 35 мм, как все промышленные модульные устройства.

Совместимость и монтаж

Термостат с регулируемым диапазоном температуры -10…+80C, нормально-замкнутый контакт DKC совместим со всеми шкафами, оборудованными DIN-рейкой. Для установки достаточно защелкнуть корпус на направляющей. Подключение проводов осуществляется к клеммам с зажимами - рекомендуется использовать провода сечением 0,2–2,5 мм2. Убедитесь, что место монтажа не подвержено прямому воздействию тепла от близлежащих компонентов - термочувствительный элемент должен реагировать на температуру воздуха в шкафу, а не на тепло от трансформатора или преобразователя.

Безопасность и стандарты

Производитель DKC (ДКС) проектирует продукцию в соответствии с требованиями IEC/EN 60730 для автономных терморегуляторов. Устройство соответствует классу защиты IP20 - предназначено для внутреннего монтажа в закрытых шкафах. Не используйте в средах с высокой влажностью, агрессивными газами или пылью без дополнительной герметизации.

Преимущества

• Широкий диапазон регулировки (-10…+80 C) - подходит как для зимних объектов, так и для горячих помещений с высокой плотностью оборудования.
• Нормально замкнутый контакт - безопасный режим по умолчанию: при отказе питания или сбое система остаётся в рабочем состоянии, пока температура не достигнет порога.
• Простая механическая настройка - поворотный регулятор без сложной электроники, не требует программирования.
• Модульный форм-фактор - легко интегрируется в существующую комплектацию шкафа без переделок.

Ограничения применения

• Не предназначен для работы вне закрытых шкафов - отсутствует защита от внешней среды (IP20).
• Не рассчитан на частые переключения более 1000 раз в час - возможен износ контактов.
• Не подходит для управления мощностями выше 10 А или постоянного тока (DC) - риск сваривания контактов.
• Измеряет температуру окружающего воздуха - не контролирует температуру поверхности оборудования или жидкостей.

Примеры использования

• Автоматическое отключение обогревателя в шкафу при достижении +45 C.
• Запуск вентилятора через реле при падении температуры ниже 0 C в неотапливаемом помещении.
• Защита PLC-модулей от перегрева на производственной линии.
• Поддержание минимальной температуры в шкафу с аккумуляторами зимой.

Практические советы

• Перед установкой проверьте текущую температуру в месте монтажа - выберите точку, где воздух циркулирует свободно, а не рядом с источниками тепла.
• Настройте порог срабатывания с запасом +-3–5 C от критической точки, чтобы избежать ложных срабатываний.
• При использовании с реле или контактором убедитесь, что их катушки не превышают допустимую нагрузку термостата (≤10 А).
• Для длительной службы периодически проверяйте состояние контактов - особенно при работе с индуктивными нагрузками.
• Артикул r5thnc относится к серии RAM klima - совместим с другими изделиями этой линейки по форме, креплению и функционалу.
