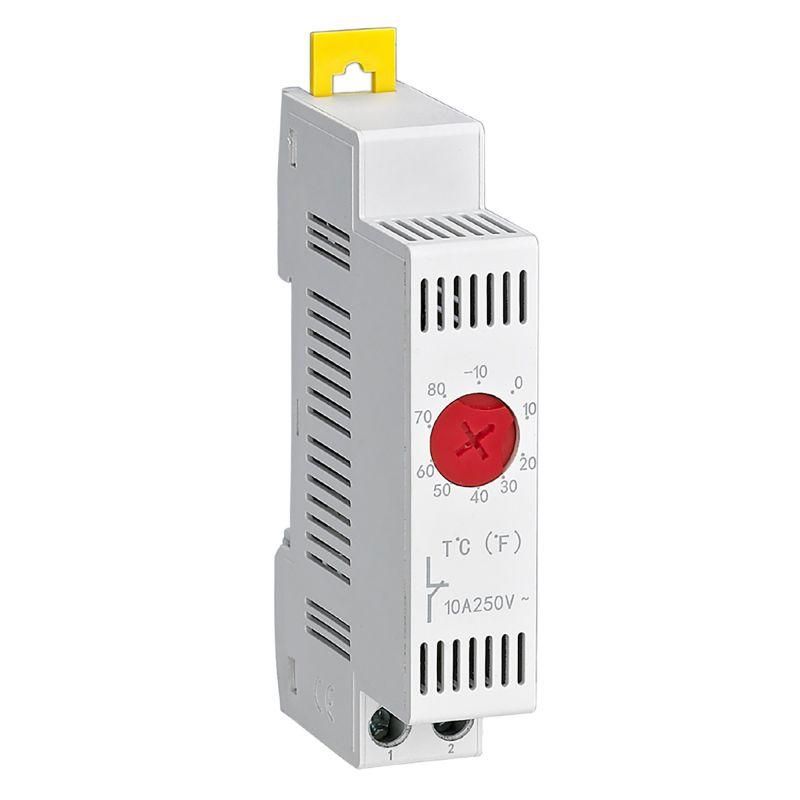

Термостат модульный с регулируемым диапазоном температуры -10…+80°C, NС-контакт | R5MTHNC DKC ДКС

Термостат модульный с регулируемым диапазоном температуры -10…+80C, нормально-замкнутый контакт DKC - устройство для автоматического управления температурой в электротехнических шкафах. Модель r5mthnc из серии RAM klima устанавливается на DIN-рейку и работает с нормально замкнутым контактом, размыкая цепь при превышении заданного порога.

Назначение и область применения

Термостат модульный с регулируемым диапазоном температуры -10…+80C, нормально-замкнутый контакт DKC используется для контроля температуры внутри распределительных щитов, корпусов оборудования и других герметичных электротехнических систем. Он активирует системы охлаждения (например, вентиляторы или кондиционеры) или отключает нагревательные элементы при достижении установленного предела. Подходит для применений в промышленной автоматике, на производстве, в лабораториях и объектах с высокими требованиями к стабильности микроклимата.

Технические характеристики

• Диапазон регулировки температуры: от -10 C до +80 C - позволяет точно выставить порог срабатывания в широком интервале;
• Тип контакта: нормально замкнутый (NC) - цепь замкнута при обычных условиях, размыкается при срабатывании термостата;
• Функция переключения: размыкающий - при достижении заданной температуры контакт открывается, прекращая протекание тока;
• Номинальный ток: 10 А - способен коммутировать нагрузки до 10 ампер при напряжении до 250 В переменного тока;
• Способ монтажа: установка на DIN-рейку типа TS35/7,5 или TS35/15 - совместим со стандартными шкафами и панелями.

Совместимость и монтаж

Термостат модульный с регулируемым диапазоном температуры -10…+80C, нормально-замкнутый контакт DKC легко монтируется на стандартную DIN-рейку. Для подключения используются клеммы с зажимами под провода сечением до 2,5 мм2. Установка не требует дополнительных креплений - достаточно защелкнуть устройство на рейке. Контактная группа доступна для внешнего подключения через два вывода. Перед монтажом проверьте соответствие рабочего напряжения и тока нагрузки заявленным значениям - превышение 10 А может вызвать повреждение контактов.

Преимущества

• Широкий диапазон регулировки (-10…+80 C) - подходит для холодных и жарких условий, включая зимние условия на открытых площадках;
• Нормально замкнутый контакт - безопасен при отказе питания: система остаётся в рабочем состоянии до момента перегрева;
• Простая механическая настройка - поворотный регулятор позволяет задать температуру срабатывания без программирования;
• Устойчивость к вибрациям и перепадам температур - надёжно работает в условиях промышленного оборудования;
• Интеграция в серию RAM klima - совместим с другими компонентами этой линейки для создания комплексных решений по контролю климата.

Ограничения применения

• Не предназначена для работы во взрывоопасных средах - отсутствует соответствующая классификация защиты;
• Не рекомендуется использовать в помещениях с повышенной влажностью выше 95 % без дополнительной герметизации - риск окисления контактов;
• Максимальный ток 10 А - нельзя применять для прямого управления мощными нагревателями свыше 2,3 кВт (при 230 В);
• Не имеет цифрового интерфейса - невозможно удалённое управление или интеграция в SCADA-системы без внешних реле.

Примеры использования

• Автоматическое включение вентилятора в силовом шкафу при температуре выше +45 C;
• Отключение электрообогревателя в теплом помещении, когда температура достигает +30 C;
• Защита чувствительной электроники в ящике управления насосной станцией от перегрева;
• Поддержание минимальной температуры в шкафу на улице зимой - сработает при -5 C, чтобы избежать конденсата.

Практические советы

• Перед установкой убедитесь, что температура вокруг термостата соответствует реальной температуре внутри шкафа - избегайте монтажа рядом с источниками тепла (трансформаторами, частотниками);
• Настройте порог срабатывания с запасом +-3–5 C от критической точки, чтобы исключить постоянные переключения;
• Проверяйте целостность контактов периодически - особенно при работе с индуктивными нагрузками (электромагниты, двигатели);
• Для длительной службы используйте термостат в сочетании с фильтрами помех и гашением дуги, если нагрузка превышает 5 А;
• Артикул r5mthnc - единственный вариант в серии RAM klima с нормально замкнутым контактом; другие модели имеют NO-тип - не путайте при заказе.
