Термостат NC (обогрев) на DIN-рейку 10А 230В IP20 EKF PROxima|TNC10M|EKF

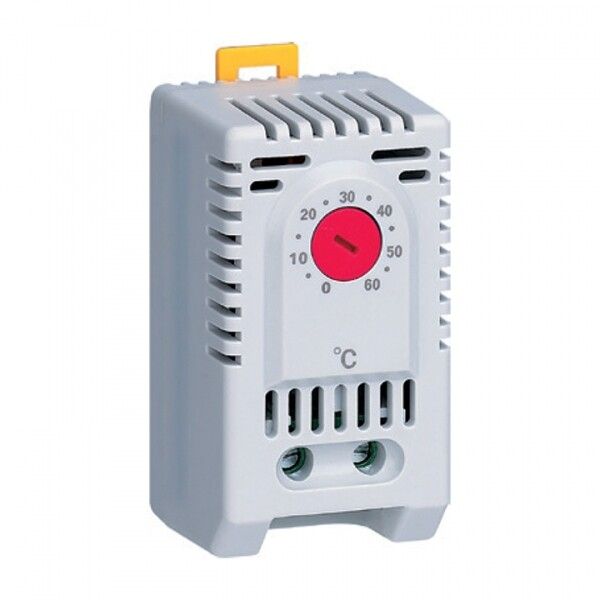

Термостат EKF PROxima tnc10m - компактное устройство на DIN-рейку для автоматического управления системой обогрева при достижении заданной температуры. Нормально замкнутый контакт обеспечивает надёжное отключение нагревательных элементов, когда температура достигает порогового значения.

Назначение и область применения

Термостат EKF PROxima tnc10m предназначен для контроля температуры в электрошкафах, распределительных устройствах, теплицах, холодильных камерах и других закрытых пространствах. Он управляет обогревателями, включая их при снижении температуры ниже установленного уровня и выключая при её повышении до заданной точки. Подходит для задач, где важно избежать переохлаждения оборудования или конденсации влаги.

Технические характеристики

• Тип контакта: нормально замкнутый (NC) - размыкающий при срабатывании
• Номинальный ток: 10 А
• Номинальное напряжение: 230 В переменного тока
• Диапазон регулирования температуры: от 0 до 60 C
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, но не от воды и пыли
• Монтаж: на DIN-рейку шириной 35 мм
• Гарантийный срок: 84 месяца

Совместимость и монтаж

Термостат EKF PROxima tnc10m устанавливается на стандартную DIN-рейку типа TS35. Для подключения используются зажимы на тыльной стороне корпуса - провода зачищаются на 6–8 мм и затягиваются отверткой. Контакты рассчитаны на нагрузку до 10 А, поэтому подходят для большинства бытовых и промышленных обогревателей мощностью до 2,3 кВт. Не требует внешнего питания - работает от сети 230 В.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для электрооборудования, применяемого в распределительных щитах. IP20 позволяет использовать термостат только внутри закрытых шкафов или помещений, исключающих попадание влаги и пыли. Не предназначен для установки вне помещений или во влажных средах.

Преимущества

• Нормально замкнутый контакт обеспечивает безопасное отключение при аварийном повышении температуры - система обогрева отключится даже при отказе питания
• Широкий диапазон регулировки (0–60 C) покрывает большинство задач обогрева в промышленных и коммерческих условиях
• Высокая долговечность благодаря гарантии 84 месяца и качественной сборке серии PROxima
• Простая механическая конструкция без электроники - минимальная вероятность сбоев

Ограничения применения

• Не подходит для управления нагрузками выше 10 А - при необходимости используйте контактор
• IP20 не допускает использование в сырых, пыльных или открытых местах
• Не имеет цифрового дисплея - настройка осуществляется вращением регулятора без точной индикации текущего значения
• Не контролирует влажность - для гигроконтроллеров требуется другое оборудование

Примеры использования

• Поддержание температуры в электрическом шкафе с PLC-устройствами зимой
• Автоматическое включение масляного радиатора в холодном цеху
• Защита от конденсации в распределительных щитах на объектах с высокой влажностью
• Обогрев трубопроводов в ограниченных пространствах при помощи маломощных нагревательных лент

Практические советы

• Перед установкой проверьте, что максимальная мощность обогревателя не превышает 2,3 кВт (при 230 В и 10 А)
• Настройку температуры выполняйте при работающей системе - медленно вращайте регулятор, наблюдая за изменением состояния нагревателя
• Не располагайте термостат рядом с источниками тепла - он должен чувствовать температуру воздуха в помещении, а не близлежащих деталей
• При использовании в шкафу с несколькими термостатами убедитесь, что они не находятся слишком близко друг к другу - возможна взаимная интерференция
• Замена термостата EKF PROxima tnc10m не требует изменения проводки - совпадают размеры и тип контактов со многими аналогичными моделями
