Термостат NO+NC (охлаждение и обогрев) на DIN-рейку 10A 230В IP20 PROxima | T2C10M EKF

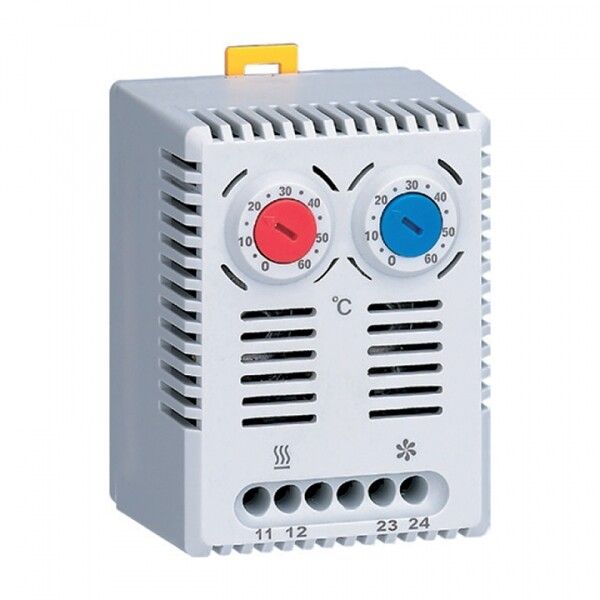

Термостат EKF PROxima t2c10m - компактное устройство на DIN-рейку для автоматического контроля температуры в электрощитах, сочетающее управление обогревом и охлаждением через два типа контактов: нормально замкнутый (NC) и нормально разомкнутый (NO).

Назначение и область применения

Термостат EKF PROxima t2c10m предназначен для поддержания заданного температурного режима внутри распределительных щитов, шкафов управления и других закрытых электроустановок. Он управляет исполнительными устройствами: включает нагревательные элементы (калориферы) при понижении температуры и запускает вентиляторы для охлаждения при её повышении. Также нормально замкнутый контакт может использоваться для подачи сигнала тревоги при достижении пороговой температуры.

Технические характеристики

• Номинальный ток: 10 А - позволяет коммутировать нагрузки до 2300 Вт при 230 В
• Номинальное напряжение: 230 В - совместим с сетями переменного тока 220–240 В
• Диапазон регулирования температуры: 0…60 C - точная настройка в пределах от комнатной до повышенной температуры
• Тип контактов: NO + NC - два независимых выхода для одновременного управления двумя цепями
• Способ монтажа: на DIN-рейку 35 мм - стандартная установка в электрощитах
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не от пыли и влаги
• Гарантийный срок: 84 месяца - длительная надёжность при соблюдении условий эксплуатации

Совместимость и монтаж

Термостат EKF PROxima t2c10m устанавливается на стандартную DIN-рейку шириной 35 мм. Подключение осуществляется через винтовые зажимы: вход - к датчику температуры (встроенному в корпус), выходы - к нагрузкам. Контакты NC и NO изолированы друг от друга, что исключает случайное замыкание. Для работы требуется внешнее питание 230 В - термостат не имеет внутреннего источника питания.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для бытовых и промышленных электрощитов. IP20 обеспечивает защиту от доступа пальцев к токоведущим частям, но не предназначено для установки во влажных или пыльных средах вне щита. Применяется в соответствии с ГОСТ Р МЭК 60730-1 и ГОСТ Р МЭК 60730-2-17.

Преимущества

• Два типа контактов (NO и NC) позволяют управлять обогревом и охлаждением одним устройством
• Широкий диапазон регулировки (0–60 C) покрывает большинство задач в электрощитах
• Монтаж на DIN-рейку снижает время установки и упрощает обслуживание
• Высокая долговечность: гарантия 7 лет указывает на качественную сборку и компоненты

Ограничения применения

• Не применяется в условиях высокой влажности, пыли или агрессивной среды - степень защиты IP20 недостаточна
• Не подходит для управления мощностью выше 2300 Вт (при 230 В) - превышение тока вызовет отказ контактов
• Не работает автономно - требует внешнего источника 230 В для питания цепей управления
• Не рассчитан на постоянное переключение более 10 раз в минуту - риск сваривания контактов

Примеры использования

• Поддержание температуры в щите управления насосом зимой - NC включает калорифер при падении ниже 5 C
• Охлаждение частотного преобразователя летом - NO активирует вентилятор при превышении 40 C
• Сигнализация перегрева - NC подключён к световому индикатору, который загорается при 55 C
• Автоматизация микроклимата в шкафах с PLC и серверным оборудованием

Практические советы

• Убедитесь, что посадочный диаметр термостата соответствует месту установки - он не выступает за рамки DIN-рейки
• Избегайте установки рядом с источниками тепла (например, автоматическими выключателями) - это исказит показания датчика
• Настройте температурный порог с учётом гистерезиса: рекомендуется разница между включением и выключением не менее 3–5 C
• Проверьте полярность подключения нагрузок - NC и NO работают противоположно; путаница приведёт к неверному управлению
• Регулярно проверяйте состояние контактов при частых циклах включения - особенно при работе с индуктивными нагрузками (обмотки, двигатели)
