Термостат аналоговый серый | TS-A1 ITK IEK

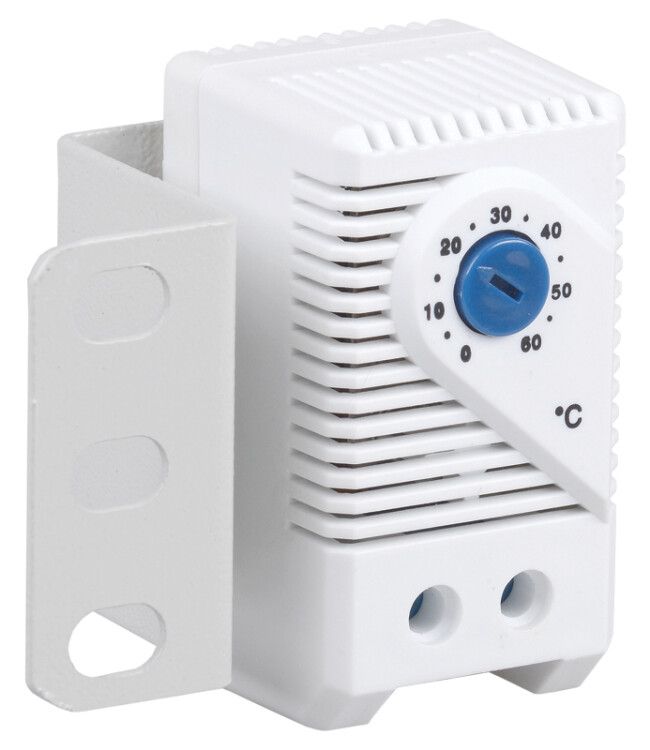

Термостат аналоговый серый ITK, ГСИ(н) - механическое устройство для автоматического включения и выключения вентиляторных потолочных панелей при достижении заданной температуры. Подходит для установки в распределительных шкафах и используется там, где панели не оснащены встроенным терморегулятором. Бренд ITK, артикул ts-a1.

Назначение и область применения

Термостат аналоговый серый ITK, ГСИ(н) управляет работой вентиляторных потолочных панелей, включая их при повышении температуры выше установленного порога и отключая при её снижении. Применяется в системах принудительного охлаждения электрооборудования: шкафах управления, частотных преобразователях, силовых щитах, станках и других устройствах, где требуется контроль температуры без электронных контроллеров.

Технические характеристики

• Номинальное напряжение: 230 В переменного тока, частота 50 Гц
• Номинальный ток: 10 А
• Диапазон регулировки температуры: от 0 до +60 C
• Разница между включением и выключением (гистерезис): 9–11 C
• Диапазон рабочих температур окружающей среды: от –45 до +80 C
• Тип контакта: нормально разомкнутый (NO), переключающий
• Степень защиты: IP20 - защита от доступа пальцев, но не от пыли и воды
• Климатическое исполнение: У2 - для умеренного климата, в закрытых помещениях
• Цвет корпуса: серый 7035 RAL
• Материал: пластик
• Срок службы: более 100 000 циклов включения-выключения; гарантия 3 года
• Габариты без монтажного уголка: 60×33×43 мм
• Габариты с монтажным уголком: 60×70×43 мм

Совместимость и монтаж

Термостат аналоговый серый ITK, ГСИ(н) монтируется на вертикальные DIN-профиля внутри электрических шкафов с помощью прилагаемого монтажного уголка. Крепление осуществляется винтами, шайбами и гайками из комплекта. Устройство не требует внешнего питания - работает за счет механического расширения биметаллической пластины. Подключение проводов - через винтовые зажимы. Обязательно соблюдайте посадочный размер: корпус имеет ширину 60 мм, что соответствует стандартному шагу монтажных профилей.

Безопасность и стандарты

Термостат соответствует требованиям безопасности для оборудования класса IP20 и климатического исполнения У2. Не предназначен для установки во влажных, пыльных или взрывоопасных средах. Максимальная нагрузка - 10 А при 230 В, превышение допустимого тока может вызвать оплавление контактов.

Преимущества

• Механическая надежность - нет электроники, которая может выйти из строя от помех или перегрева
• Простота настройки: температура включения регулируется вручную поворотом колесика
• Высокий ресурс: более 100 тысяч циклов включения-выключения
• Комплексная комплектация: в наличии всё необходимое для быстрого монтажа - уголок и крепеж
• Широкий диапазон рабочих температур позволяет использовать даже в холодных складских помещениях

Ограничения применения

• Не подходит для установки вне закрытых шкафов - степень защиты IP20 не обеспечивает защиту от пыли и влаги
• Не рекомендован для управления нагрузками свыше 10 А - требуется применение промежуточного реле
• Запрещено использование в условиях постоянной вибрации или ударных нагрузок - возможны ложные срабатывания
• Гистерезис фиксированный (9–11 C) - нельзя изменить точность переключения, как в электронных термостатах
• Не совместим с системами удалённого мониторинга или автоматизации - только ручное управление

Примеры использования

• Вентиляция шкафа с частотным преобразователем - включает вентилятор при нагреве выше 35 C
• Охлаждение силового щита с контакторами - предотвращает перегрев при длительной работе
• Автоматический обогрев в зимних условиях - включает обогреватель при температуре ниже 5 C
• Контроль температуры в ящике с аккумуляторами - исключает перегрев при зарядке

Практические советы

• Устанавливайте термостат рядом с источником тепла (например, возле мощных контакторов или преобразователей), чтобы он точно реагировал на реальную температуру
• Не располагайте его слишком близко к вентилятору - поток воздуха может давать ложные показания
• Перед первым запуском проверьте настройку: поверните регулятор до нужного значения и дождитесь срабатывания
• Проверяйте состояние контактов каждые 6–12 месяцев - особенно при частых включениях
• Если нагрузка превышает 10 А - используйте термостат как управляющее устройство для реле, а не напрямую для вентилятора
