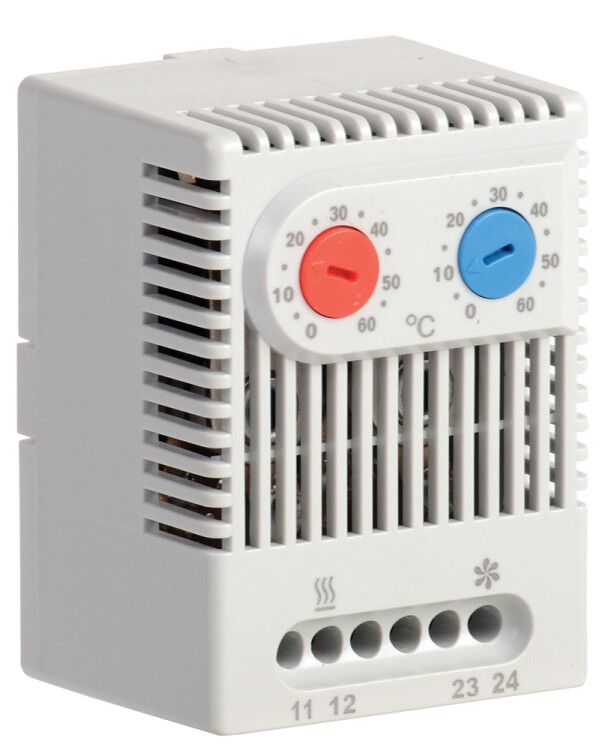

Термостат двухканальный УККт от 0 до +60град.C NO+NC IEK YCE-DTNO-NC-60

Термостат двухканальный от 0 до +60 градусов Цельсия NO+NC от IEK (артикул yce-dtno-nc-60) предназначен для автоматического контроля температуры в электрощитах и корпусах оборудования, обеспечивая включение нагревательных элементов или вентиляторов при достижении заданных порогов.

Назначение и область применения

Термостат двухканальный от 0 до +60 градусов Цельсия NO+NC управляет двумя цепями: нормально замкнутой (NC) и нормально разомкнутой (NO). Это позволяет одновременно контролировать два устройства - например, включать обогрев при снижении температуры и запускать вентиляцию при её повышении. Применяется в электротехнических шкафах, распределительных щитах, системах автоматизации, где важно поддерживать стабильную температуру для надёжной работы плат, контакторов, преобразователей частоты и других компонентов.

Технические характеристики

• Диапазон регулировки температуры: 0–60 C - можно выставить точку срабатывания в этом интервале;
• Диапазон рабочих температур: –60 до +60 C - устройство сохраняет работоспособность даже в экстремальных условиях окружающей среды;
• Номинальное напряжение: 240 В AC - совместим с сетью переменного тока до 240 В;
• Тип контакта: переключающий (SPDT) - один выход коммутирует между NC и NO;
• Ресурс: 100 000 операций - долгий срок службы при частых включениях;
• Степень защиты IP20 - защищён от доступа пальцами и крупными частицами, но не герметичен;
• Монтаж: безвинтовое зажимное крепление - быстрая фиксация на DIN-рейке без инструментов;
• Климатическое исполнение У2.1 - рассчитан на умеренный климат с возможностью эксплуатации в закрытых помещениях с контролируемой влажностью;
• Цвет: серый - соответствует типовой цветовой гамме промышленного оборудования.

Совместимость и монтаж

Термостат двухканальный от 0 до +60 градусов Цельсия NO+NC монтируется на стандартную DIN-рейку шириной 35 мм. Безвинтовые зажимы позволяют подключить провода сечением до 2,5 мм2 - достаточно для нагрузок до 10 А при 240 В. Подключение осуществляется через три клеммы: L/N (питание), COM (общий), NO/NC (выходы). Для правильной работы необходимо соблюдать полярность питания, хотя сам термостат не требует внешнего источника - он работает автономно, используя энергию сети. Контакты рассчитаны на резистивные и слаботочные индуктивные нагрузки - не рекомендовано использовать для мощных двигателей или светодиодных светильников без буферной схемы.

Безопасность и стандарты

Термостат соответствует требованиям безопасности для электрооборудования класса II. Сертифицирован для использования в соответствии с ГОСТ IEC 60730-1 и ГОСТ IEC 60730-2-9. Наличие IP20 исключает риск случайного прикосновения к токоведущим частям, однако не защищает от попадания воды, пыли или химических веществ - применение допускается только во внутренних, сухих помещениях.

Преимущества

• Два канала в одном устройстве - экономия места в шкафу и упрощение схемы управления;
• Автоматическая работа без внешней энергии - не требуется питание микроконтроллера или батареи;
• Высокий ресурс - 100 тысяч циклов обеспечивают длительную работу без обслуживания;
• Быстрый монтаж - безвинтовые зажимы сокращают время установки на 50% по сравнению со стандартными клеммниками;
• Широкий диапазон срабатывания - подходит как для зимних условий (обогрев), так и для летней вентиляции.

Ограничения применения

• Не применяется в местах с высокой влажностью, пылью, маслом или агрессивными газами - IP20 недостаточно для таких условий;
• Запрещено использование в цепях постоянного тока выше 240 В DC - только переменный ток;
• Не подходит для управления двигателями мощнее 1,5 кВт из-за риска дугового износа контактов;
• Температурная чувствительность зависит от расположения - нельзя монтировать рядом с источниками тепла (например, возле силовых модулей);
• Не имеет цифрового дисплея - настройка выполняется механическим регулятором, что усложняет точную калибровку без тестирования.

Примеры использования

• Обогрев электрощита при минусовых температурах - NC-контакт включает спираль при падении ниже 5 C;
• Охлаждение частотного преобразователя - NO-контакт запускает вентилятор при превышении 40 C;
• Аварийная сигнализация - сигнал тревоги включается при выходе температуры за пределы 10–50 C;
• Поддержание температуры в камере сборки печатных плат - система реагирует на изменения +-2 C.

Практические советы

• Устанавливайте термостат в месте с равномерным воздушным потоком - не в углу шкафа и не рядом с нагреваемыми элементами;
• Проверьте фактическую температуру вокруг устройства перед настройкой - используйте эталонный термометр;
• При использовании с большими нагрузками (более 8 А) добавьте магнитный пускатель - чтобы продлить жизнь контактам термостата;
• При первом запуске проверьте реакцию обоих каналов: NC должен замыкаться при понижении, NO - при повышении температуры;
• Не затягивайте провода слишком сильно - безвинтовые зажимы легко повредить, особенно медными жилами малого сечения.
