Термостат с регулируемым диапазоном температуры -10…+80град, NO-контакт | R5THNO DKC ДКС

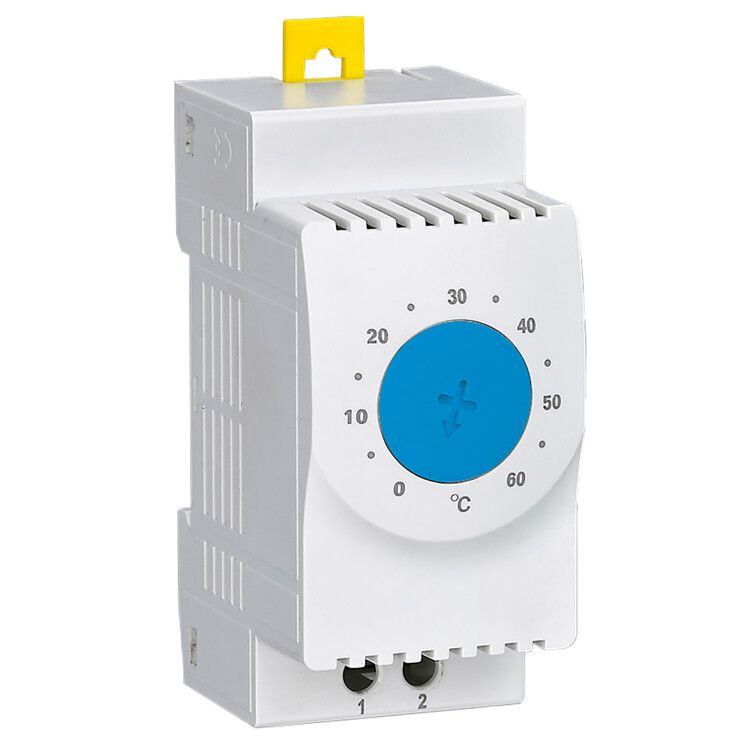

Термостат DKC (ДКС) r5thno из серии RAM klima - устройство для автоматического управления температурой в электротехнических шкафах. Он замыкает цепь при достижении заданного порога, используя нормально открытый контакт, и работает в широком диапазоне от -10 до +80 C.

Назначение и область применения

Термостат DKC r5thno используется для контроля температуры внутри распределительных щитов, корпусов оборудования и других закрытых пространств. Его применяют там, где важно предотвращать перегрев или переохлаждение чувствительной электроники - например, в системах автоматизации, промышленных контроллерах, серверных шкафах или оборудовании для холодильных установок.

Технические характеристики

• Диапазон регулирования температуры: от -10 C до +80 C - позволяет точно выставить нужную точку срабатывания в широких условиях эксплуатации;
• Тип контакта: нормально открытый (NO) - контакт разомкнут при обычных условиях, замыкается при достижении заданной температуры;
• Тип переключения: замыкающий - сигнал подается только при сработке термостата, что снижает энергопотребление в режиме ожидания;
• Номинальный ток: 10 А - подходит для коммутации нагрузок до 230 В переменного тока (например, нагревательных элементов, вентиляторов);
• Способ монтажа: DIN-рейка 35 мм - устанавливается стандартным способом в электрощитах без дополнительных креплений.

Совместимость и монтаж

Термостат DKC r5thno совместим со всеми типами DIN-реек по стандарту EN 60715. Для монтажа достаточно защелкнуть устройство на рейке. Подключение осуществляется через винтовые зажимы - провода сечением до 2,5 мм2. Установка возможна в вертикальном положении, рекомендуется избегать прямого попадания тепла от близлежащих компонентов, чтобы исключить ложные срабатывания.

Безопасность и стандарты

Устройство соответствует требованиям безопасности IEC/EN 61010-1 для измерительного оборудования. Номинальный ток 10 А и класс защиты IP20 обеспечивают безопасную работу в помещениях с контролируемой средой. Применение вне электротехнических шкафов не допускается.

Преимущества

• Широкий диапазон регулирования (-10…+80 C) - один прибор решает задачи как в холодных, так и в жарких условиях;
• Нормально открытый контакт - минимизирует потребление энергии в состоянии покоя, повышает надежность;
• Простая механическая настройка - поворотная ручка с четкой шкалой позволяет быстро выставить нужную температуру без программирования;
• Стандартный форм-фактор DIN-рейка - легко интегрируется в существующие системы без переделок.

Ограничения применения

• Не предназначен для работы во взрывоопасных средах - отсутствует взрывозащита;
• Не рассчитан на постоянное погружение или воздействие воды - IP20 не обеспечивает защиту от влаги;
• Максимальный ток 10 А - нельзя использовать для управления мощными двигателями или сварочным оборудованием;
• Работает только в качестве одноточечного контроллера - не имеет цифрового интерфейса, связи с PLC или датчиков удаленного мониторинга.

Примеры использования

• Поддержание температуры в шкафу с ПЛК - включает вентилятор при +40 C и отключает при +35 C;
• Защита аккумуляторов в зимних условиях - активирует подогрев при -5 C, чтобы сохранить емкость;
• Автоматическое отключение нагревателя в шкафу с электроникой при достижении +70 C;
• Контроль температуры в шкафах с частотными преобразователями, где перегрев вызывает аварийные остановки.

Практические советы

• Перед установкой проверьте, что температура в месте монтажа соответствует заявленному диапазону - не устанавливайте рядом с мощными источниками тепла;
• Избегайте установки в местах с сильной вибрацией - это может повлиять на точность срабатывания;
• Настройте термостат с запасом: если вам нужен вентилятор при +38 C, лучше выставить +35–36 C, чтобы компенсировать инерцию;
• Проверяйте целостность контактов периодически - особенно при работе с высокими токами; окисление может увеличить переходное сопротивление;
• Для сложных систем используйте этот термостат как резервный или основной элемент в паре с более продвинутыми контроллерами - он надежен, но ограничен в функциях.
