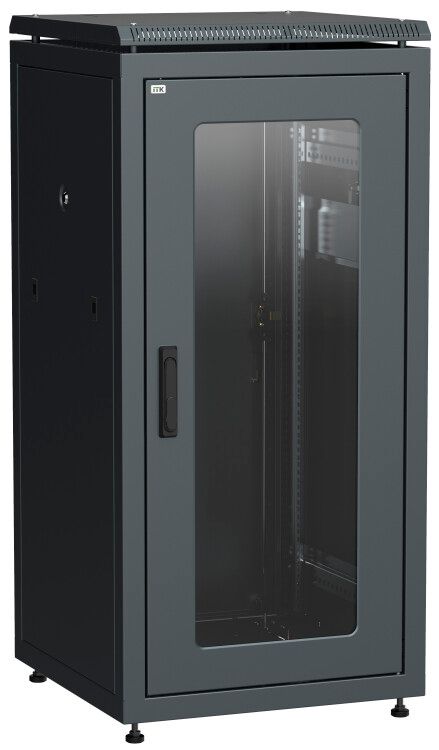

Шкаф сетевой 19дюйм ITK LINEA N 18U 600х600 мм стеклянная передняя дверь, задняя металлическая черный - LN05-18U66-GM IEK

Шкаф сетевой 19 дюйм LINEA N 18U 600х600 мм стеклянная передняя дверь, задняя металлическая черная - это напольный корпус для размещения серверного, телекоммуникационного и силового оборудования в офисах, центрах обработки данных и на промышленных объектах. Бренд ITK (IEK) реализует эту модель в серии LINEA N с усиленной конструкцией, рассчитанной на долгий срок службы - до 25 лет.

Назначение и область применения

Шкаф сетевой 19 дюйм LINEA N 18U предназначен для установки стандартного оборудования в формате 19 дюймов: коммутаторы, маршрутизаторы, источники бесперебойного питания (ИБП), аккумуляторные батареи, модули управления и другие устройства. Подходит для помещений с контролируемым микроклиматом - серверных комнат, telecom-шкафных, автоматизированных производственных участков. Удобен там, где требуется доступ к оборудованию с нескольких сторон и визуальный контроль состояния устройств спереди.

Технические характеристики

• Габариты: 600×600 мм (ширина × глубина), высота - 18U (около 800 мм)
• Полезная глубина: 515 мм - достаточна для большинства современных устройств 19”
• Материал корпуса: сталь с порошковым покрытием черного цвета
• Передняя дверь: закалённое стекло - обеспечивает обзор внутреннего пространства
• Задняя дверь: металлическая - защищает оборудование с тыла
• Количество дверей: две (передняя и задняя), легко снимаются
• Защита от внешних воздействий: IP20 - предотвращает случайный контакт с токоведущими частями, но не защищает от воды и пыли
• Рабочая температура: от -10C до +45C - подходит для условий внутри помещения
• Климатическое исполнение: У3 - для умеренного климата с нормальной влажностью
• Срок службы: 25 лет - при соблюдении условий эксплуатации
• Конструкция: разборная, с фиксированной рамой
• Монтаж: напольный, с регулируемыми опорами
• Количество U-юнитов: 18 - стандартный шаг 44,45 мм
• Боковые стенки: есть, съёмные - обеспечивают доступ сбоку

Совместимость и монтаж

Шкаф сетевой 19 дюйм LINEA N 18U совместим с любым оборудованием, соответствующим стандарту EIA-310-D (19"). Монтаж выполняется на ровном полу. В комплект входят:

• Четыре G-образных монтажных профиля - для крепления оборудования
• Четыре регулируемые опоры - выравнивают шкаф на неровном полу
• Комплект заземления - соединяет все элементы корпуса в единый контур

Двери крепятся на трёхточечных замках с поворотными ручками - легко открываются и снимаются без инструментов. Боковые стенки также съёмные - дают доступ к кабелям и оборудованию с любой стороны. Для увеличения мобильности можно дополнительно установить поворотные ролики (не входят в комплект). Шкафы одной серии можно стыковать друг с другом с помощью специального комплекта соединения.

Безопасность и стандарты

Конструкция шкафа соответствует требованиям ГОСТ 28601.2-90 (система 482,6 мм). Защита IP20 исключает риск прикосновения к токоведущим частям пальцами или инструментами, но не защищает от попадания жидкости или пыли - поэтому применение допускается только во внутренних помещениях. Наличие заземляющего комплекта гарантирует безопасность при работе с электрооборудованием. Температурный диапазон (-10…+45 C) соответствует условиям типичных серверных комнат.

Преимущества

• Стеклянная передняя дверь - позволяет визуально контролировать состояние оборудования без открывания шкафа
• Двухсторонний доступ - через переднюю, заднюю и съёмные боковые стенки
• Высокая нагрузочная способность - усиленная конструкция выдерживает тяжёлое оборудование
• Регулируемые опоры - компенсируют перепады уровня пола без необходимости сверления
• Подготовка под вентиляцию - перфорация в крышке и задней стенке позволяет устанавливать вентиляторные панели ITK ПВ (до 3 шт.)
• Долгий срок службы - 25 лет при правильной эксплуатации

Ограничения применения

• Не предназначен для улицы, сырых помещений или мест с высокой запылённостью - степень защиты IP20 недостаточна
• Не имеет встроенной системы охлаждения - требует внешней вентиляции или кондиционирования при плотной упаковке оборудования
• Глубина 515 мм не подходит для очень длинных устройств (например, некоторых ИБП с внешними батареями)
• Отсутствие стеклянной задней двери - нельзя наблюдать за работой оборудования сзади
• Не рекомендован для сред с температурой ниже -10C - материал и герметизация не адаптированы для холодных условий

Примеры использования

• Центр обработки данных малого бизнеса - размещение серверов, коммутаторов и ИБП
• Телефонная станция или пункт связи - установка VoIP-маршрутизаторов и модемов
• Производственный цех - сборка панелей управления, PLC-устройств и преобразователей частоты
• Административное здание - размещение оборудования домашней сети, CCTV-регистраторов

Практические советы

• Проверьте глубину вашего оборудования - 515 мм достаточно для 90% устройств, но некоторые ИБП и NAS-накопители могут быть длиннее
• При планировании вентиляции используйте перфорацию в крыше и задней стенке - это упрощает установку ITK ПВ-панелей
• Для удобства обслуживания оставляйте свободное пространство вокруг шкафа - минимум 60 см с каждой стороны
• Если нужна мобильность - купите поворотные ролики отдельно; они устанавливаются параллельно с опорами
• При стыковке нескольких шкафов - используйте официальные комплекты соединения от ITK, чтобы сохранить целостность заземления
• Не забудьте подключить заземление - даже при наличии комплекта, провод должен быть присоединён к контуру заземления здания
