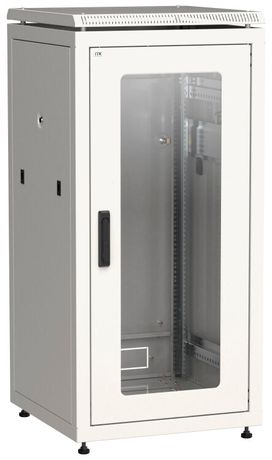

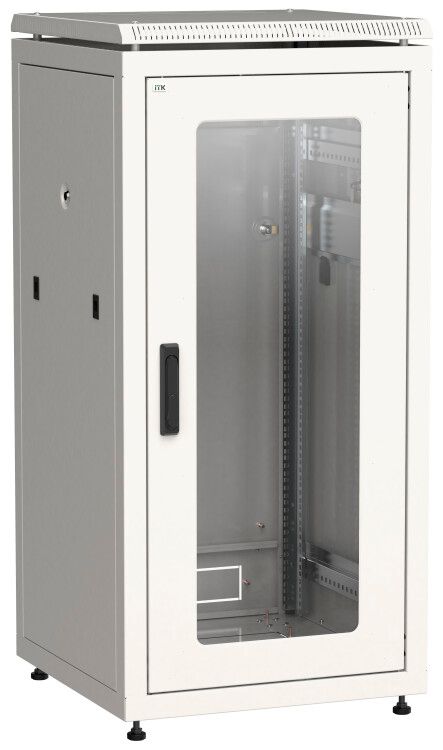

Шкаф сетевой 19дюйм LINEA N 24U 600х800мм стекл. передн. дверь (3 коробки) сер. ITK LN35-24U68-G IEK

Шкаф сетевой 19 дюйм 24U 600х800мм стеклянная передняя дверь серый ITK - напольный корпус серии LINEA N для размещения серверного, телекоммуникационного оборудования и ИБП. Модульная конструкция, стеклянная передняя дверь и возможность сборки с четырёх сторон делают его удобным для монтажа и обслуживания в центрах обработки данных и на объектах связи.

Назначение и область применения

Шкаф сетевой 19 дюйм 24U 600х800мм стеклянная передняя дверь серый ITK предназначен для установки стандартизированного оборудования в формате 19 дюймов: коммутаторы, маршрутизаторы, серверы, источники бесперебойного питания, аккумуляторные блоки и другие устройства. Подходит для помещений с контролируемым микроклиматом - серверных комнат, телекоммуникационных узлов, офисных центров, производственных автоматизированных площадок. Учитывая степень защиты IP20, применение вне закрытых помещений не допускается.

Технические характеристики

• Высота: 24U (1080 мм), соответствует стандарту EIA-310-D
• Габариты: 600×800×1080 мм (ширина × глубина × высота)
• Полезная глубина: 715 мм - позволяет размещать оборудование с глубиной до 700 мм
• Материал: сталь, окраска порошковым покрытием, цвет - серый
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, не защищён от воды и пыли
• Климатическое исполнение: У3 - работает при температуре от -10C до +45C
• Срок службы: 25 лет при соблюдении условий эксплуатации
• Конструкция: разборная, с фиксированной рамой
• Количество дверей: одна - передняя, из закалённого стекла
• Закрывается на трёхточечный замок с поворотной ручкой
• Система монтажа: напольная, с регулируемыми опорами
• Подключение к заземлению: есть комплект заземления

Совместимость и монтаж

Шкаф сетевой 19 дюйм 24U 600х800мм стеклянная передняя дверь серый ITK совместим с оборудованием по стандарту 19 дюймов. Для крепления используются входящие в комплект G-образные монтажные профили (4 шт.). Боковые стенки съёмные - обеспечивают доступ к оборудованию сбоку. Передняя и задняя двери также легко снимаются. Монтаж выполняется на ровном полу; регулируемые опоры компенсируют перепады до 10 мм. Для перемещения можно дополнительно установить поворотные ролики (не входят в комплект). Шкафы серии LINEA N можно стыковать друг с другом с использованием специального комплекта соединения.

Безопасность и стандарты

Конструкция шкафа соответствует требованиям ГОСТ 28601.2-90 (система несущих конструкций 482,6 мм). Все металлические элементы соединены в единый контур заземления. Стеклянная дверь изготовлена из закалённого стекла - безопасна при случайных ударах. Температурный диапазон (-10…+45 C) гарантирует работу в типичных условиях внутри помещений. Применение в помещениях с высокой влажностью, пылью или агрессивными средами не рекомендуется из-за низкой степени защиты IP20.

Преимущества

• Стеклянная передняя дверь - позволяет визуально контролировать состояние оборудования без открывания
• Разборная конструкция - упрощает транспортировку и сборку на месте
• Четыре стороны доступа - снижает время монтажа и обслуживания
• Фиксированная рама - обеспечивает жесткость и долговечность
• Регулируемые опоры - исключают необходимость выравнивания пола
• Возможность установки вентиляторных панелей ITK ПВ - поддерживают тепловой режим при необходимости

Ограничения применения

• Не подходит для улицы, подвалов, сырых или пыльных помещений - IP20 не обеспечивает защиту от влаги и пыли
• Не рассчитан на экстремальные температуры ниже -10C или выше +45C
• Стеклянная дверь требует осторожного обращения - риск трещин при механическом воздействии
• Отсутствие встроенной вентиляции - требуется внешнее охлаждение при плотной нагрузке
• Не имеет встроенного управления питанием или мониторинга - нуждается в дополнительных системах контроля

Примеры использования

• Серверные комнаты в офисах - размещение сетевых коммутаторов и NAS-устройств
• Телекоммуникационные пункты - установка OLT, SFP-модулей, маршрутизаторов
• Производственные участки - размещение контроллеров PLC и преобразователей частоты
• Объекты ЖКХ - монтаж устройств учёта и автоматизации
• Аварийные системы - размещение ИБП и аккумуляторных батарей

Практические советы

• Проверьте глубину вашего оборудования - она должна быть меньше 715 мм, чтобы не упираться в заднюю стенку
• При планировании нескольких шкафов - используйте комплекты для стыковки, чтобы избежать зазоров
• Для увеличения охлаждения - установите до трёх вентиляторных панелей ITK ПВ в крышку (требуется глубина шкафа 1000 мм)
• При монтаже на неровный пол - сначала отрегулируйте опоры, затем закрепите всё болтовые соединения
• Не забудьте подключить заземление - это обязательное условие безопасности
• При работе с проводами - используйте перфорированные отверстия в крыше/основании и кабельные вводы ITK
• При длительной эксплуатации - периодически проверяйте затяжку креплений и целостность стеклянной двери
