Вентиляторная панель с выключателем и термостатом 2 модуля черная | FM05-22M ITK IEK

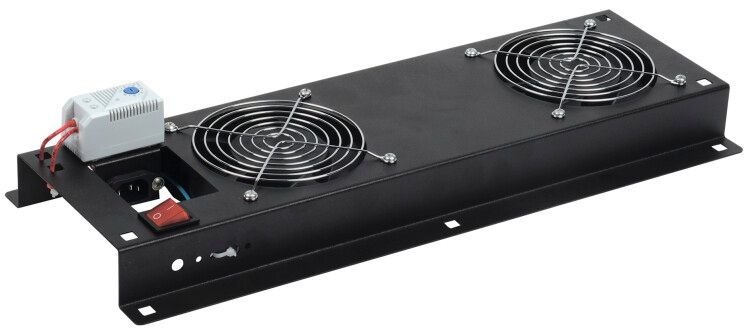

Панель вентиляторная с выключателем и термостатом 2 модуля черная от ITK (IEK) - это готовое решение для принудительной вентиляции и охлаждения внутри настенных и сетевых шкафов. Артикул fm05-22m обеспечивает управляемый отвод тепла от серверов, ИБП и другого активного оборудования за счет двух вентиляторов, встроенного выключателя и термостата с регулировкой температуры.

Назначение и область применения

Панель вентиляторная с выключателем и термостатом 2 модуля черная предназначена для установки в шкафах серии LINEA W и LINEA N. Она используется там, где необходимо поддерживать оптимальную температуру внутри корпуса: в распределительных щитах, серверных стойках, системах автоматизации, на объектах связи и промышленном оборудовании. Устройство эффективно удаляет нагретый воздух, предотвращая перегрев чувствительной электроники.

Технические характеристики

• Количество вентиляторов: 2
• Рабочее напряжение: 230 В, частота 50 Гц
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, но не от воды и пыли
• Материал корпуса: сталь с порошковым покрытием - устойчив к механическим повреждениям и коррозии
• Цвет: черный
• Термостат: биметаллический, тип NO (нормально открытый), диапазон настройки 0–60 C
• Срок службы: минимум 50 000 часов
• Подключение питания: встроенный разъем C14 (10 А / 250 В)
• Способ монтажа: винтовое крепление

Совместимость и монтаж

Панель вентиляторная с выключателем и термостатом 2 модуля черная совместима исключительно с шкафами серии LINEA W и LINEA N. Монтаж выполняется с помощью винтов - требуется подготовить отверстия в стенке шкафа согласно габаритам устройства. Разъем C14 позволяет легко подключить внешний кабель питания, однако сам кабель в комплект не входит - его необходимо приобрести отдельно. Для правильной работы термостата устройство следует устанавливать так, чтобы воздушный поток свободно проходил через него, не засоряясь проводами или другими элементами.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электрооборудования, предназначенного для внутренней установки. Степень защиты IP20 указывает, что панель не рассчитана на использование во влажных средах, на улице или в помещениях с высокой запыленностью. Применение вне условий сухого, закрытого шкафа недопустимо.

Преимущества

• Встроенные выключатель и световая индикация позволяют оперативно контролировать состояние системы охлаждения
• Термостат с регулировкой от 0 до 60 C обеспечивает автономное включение/выключение вентиляторов при достижении заданной температуры - снижает энергопотребление и продлевает срок службы вентиляторов
• Порошковое покрытие увеличивает долговечность корпуса и улучшает эстетичность
• Высокий срок службы (50 000 часов) гарантирует надежную работу без замены в течение многих лет

Ограничения применения

• Не допускается установка в условиях повышенной влажности, воздействия воды или пыли - степень защиты IP20 не обеспечивает герметичность
• Не подходит для установки вне шкафов LINEA W/LINEA N - фиксация и габариты рассчитаны именно под эти модели
• Кабель питания не включен в комплект - обязательна самостоятельная закупка подходящего кабеля с вилкой C13
• Термостат работает только в режиме “вкл.” при превышении температуры; он не регулирует скорость вентиляторов, лишь включает/выключает их полностью

Примеры использования

• Установка в серверном шкафу для охлаждения нескольких серверов и ИБП
• Организация вентиляции в шкафу управления промышленным станком
• Применение в распределительном щите с частотными преобразователями
• Обеспечение циркуляции воздуха в шкафу с коммутационным оборудованием (роутеры, свитчи)

Практические советы

• Перед монтажом проверьте, что отверстия в шкафу точно соответствуют габаритам панели - несоответствие может затруднить установку
• Выбирайте кабель питания с медными жилами сечением не менее 0,75 мм2 и с вилкой типа C13 - это обеспечит безопасную передачу тока до 10 А
• Настройку термостата рекомендуется выполнять после пробного запуска оборудования: установите температуру на 5–10 C выше максимальной рабочей температуры внутреннего оборудования
• Регулярно проверяйте наличие пыли на решетках вентиляторов - даже при IP20 скопление грязи снижает эффективность охлаждения
• Если оборудование требует постоянного охлаждения, можно отключить термостат и включить вентиляторы постоянно - для этого используйте выключатель на лицевой панели
