Измеритель-регулятор | TER101-L-M2A-R EKF

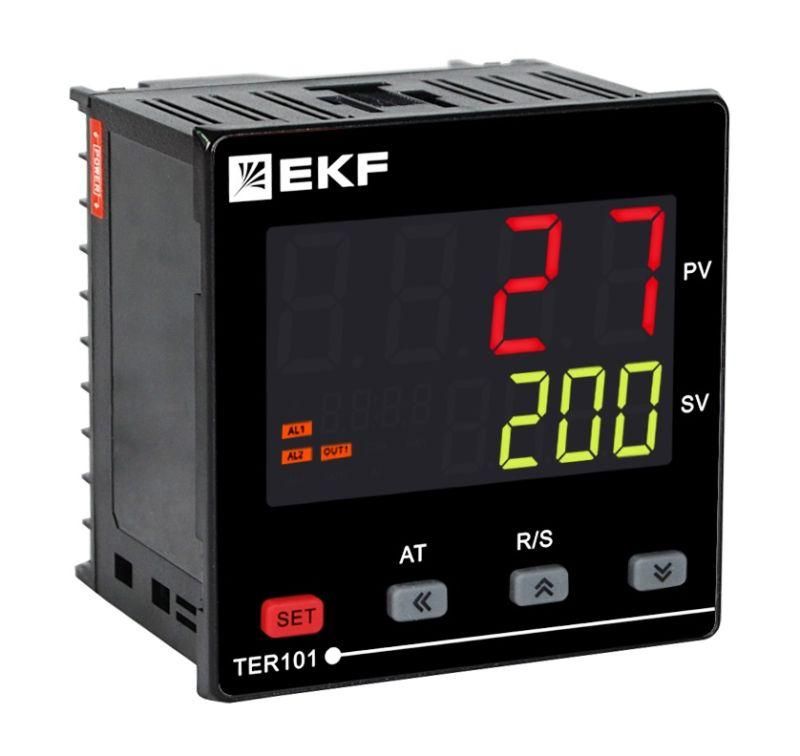

Измеритель-регулятер EKF TER101-L-M2A-R - компактный микропроцессорный прибор для точного контроля и автоматического регулирования технологических параметров, таких как температура, давление или влажность. Подходит для установки в электрощиты и работает в системах отопления, холодильного оборудования, печей и других промышленных аппаратах.

Назначение и область применения

Измеритель-регулятор EKF TER101-L-M2A-R предназначен для автоматического управления параметрами в технологических процессах. Он измеряет сигнал с одного аналогового датчика и управляет нагрузкой через четыре цифровых выхода. Применяется в системах отопления, водоснабжения, сушильных шкафах, пастеризаторах, экструдерах, холодильном оборудовании и других установках, где требуется стабилизация заданного значения.

Технические характеристики

• Напряжение питания: 230 В переменного тока
• Тип изделия: регулятор с возможностью работы в трёх режимах - измеритель, ON/OFF-регулятор, ПИД-регулятор
• Аналоговый вход: 1 шт. - для подключения датчиков температуры, давления, уровня, влажности и др.
• Цифровые выходы: 4 шт. - для управления реле, контакторами, насосами, клапанами
• Цифровые входы: отсутствуют - не поддерживает дискретные сигналы от кнопок или датчиков состояния
• Интерфейс связи: RS-485 с протоколом Modbus RTU - для интеграции в АСУ ТП
• Степень защиты: IP65 - защищён от пыли и струй воды
• Монтаж: DIN-рейка 35 мм

Совместимость и монтаж

Измеритель-регулятор EKF TER101-L-M2A-R устанавливается на стандартную DIN-рейку внутри электрощита. Для подключения используется один аналоговый вход - обычно это датчики Pt100, термопара, 4–20 мА или 0–10 В. Четыре цифровых выхода - это релейные контакты, рассчитанные на коммутацию активной нагрузки. Каждый выход можно программно назначить под функцию нагрева, охлаждения или сигнализации. Обратите внимание: входы для внешних команд (например, включение/выключение) отсутствуют - все настройки выполняются через меню на лицевой панели или через Modbus.

Безопасность и стандарты

Прибор соответствует требованиям безопасности для промышленного электрооборудования. Защита IP65 обеспечивает надёжную работу в условиях высокой влажности, запылённости и частой мойки оборудования. Корпус выполнен из самозатухающего пластика, что снижает риск возгорания. Напряжение питания 230 В требует соблюдения правил электробезопасности при монтаже и обслуживании.

Преимущества

• Поддержка трёх режимов работы - гибкость для разных задач: от простого включательного управления до точного ПИД-регулирования
• Возможность одновременного управления нагревом и охлаждением - например, поддержание постоянной температуры в термостате
• Автоматическая и ручная настройка ПИД-параметров - позволяет адаптировать поведение прибора под конкретную систему без сложных вычислений
• RS-485 с Modbus RTU - легко интегрируется в существующие системы сбора данных и диспетчеризации
• Высокая степень защиты IP65 - подходит для агрессивных сред, где обычные приборы выходят из строя

Ограничения применения

• Отсутствие цифровых входов - нельзя подключить внешние кнопки, энкодеры или датчики состояния; вся работа происходит через меню или удалённо по Modbus
• Один аналоговый вход - невозможно одновременно контролировать несколько параметров (например, температуру и влажность); нужен отдельный прибор для каждого канала
• Не поддерживает питание от 24 В - исключает применение в низковольтных системах
• Четыре выхода - релейные, не подходят для управления мощными нагрузками без промежуточных контакторов

Примеры использования

• Контроль температуры в сушильном шкафу: датчик Pt100 подключен к входу, два выхода управляют ТЭНами, два - вентилятором и аварийным сигналом
• Регулирование уровня жидкости в баке: датчик давления даёт сигнал, один выход включает насос, второй - отключает его при достижении верхнего порога
• Система охлаждения в пастеризаторе: ПИД-режим поддерживает температуру +-0,5 C, один выход управляет холодильной машиной, другой - предупреждает о перегреве
• Объединение нескольких приборов в сеть: три EKF TER101-L-M2A-R связаны по Modbus RTU в одном цехе, данные собираются в SCADA-систему

Практические советы

• Перед первым запуском выполните автонастройку ПИД - она определит коэффициенты автоматически, основываясь на реакции системы
• При подключении аналогового датчика проверьте тип сигнала (мА, В, термопара) - в меню нужно выбрать правильный режим входа
• Для долгой службы используйте фильтры помех на линии датчика, особенно если провода проходят рядом с силовыми кабелями
• Если вам нужны внешние команды (пуск/стоп), добавьте PLC или релейный модуль - этот прибор не принимает сигналы с кнопок
• Запишите текущую конфигурацию через Modbus перед заменой - восстановить настройки вручную сложно
