Измеритель-регулятор | TER101-M-M2A-R EKF

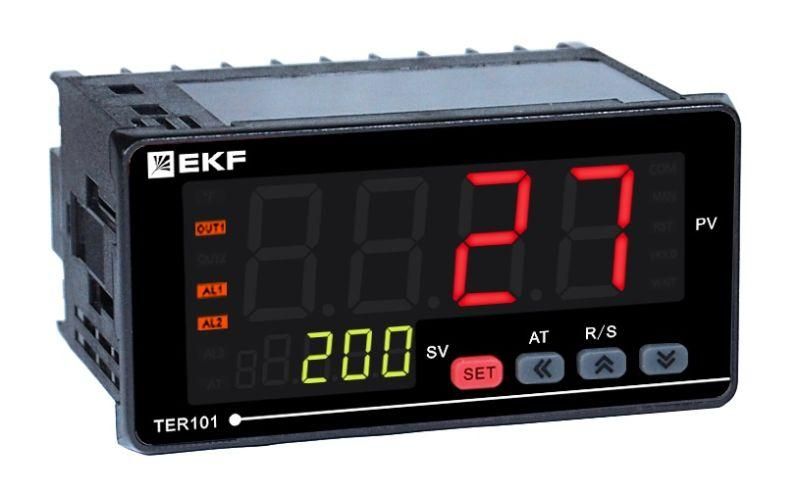

Измеритель-регулятер EKF TER101-M-M2A-R - компактный микропроцессорный прибор для точного контроля и автоматического регулирования технологических параметров, таких как температура, давление или влажность. Подходит для установки в электрощиты и работает в системах отопления, холодильного оборудования, печей и других промышленных аппаратах.

Назначение и область применения

Измеритель-регулятор EKF TER101-M-M2A-R предназначен для автоматического управления параметрами в технологических процессах. Он измеряет сигнал с одного аналогового датчика и управляет нагрузкой через четыре цифровых выхода. Применяется в системах отопления, водоснабжения, сушильных шкафах, пастеризаторах, экструдерах, холодильном оборудовании и других установках, где требуется стабилизация заданного значения.

Технические характеристики

• Напряжение питания: 230 В переменного тока
• Тип изделия: регулятор с возможностью работы в трёх режимах - измеритель, ON/OFF-регулятор, ПИД-регулятор
• Аналоговый вход: 1 шт. (для подключения датчиков температуры, давления, уровня и др.)
• Цифровые выходы: 4 шт. (можно использовать для управления реле, клапанами, насосами, нагревательными элементами)
• Цифровые входы: отсутствуют
• Интерфейс связи: RS-485, протокол Modbus RTU
• Степень защиты: IP65 (защита от пыли и струй воды)
• Монтаж: на DIN-рейку в электрощите

Совместимость и монтаж

Измеритель-регулятор EKF TER101-M-M2A-R совместим со всеми типами аналоговых датчиков, выдающих сигнал 0–10 В, 4–20 мА или термопарами/терморезисторами - предварительно проверьте соответствие типа датчика в настройках прибора. Четыре цифровых выхода рассчитаны на коммутацию активной нагрузки до 5 А при 230 В. Для подключения используйте клеммы на передней панели. Монтаж осуществляется на стандартную DIN-рейку шириной 35 мм. Кабельные вводы защищены от попадания влаги благодаря степени IP65.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для электрооборудования, применяемого в промышленных условиях. Корпус выполнен из самозатухающего пластика, обеспечивает защиту от внешних воздействий. Сертифицирован для работы в помещениях с нормальной влажностью и отсутствием взрывоопасных смесей.

Преимущества

• Поддержка трёх режимов работы - гибкость для разных задач: от простого включения/выключения до точного ПИД-регулирования
• Четыре выхода позволяют управлять несколькими исполнительными механизмами одновременно (например, нагрев + охлаждение + две аварийные сигнализации)
• RS-485 с Modbus RTU даёт возможность интеграции в централизованную систему сбора данных и удалённого контроля
• Защита IP65 снижает риск отказа в запылённых или влажных средах
• Автоматическая и ручная настройка ПИД-параметров упрощают адаптацию под конкретный объект управления

Ограничения применения

• Не поддерживает цифровые входы - нельзя подключить импульсные датчики (счётчики, энкодеры)
• Работает только с одним аналоговым входом - невозможно одновременно контролировать несколько параметров без внешнего мультиплексора
• Выходы не предназначены для управления мощными двигателями напрямую - требуются контакторы при нагрузке свыше 5 А
• Не рекомендован для установки вне помещений или в зонах постоянного прямого брызгания воды

Примеры использования

• Регулирование температуры в сушильном шкафу: датчик температуры подключен к аналоговому входу, два выхода управляют нагревателем и вентилятором, остальные два - сигнализируют о перегреве и окончании цикла
• Контроль уровня жидкости в резервуаре: датчик уровня подключён к входу, один выход включает насос, второй - отключает его при достижении верхнего порога, третий - оповещает о низком уровне
• Система охлаждения в пастеризаторе: ПИД-режим поддерживает стабильную температуру, один выход управляет холодильным компрессором, другой - вентилятором, два оставшихся - аварийные сигналы

Практические советы

• Перед первым запуском выберите правильный тип датчика в меню настройки - неверный выбор приведёт к некорректному показанию
• При использовании ПИД-режима начните с автоматической настройки, затем скорректируйте коэффициенты вручную для более точного поведения системы
• Для надёжной работы сети RS-485 используйте двужильный экранный кабель и завершающие резисторы 120 Ом на крайних устройствах
• Если вам нужны больше четырёх выходов - рассмотрите использование нескольких TER101 в одной системе с центральным контроллером
• Обязательно убедитесь, что питание 230 В соответствует вашей сети - подключение к 110 В вызовет отказ прибора
