Измеритель-регулятор | TER101-S-CV-M1A-R EKF

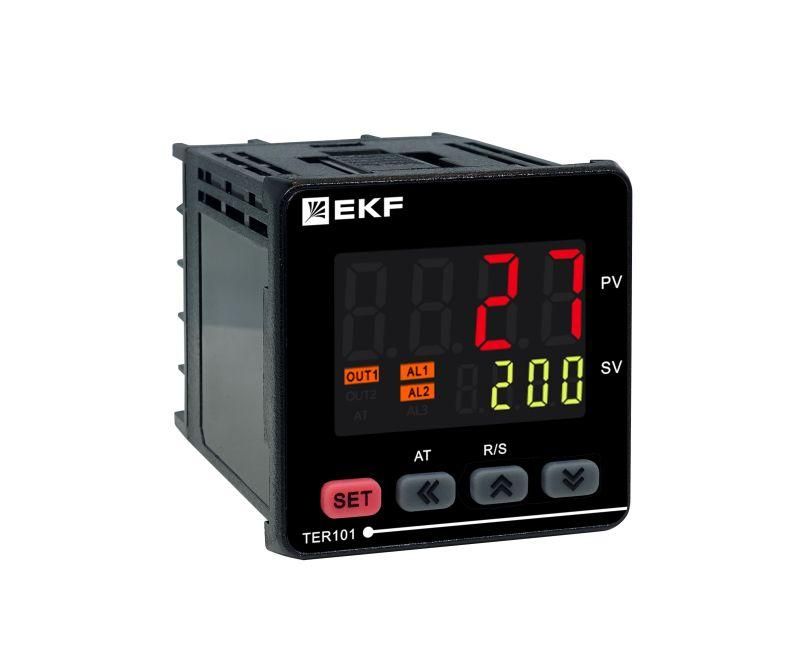

Измеритель-регулятер EKF TER101-S-CV-M1A-R - компактный микропроцессорный прибор для точного контроля и автоматического регулирования технологических параметров, таких как температура, давление или влажность. Подходит для установки в электрощиты и работает в системах отопления, холодильного оборудования, печей и других промышленных аппаратах.

Назначение и область применения

Измеритель-регулятор EKF TER101-S-CV-M1A-R предназначен для автоматического управления параметрами технологических процессов. Он измеряет сигнал с одного аналогового датчика и управляет нагрузкой через три цифровых выхода. Применяется в системах отопления, водоснабжения, сушильных шкафах, пастеризаторах, экструдерах, холодильном оборудовании и других установках, где требуется стабилизация заданного значения.

Технические характеристики

• Напряжение питания: 230 В переменного тока
• Тип изделия: регулятор с возможностью работы в трёх режимах - измеритель, ON/OFF-регулятор, ПИД-регулятор
• Аналоговый вход: 1 шт. - для подключения датчиков температуры, давления, уровня, влажности и др.
• Цифровые выходы: 3 шт. - для управления реле, контакторами, насосами, клапанами
• Цифровые входы: отсутствуют - не поддерживает дискретные сигналы от кнопок или датчиков состояния
• Интерфейс связи: RS-485 с протоколом Modbus RTU - для интеграции в системы диспетчеризации
• Степень защиты: IP65 - защищён от пыли и струй воды, подходит для установки в помещениях с высокой влажностью или запылённостью
• Монтаж: DIN-рейка 35 мм

Совместимость и монтаж

Измеритель-регулятор EKF TER101-S-CV-M1A-R устанавливается на стандартную DIN-рейку внутри электрощита. Для подключения используется один аналоговый вход - обычно это датчики Pt100, термопара, 4–20 мА или 0–10 В. Три цифровых выхода - это релейные контакты, рассчитанные на коммутацию активной нагрузки. Каждый выход можно программно назначить как управляющий или сигнальный. Например: один выход - включение нагрева, второй - включение охлаждения, третий - аварийная сигнализация. Интерфейс RS-485 позволяет подключить прибор к центральной АСУ ТП без дополнительных модулей.

Безопасность и стандарты

Прибор соответствует требованиям безопасности для электрооборудования, установленным в странах ЕАЭС. Защита IP65 обеспечивает надёжную работу в условиях повышенной влажности, пыли и перепадов температур. Напряжение питания 230 В требует соблюдения правил электробезопасности при монтаже - работа должна выполняться при отключенном питании.

Преимущества

• Универсальный вход - совместим с большинством промышленных датчиков
• Три выхода позволяют реализовать сложные алгоритмы управления - например, одновременно нагрев и охлаждение
• Поддержка ПИД-регулирования с автонастройкой - снижает время настройки и повышает точность
• Modbus RTU - легко интегрируется в существующие системы автоматизации
• Защита IP65 - не требует дополнительного кожуха при установке в щите

Ограничения применения

• Не имеет цифровых входов - нельзя подключить кнопки старта/останова или датчики положения
• Работает только с одним аналоговым датчиком - не подходит для многоканальных систем
• Выходы - релейные, не подходят для управления мощными частотниками или двигателями без промежуточных контакторов
• Напряжение питания 230 В исключает применение в сетях 12/24/48 В постоянного тока

Примеры использования

• Контроль температуры в сушильном шкафу: датчик Pt100 → вход, нагреватель → выход 1, вентилятор → выход 2, авария перегрева → выход 3
• Автоматизация пастеризатора: ПИД-регулирование температуры жидкости, выход 1 - нагрев, выход 2 - охлаждение, выход 3 - звуковая сигнализация при достижении нужной температуры
• Система холодильного хранения: регулирование температуры в камере, выход 1 - включение компрессора, выход 2 - включение дефроста, выход 3 - оповещение о отказе датчика

Практические советы

• Перед первым запуском используйте функцию автонастройки ПИД - она автоматически подберёт коэффициенты для вашего объекта управления
• При подключении аналогового датчика проверьте тип сигнала (Pt100 / термопара / 4–20 мА) - в меню прибора необходимо выбрать правильный режим входа
• Для долговечности реле не подключайте к выходам емкостные или индуктивные нагрузки без гашения помех (RC-цепочки или варисторы)
• RS-485 требует правильно организованной шины: два провода A/B, оконечные резисторы 120 Ом на крайних устройствах, экран заземлён в одной точке
• При установке в щит оставьте минимум 5 см свободного пространства вокруг прибора для лучшего теплоотвода
