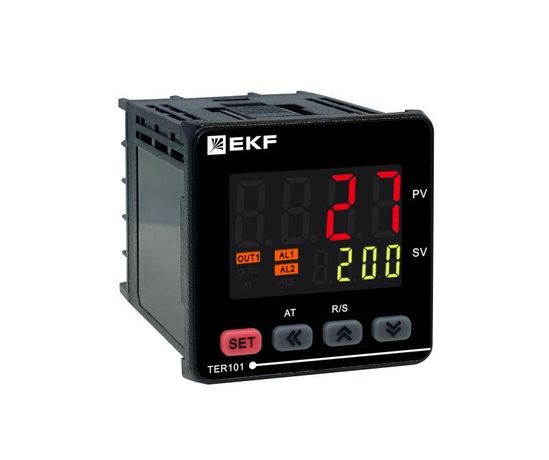

Измеритель-регулятор | TER101-S-M1A-R EKF

Измеритель-регулятер EKF TER101-S-M1A-R - компактный микропроцессорный прибор для точного контроля и автоматического регулирования технологических параметров, таких как температура, давление или влажность. Подходит для установки в электрощиты и работает в системах отопления, холодильного оборудования, печей и других промышленных аппаратах.

Назначение и область применения

Измеритель-регулятор EKF TER101-S-M1A-R предназначен для автоматического управления параметрами в технологических процессах. Он измеряет сигнал с одного аналогового датчика и управляет нагрузкой через три цифровых выхода. Применяется в системах отопления, водоснабжения, сушильных шкафах, пастеризаторах, экструдерах, холодильном оборудовании и других установках, где требуется стабилизация заданного значения.

Технические характеристики

• Напряжение питания: 230 В переменного тока
• Тип изделия: регулятор с возможностью работы в трёх режимах - измеритель, ON/OFF-регулятор, ПИД-регулятор
• Аналоговый вход: 1 шт. (для подключения датчиков температуры, давления, уровня и др.)
• Цифровые выходы: 3 шт. (можно использовать для управления нагревательными элементами, насосами, клапанами, световой/звуковой сигнализацией)
• Цифровые входы: отсутствуют
• Интерфейс связи: RS-485, протокол Modbus RTU
• Степень защиты: IP65 (защита от пыли и струй воды)
• Монтаж: на DIN-рейку в электрощите

Совместимость и монтаж

Измеритель-регулятор EKF TER101-S-M1A-R совместим со всеми типами аналоговых датчиков, выдающих сигнал 0–10 В, 4–20 мА или термопарами (при условии правильной настройки входа). Для подключения используется клеммная колодка на лицевой панели. Монтаж осуществляется на стандартную DIN-рейку шириной 35 мм. Кабельные вводы защищены от попадания пыли и влаги благодаря степени IP65. Обязательно соблюдайте полярность при подключении питания 230 В.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для электрооборудования, применяемого в промышленных условиях. Корпус выполнен из самозатухающего пластика, обеспечивает защиту от случайного контакта с токоведущими частями. Сертифицирован для работы в помещениях с нормальной влажностью и отсутствием взрывоопасных смесей.

Преимущества

• Поддержка трёх режимов работы - гибкость для разных задач
• Возможность одновременного управления нагревом и охлаждением
• Автоматическая и ручная настройка ПИД-регулятора снижает время запуска системы
• RS-485 с Modbus RTU позволяет интегрировать прибор в централизованную систему сбора данных
• Высокая степень защиты IP65 допускает установку в сложных условиях (пыль, брызги воды)
• Три выхода позволяют заменить несколько одноканальных приборов

Ограничения применения

• Не поддерживает цифровые входы - нельзя подключать импульсные датчики (например, энкодеры)
• Работает только с одним аналоговым датчиком - невозможно одновременно контролировать два параметра
• Напряжение питания фиксировано - 230 В, несовместим с сетью 12/24/48 В постоянного тока
• Не предназначен для установки вне помещений или в зонах с постоянным воздействием прямого потока воды

Примеры использования

• Регулирование температуры в сушильном шкафу: датчик температуры подключен к входу, один выход управляет ТЭНом, второй - вентилятором, третий - аварийной сигнализацией
• Контроль уровня воды в резервуаре: датчик уровня подключён к входу, выходы управляют насосом, переключают режим наполнения/слива и активируют оповещение при высоком уровне
• Система пастеризации: ПИД-регуляция температуры с выводом на нагреватель и охладитель, третий выход - аварийное отключение при превышении порога

Практические советы

• Перед первым запуском выполните настройку типа датчика (термопара, терморезистор, токовый сигнал) в меню прибора - неверный тип вызывает некорректные показания
• При использовании ПИД-режима рекомендуется провести автонастройку - она определяет коэффициенты автоматически, исключая ручной подбор
• Выходы можно перефункционировать: например, вместо сигнализации использовать их для управления двумя нагрузками и одной аварийной кнопкой
• Для удалённого мониторинга используйте модуль RS-485 - подключите к PLC или SCADA-системе, чтобы получать данные и изменять параметры дистанционно
• Проверьте посадочное место перед установкой: размеры корпуса должны соответствовать нише в щите, особенно если планируете групповое размещение нескольких TER101
