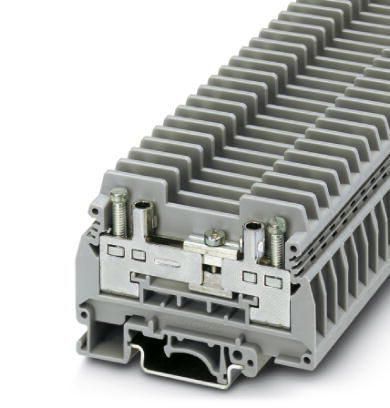

Измерительная клемма с ползунковым размыкателем URTK/S | 0311087 Phoenix Contact

Измерительная клемма с ползунковым размыкателем URTK/S от Phoenix Contact - это надёжное решение для безопасного измерения тока в цепях до 400 В без разрыва провода. Подходит для монтажа на DIN-рейку и используется там, где требуется частый доступ к цепи для диагностики или тестирования.

Назначение и область применения

Измерительная клемма с ползунковым размыкателем URTK/S позволяет временно отключить токовую цепь для замеров мультиметром или подключения контрольного оборудования, не перерезая провод. Это особенно удобно при обслуживании автоматических систем, распределительных щитов и промышленного оборудования. Клемма устанавливается последовательно в цепь и остаётся в работе даже во время измерений - достаточно просто передвинуть ползунок.

Технические характеристики

• Номинальное напряжение: 400 В
• Номинальный ток: 41 А
• Рабочий диапазон сечения провода: 0,5–10 мм2
• Тип подключения: винтовые зажимы
• Число ярусов: один
• Монтаж: на DIN-рейку типа NS 35/7,5
• Количество контрольных отверстий: два
• Поддерживаемые контакты: 4 мм штекеры, винтовые или коммутационные перемычки

Совместимость и монтаж

Измерительная клемма с ползунковым размыкателем URTK/S совместима со всеми стандартными DIN-рейками NS 35/7,5. Установка занимает несколько секунд: клемму просто защёлкивают на рейку. Для подключения проводов используйте винтовые зажимы - затягивать следует усилием, достаточным для плотного контакта, но без перегрузки. Оба контрольных отверстия позволяют одновременно подключить два измерительных устройства или использовать одно отверстие для штекера, а второе - для перемычки.

Безопасность и стандарты

Измерительная клемма с ползунковым размыкателем URTK/S соответствует требованиям безопасности для промышленной электроники. Конструкция исключает случайное прикосновение к токоведущим частям при закрытом ползунке. Ползунковый механизм обеспечивает физическое отключение цепи - это снижает риск поражения током при проведении работ. Напряжение 400 В и ток 41 А обеспечивают работу в большинстве промышленных сетей переменного тока.

Преимущества

• Не требует отключения питания для проведения измерений - можно работать в режиме онлайн
• Удобство проверки: два контрольных отверстия позволяют подключать сразу два прибора
• Стандартный монтаж на DIN-рейку - легко интегрируется в существующие щиты
• Широкий диапазон сечений проводов (0,5–10 мм2) - подходит для силовой и слаботочной цепей
• Надёжная фиксация проводов через винтовые зажимы - минимизирует нагрев и окисление контактов

Ограничения применения

• Не предназначена для постоянного использования в качестве коммутационного элемента - ползунок рассчитан на частое, но не на ежедневное переключение тысяч раз
• Не рекомендуется применять в цепях с импульсными нагрузками выше 41 А или при высоких частотах (>50 Гц), так как возможна потеря точности измерений
• Запрещено использование в средах с повышенной взрывоопасностью или агрессивными химическими веществами - корпус не имеет специальной защиты IP

Примеры использования

• Измерение тока в цепи управления станком CNC без остановки производства
• Диагностика потребления энергии на участке конвейера
• Настройка терморегуляторов в системах отопления
• Обслуживание распределительных щитов в жилых комплексах и офисах
• Тестирование цепей освещения с использованием клещей или мультиметра

Практические советы

• Перед установкой убедитесь, что сечение вашего провода попадает в диапазон 0,5–10 мм2 - меньшие или большие провода могут вызвать плохой контакт или повреждение зажима
• При использовании перемычек выбирайте медные с хорошей изоляцией - они должны точно входить в отверстия 4 мм
• Не забудьте отключить питание при первичном подключении клеммы - хотя ползунок даёт возможность работы под напряжением, начальная установка должна выполняться по правилам безопасности
• Проверяйте состояние винтовых зажимов каждые 6–12 месяцев - особенно в условиях вибраций или температурных колебаний
• URTK/S - это часть серии измерительных решений Phoenix Contact; при необходимости замены или расширения системы ищите совместимые модели с таким же типом монтажа и разъёмами
