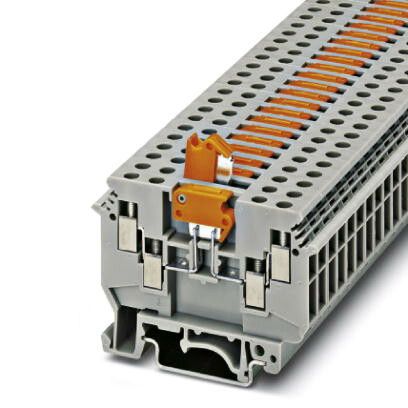

Клемма с ножевым размыкателем UDK 4-MTK-P/P Phoenix Contact 2775210

Клемма с ножевым размыкателем UDK 4-MTK-P/P от Phoenix Contact предназначена для безопасного отключения цепей постоянного тока в распределительных щитах. Устройство сочетает функции надёжной клеммы и механического размыкателя в одном компактном корпусе, что упрощает обслуживание и повышает удобство монтажа.

Назначение и область применения

Клемма с ножевым размыкателем UDK 4-MTK-P/P используется для коммутации и отключения нагрузки в цепях постоянного тока до 690 В. Применяется в системах управления, автоматизации, энергообеспечении оборудования, где требуется физическое отключение питания для ремонта, техобслуживания или аварийного отключения. Подходит для установки в шкафах управления станков, конвейеров, зарядных устройств и других промышленных объектов.

Технические характеристики

• Рабочее напряжение: до 690 В постоянного тока
• Номинальный ток: 8 А (при 690 В DC)
• Количество полюсов: 1
• Тип контактов: ножевой размыкатель с зажимами для проводов
• Подключаемые провода: до 2,5 мм2 (медные жилы)
• Степень защиты: IP20 (защита от доступа пальцев и предметов >12 мм)
• Монтаж: на DIN-рейку 35 мм
• Габариты: соответствуют стандартным размерам модульных устройств

Совместимость и монтаж

UDK 4-MTK-P/P совместим со всеми типами DIN-реек шириной 35 мм, используемых в промышленных щитах. Для монтажа достаточно защёлкнуть устройство на рейке - дополнительная фиксация не требуется. Клеммы позволяют подключить одножильные или многожильные провода сечением до 2,5 мм2 без предварительной опрессовки. Зажимы затягиваются отверткой с плоским лезвием. Размыкатель имеет ручку для ручного включения/выключения - операцию можно выполнять без инструментов.

Безопасность и стандарты

Устройство соответствует требованиям IEC 60947-3 для выключателей-разъединителей и IEC 60664-1 для изоляционных расстояний. Конструкция обеспечивает видимый разрыв цепи при отключенном положении - важное требование для безопасности персонала при работах на оборудовании. Ножевой механизм исключает случайное замыкание при открытом состоянии.

Преимущества

• Объединяет функции клеммы и размыкателя - экономит место в щите
• Видимый разрыв цепи - соответствие нормам электробезопасности
• Простое ручное управление - не нужна автоматика
• Надёжный контакт благодаря медному ножевому механизму
• Легко проверяется состояние (включено/выключено) визуально

Ограничения применения

• Не предназначен для частых включений/выключений - не рассчитан на интенсивную коммутацию
• Не работает с переменным током выше 690 В
• Запрещён монтаж во взрывоопасных средах - степень защиты IP20 недостаточна
• Не рекомендован для цепей с высокими импульсными токами (например, светодиодные драйверы без фильтрации)

Примеры использования

• Отключение питания контроллера PLC перед сервисным обслуживанием
• Физический разрыв цепи зарядного устройства для батарей
• Изолирование участка конвейера для проведения ремонтных работ
• Ручной выключатель в распределительной коробке системы освещения постоянного тока

Практические советы

• Перед монтажом убедитесь, что питание отключено - даже при открытом размыкателе возможен потенциал на входе
• При подключении проводов не допускайте оголения жилы более чем 8–10 мм - это гарантирует плотный контакт
• Не используйте UDK 4-MTK-P/P вместо автоматического выключателя - он не обладает защитой от перегрузки или КЗ
• Проверяйте состояние размыкателя после нескольких циклов работы - при появлении нагрева или запаха горелого немедленно замените устройство
• При групповой установке нескольких клемм соблюдайте минимальный интервал между ними - не менее 10 мм для теплоотвода
