Клемма с ножевым размыкателем винтовая 4 кв.мм OptiClip CKT-4-MT-N-I-серый - 289795 КЭАЗ

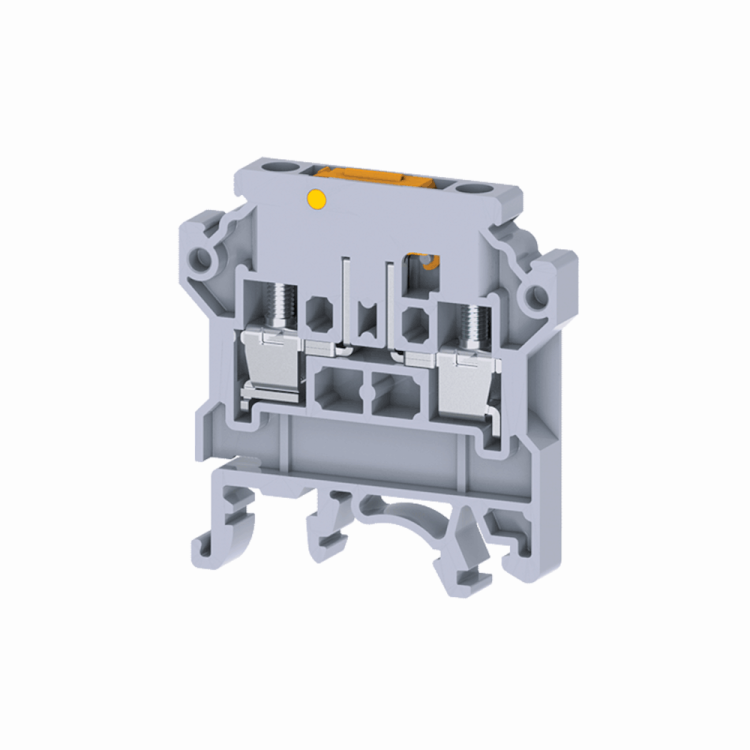

Клемма с ножевым размыкателем винтовая 4 кв.мм серая CKT-4-MT-N-I от КЭАЗ Optima - это компактное устройство для безопасного и удобного коммутирования проводов в распределительных щитах. Подходит для монтажа на DIN-рейку, обеспечивает надёжный винтовой контакт и возможность ручного разрыва цепи через встроенный рычажок.

Назначение и область применения

Клемма CKT-4-MT-N-I используется для создания разъёмных электрических соединений в распределительных шкафах и щитах автоматических систем управления (САУ). Применяется там, где требуется частое обслуживание, диагностика или временное отключение участка цепи - например, в пультах управления, контроллерах, устройствах защиты и измерения.

Подходит для работы в цепях постоянного и переменного тока с напряжением до 800 В. Часто встречается в промышленной автоматике, на конвейерах, в системах освещения и вентиляции.

Технические характеристики

• Номинальный ток: 28 А
• Номинальное напряжение: 800 В
• Поперечное сечение провода: 0,2–6 мм2 (оптимально для 0,2–4 мм2, как указано в описании)
• Количество контактов: 2 (вход и выход)
• Тип соединения: винтовое
• Способ монтажа: на DIN-рейку или G-рейку
• Количество уровней: 1
• Позиция подключения: сбоку
• Цвет корпуса: серый
• Класс воспламеняемости изоляции: V0 (материал самозатухающий, не поддерживает горение)

Совместимость и монтаж

CKT-4-MT-N-I устанавливается на стандартную DIN-рейку шириной 35 мм. Монтаж осуществляется защёлкиванием - никаких инструментов не требуется. Для фиксации достаточно плотно вставить клемму в рейку до характерного щелчка.

Провода зажимаются винтом с помощью отвертки. Диаметр отверстия под винт рассчитан под стандартные жилы: однопроволочные и многопроволочные медные провода сечением от 0,2 до 6 мм2. Убедитесь, что изоляция удалена на 6–8 мм - слишком длинная оголённая часть может вызвать замыкание между соседними клеммами.

Винты имеют специальную форму - они служат гнездами для тестовых щупов. Это позволяет проверять наличие напряжения без демонтажа проводов.

Безопасность и стандарты

Изоляционный материал соответствует классу воспламеняемости V0 - при возгорании он самостоятельно затухает, снижая риск распространения пламени внутри шкафа. Соответствует требованиям безопасности для оборудования, работающего в условиях повышенной нагрузки.

Рабочее напряжение 800 В соответствует нормам для промышленных систем. Номинальный ток 28 А достаточен для большинства задач управления и контроля, но не предназначен для силовых цепей выше 30 А.

Преимущества

• Встроенный ножевой размыкатель позволяет оперативно отключать цепь без откручивания винтов - особенно удобно при диагностике или ремонте.
• Винты с функцией тестового гнезда позволяют использовать мультиметр прямо через них - экономят время при проверках.
• Максимальная совместимость с проводами до 6 мм2 - можно использовать даже более толстые жилы, чем заявлено в названии (4 мм2), если они качественно подготовлены.
• Стандартный форм-фактор и цвет (серый) обеспечивают единообразие при сборке шкафов.
• Высокий класс горючести V0 повышает безопасность в закрытых металлических шкафах.

Ограничения применения

• Не рекомендуется для цепей с током свыше 28 А - возможен перегрев и деформация контактов.
• Не предназначена для алюминиевых проводов - только для меди.
• Запрещено применять в средах с высокой влажностью, агрессивными газами или пылью без дополнительной герметизации - IP-класс не указан, значит, защита минимальна.
• Не следует использовать в местах с вибрацией без дополнительной фиксации - винтовые соединения могут ослабнуть со временем.
• Нельзя монтировать на рейки других типов, кроме DIN/G - несовместим с другими системами крепления.

Примеры использования

• Отключение входа питания PLC-контроллера для профилактики.
• Подключение датчиков температуры и давления в панели управления станком.
• Разрыв цепи сигнализации для проведения испытаний системы аварийного отключения.
• Обвязка реле и предохранителей в распределительном щите объекта.

Практические советы

• Перед зажимом провода убедитесь, что он не перегнут и не имеет обломанных жил - это снижает контактное сопротивление.
• При использовании многожильных проводов используйте наконечники - так контакт будет надёжнее и долговечнее.
• Проверьте момент затяжки винта: переусердствовать нельзя - можно сломать пластиковую вставку; недостаточно - контакт будет греться.
• При групповой установке нескольких CKT-4-MT-N-I соблюдайте интервал между ними - не допускайте соприкосновения боковых поверхностей, чтобы избежать пробоя.
• При замене клеммы всегда отключайте питание - даже при выключенном размыкателе есть вероятность наличия потенциала на другом конце цепи.
