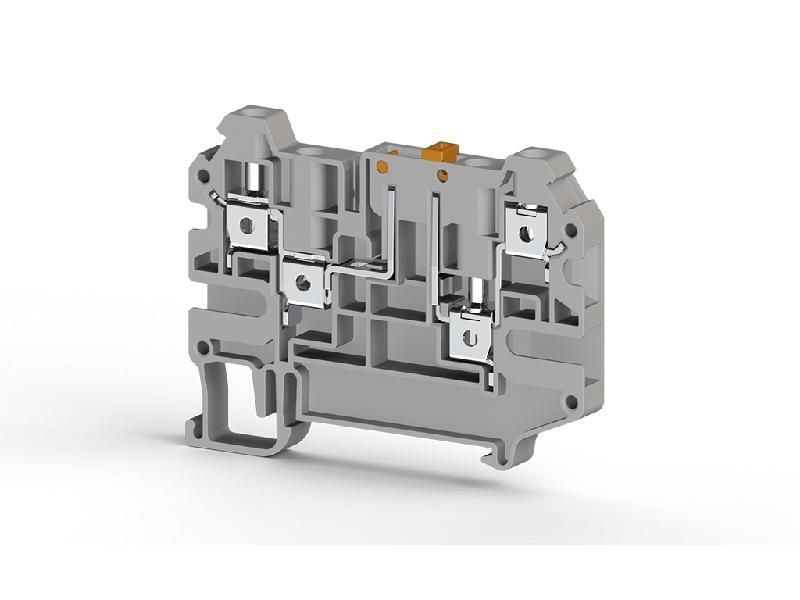

Клеммник 4-х выводной с размыкателем 4кв.мм сер. AVK 4 CCA Klemsan 325219

Клеммник 4-х выводной с размыкателем 4 кв.мм от Klemsan - компактный устройство для надёжного соединения проводов сечением до 4 кв.мм с возможностью быстрого отключения цепи без демонтажа. Подходит для распределительных щитов, автоматизации оборудования и промышленных систем.

Назначение и область применения

Клеммник 4-х выводной с размыкателем 4 кв.мм предназначен для коммутации силовых и управляющих цепей в условиях, где требуется частое отключение питания без инструментов. Удобен там, где важно быстро изолировать участок цепи - например, при обслуживании станков, насосов, освещения или конвейеров. Размыкатель позволяет безопасно работать с токоведущими частями, не откручивая винты.

Технические характеристики

• Количество выводов: 4
• Максимальная площадь сечения провода: 4 кв.мм
• Тип размыкателя: рычажный, однополюсный
• Материал корпуса: самозатухающий термопластик
• Материал контактов: медный сплав с никелевым покрытием

Совместимость и монтаж

Клеммник 4-х выводной с размыкателем 4 кв.мм монтируется на DIN-рейку шириной 35 мм. Для подключения используйте провода с зачищенной жилой длиной 8–10 мм. Зажим осуществляется винтом M3.5 - затягивать следует усилием 0,4 Нм, чтобы не повредить контактную группу. Размыкатель работает механически: переводите рычаг в положение “OFF” для отключения, “ON” - для восстановления связи. Клеммник 4-х выводной с размыкателем 4 кв.мм совместим с любыми стандартными кабелями до 4 кв.мм - одножильными и многожильными (с наконечниками или без).

Безопасность и стандарты

Изделие соответствует требованиям IEC 60947-7-1 для коммутационных аппаратов в распределительных устройствах. Корпус выполнен из материала, устойчивого к возгоранию (UL94 V-0). Работает при температуре от -25C до +70C. Не предназначено для работы в взрывоопасных зонах.

Преимущества

• Размыкатель исключает необходимость откручивания винтов при отключении - экономит время при плановом обслуживании.
• Чёткая визуальная индикация состояния: рычаг вверх - цепь замкнута, вниз - разомкнута.
• Уплотнённая конструкция снижает риск окисления контактов даже в условиях повышенной влажности.
• Клеммник 4-х выводной с размыкателем 4 кв.мм легко фиксируется на рейке и не требует дополнительных креплений.

Ограничения применения

• Не использовать для проводов сечением более 4 кв.мм - есть риск перегрева и потери контакта.
• Не рассчитан на постоянные импульсные нагрузки выше 10 А - применяйте только для номинального тока до 16 А.
• Запрещена установка в местах с прямым воздействием воды, масла или химически активных сред.
• Не рекомендован для высокочастотных сигналов (например, Ethernet, RS-485) - используется только для переменного/постоянного тока.

Примеры использования

• Подключение двигателя насоса в щите управления - можно отключить питание без доступа к шинам.
• Разветвление цепи освещения в производственном помещении - удобно выключать одну ветку для ремонта.
• Обслуживание системы аварийного освещения - размыкатель позволяет проверить батареи без отключения всего щита.

Практические советы

• Перед монтажом убедитесь, что провод не имеет повреждений изоляции - особенно важна целостность при использовании размыкателя.
• Если используете многожильный провод, лучше применить наконечники типа “штырь” - так контакт будет надёжнее.
• Проверьте плотность зажима после первого включения: через 1–2 часа повторно подтяните винты, если провода немного просели.
• Для долговечности не допускайте частых переключений рычага - не более 10 раз в день при максимальной нагрузке.
• Артикул 325219 от Klemsan - оптимален для замены аналогичных моделей других брендов, если габариты и сечение совпадают.
