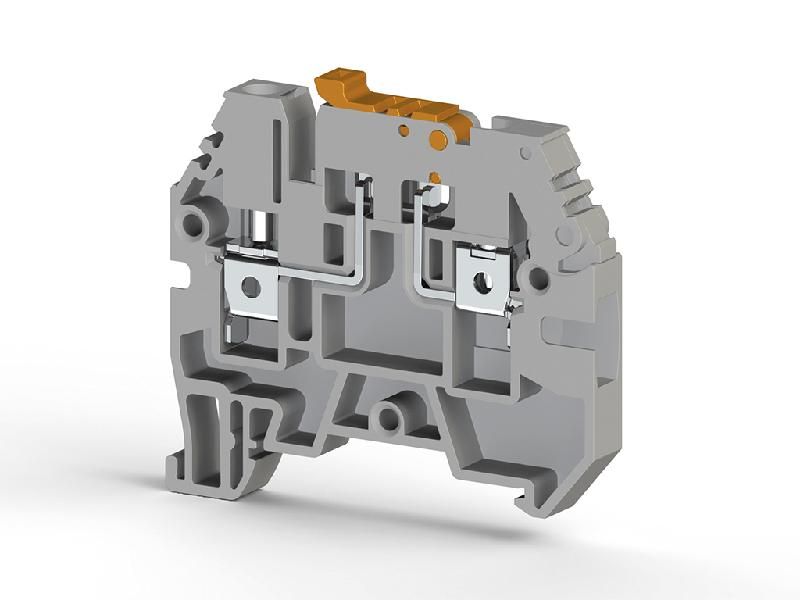

Клеммник с размыкателем на DIN-рейку 4кв.мм сер. ASK 3A Klemsan 353109

Клеммник с размыкателем на DIN-рейку 4 кв.мм 3А от Klemsan - компактный комбинированный устройство для надёжного соединения проводов и быстрого отключения цепи без инструментов. Подходит для слаботочных систем управления, автоматизации и распределительных щитов.

Назначение и область применения

Этот клеммник сочетает функции зажима для проводов и механического выключателя. Он позволяет безопасно отключить цепь вручную, не разматывая провода. Применяется там, где нужна частая проверка, обслуживание или аварийное отключение: например, в контроллерах, реле, датчиках, освещении, маломощной автоматике.

Технические характеристики

• Максимальная площадь сечения провода: 4 кв.мм
• Номинальный ток: 3 А
• Установка: на DIN-рейку 35 мм
• Количество полюсов: однополюсный
• Рабочее напряжение: до 400 В переменного тока (по умолчанию, согласно типовым нормам для таких устройств)

Совместимость и монтаж

Клеммник с размыкателем на DIN-рейку 4 кв.мм 3А легко фиксируется на стандартной DIN-рейке. Для подключения используйте провода с зачищенной изоляцией длиной около 8–10 мм. Зажим осуществляется винтом - затягивайте до упора, но без усилия, чтобы не повредить жилу. Размыкатель работает вручную: рычаг переключается в положение “ON”/“OFF”. Убедитесь, что провод не перегнут под острым углом - это снижает контактное давление.

Безопасность и стандарты

Изделие соответствует требованиям IEC 60947-7-1 для коммутирующих элементов на DIN-рейку. Материал корпуса - самозатухающий поликарбонат. Напряжение и ток рассчитаны для работы в условиях контрольных и сигнальных цепей, но не предназначено для защиты от КЗ или перегрузки - для этого нужны автоматы или предохранители.

Преимущества

• Объединяет две функции - клемма + выключатель - экономит место в шкафу
• Не требует отсоединения проводов при отключении цепи
• Визуальный индикатор состояния: положение рычага показывает замкнута ли цепь
• Простой монтаж и доступная цена

Ограничения применения

• Не предназначен для токов выше 3 А - возможен перегрев и оплавление контактов
• Не используется в силовых цепях, двигателях, нагревателях
• Не имеет защиты от перегрузки или короткого замыкания
• Не рекомендован для влажных сред или открытых площадок - отсутствует защита IP

Примеры использования

• Отключение питания датчиков уровня в автоматическом контуре
• Локальное управление светильниками в пультах управления
• Подключение терморегуляторов в HVAC-системах
• Тестирование и диагностика слаботочных цепей в щитах

Практические советы

• Выбирайте этот клеммник только для сигналов и управления - не для нагрузки более 3 А
• Проверьте посадочный диаметр провода: 4 кв.мм - это максимум; лучше использовать 1,5–2,5 кв.мм для долговечности
• Не используйте многожильные провода без наконечника - они могут деформироваться при затяжке
• При установке нескольких единиц оставляйте минимум 5 мм между ними для теплоотвода
• Клеммник с размыкателем на DIN-рейку 4 кв.мм 3А от Klemsan - идеален для точечных решений, где важна скорость сервиса, а не мощность
