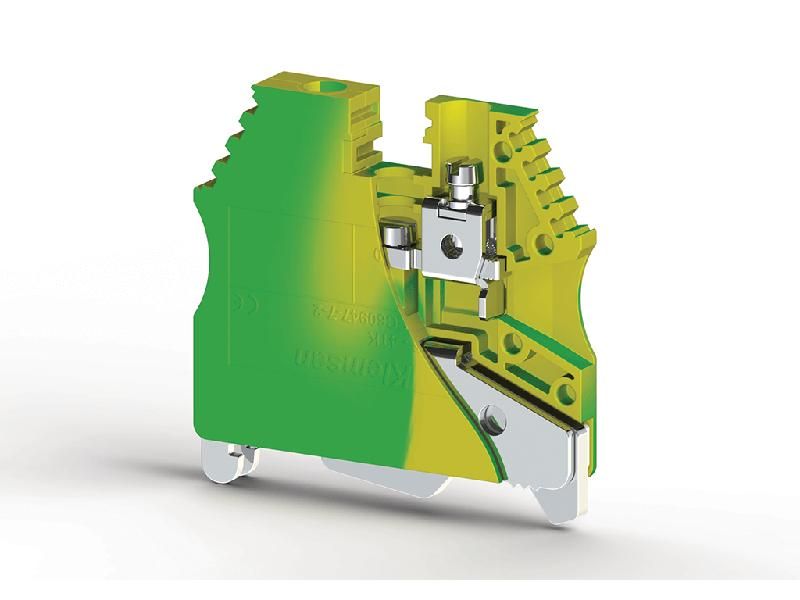

Клеммник AVK 2.5-4TK 2.5-4 кв.мм на DIN-рейку Klemsan 334450

Клеммник на DIN-рейку 2.5 – 4 кв.мм (земля) от Klemsan предназначен для надёжного соединения заземляющих проводников в распределительных щитах. Артикул 334450 обеспечивает простую установку и долговечную работу в условиях промышленной автоматизации.

Назначение и область применения

Этот клеммник используется исключительно для подключения заземляющих проводов. Он применяется в электрических щитах для создания единой системы защиты от поражения током - например, в системах TN-S или TT. Подходит для объектов с высокими требованиями к безопасности: заводские линии, насосные станции, системы освещения, оборудование с металлическими корпусами.

Технические характеристики

• Рабочий диапазон сечений провода: 2,5–4 мм2
• Монтаж на DIN-рейку типа TS35/7,5 или TS35/15
• Максимальный ток: до 32 А (при температуре +40 C)
• Материал контактов: медная сплавная лента с никелированием
• Изоляция: самозатухающий полиамид (UL94 V-0)
• Цвет: жёлто-зелёный (стандарт цветовой маркировки PE)

Совместимость и монтаж

Клеммник на DIN-рейку 2.5 – 4 кв.мм (земля) устанавливается стандартным способом - защёлкивается на DIN-рейку без инструментов. Для подключения провода достаточно ослабить винт, вставить жилу до упора и затянуть моментом около 0,5 Нм. Не требует предварительной зачистки изоляции - можно использовать провода с изолированными концами, если они подходят по диаметру. Каждый контакт рассчитан на один провод - многожильные провода рекомендуется обжимать наконечниками.

Безопасность и стандарты

Произведён в соответствии с IEC 60947-7-1 и ГОСТ Р МЭК 60947-7-1. Соответствует требованиям к заземляющим устройствам согласно ПУЭ. Сертифицирован для работы в помещениях класса IP20. Устойчив к перепадам температур от -25 C до +85 C.

Преимущества

• Жёлто-зелёная окраска сразу указывает на функцию заземления - снижает риск ошибки при обслуживании
• Никелированные контакты обеспечивают устойчивость к окислению даже во влажной среде
• Фиксация провода происходит через надёжный винтовой зажим без необходимости сверления или пайки
• Компактная форма позволяет размещать несколько клеммников рядом без потери доступа к винтам

Ограничения применения

• Не предназначена для подключения силовых фазных или нулевых проводников - только для PE
• Не допускается использование с проводами меньше 2,5 мм2 или больше 4 мм2 - возможна потеря контакта или повреждение зажима
• Не подходит для внешней установки или помещений с повышенной запылённостью - степень защиты IP20 не обеспечивает защиту от пыли и брызг
• Не рекомендовано применять в цепях переменного тока выше 1000 В

Примеры использования

• Подключение корпусов частотных преобразователей к шине заземления в цехе
• Объединение заземляющих проводов от нескольких станков в одном щите управления
• Завершение контура заземления в распределительном пункте торгового центра
• Соединение экранов кабелей связи с основной заземляющей шиной

Практические советы

• Перед монтажом проверьте сечение провода - используйте штангенциркуль, особенно если провод многожильный
• При использовании гибких проводов лучше применять наконечники типа “штыревые” или “втулочные”, чтобы избежать выскальзывания жил
• Проверяйте плотность затяжки винта - недостаточно затянутый контакт нагревается, слишком сильный - рискуете сломать пластиковую часть
• На одной рейке можно комбинировать этот клеммник с другими от Klemsan - все изделия совместимы по форме и шагу крепления
• Артикул 334450 часто заказывают в комплекте с аналогичными клеммниками для N и L - удобнее собирать всю группу сразу
