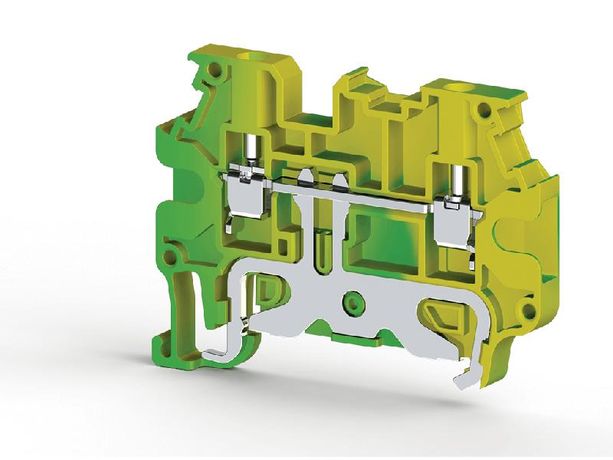

Клеммник на DIN-рейку 2.5кв.мм с двумя перем. (земля) AVK 2.5RT Klemsan 334280

Клеммник на DIN-рейку 2.5 кв.мм с двумя перемычками (земля) от Klemsan предназначен для надёжного соединения заземляющих проводников в распределительных щитах. Артикул 334280 обеспечивает простую и безопасную сборку контура заземления без дополнительных инструментов.

Назначение и область применения

Этот клеммник используется исключительно для создания заземляющего контура в электроустановках. Он позволяет соединить несколько заземляющих проводов между собой и с основной шиной заземления. Подходит для установки в силовых, автоматизированных и распределительных щитах на DIN-рейку. Применяется в жилых домах, промышленных объектах, офисах и на производстве там, где требуется надёжное заземление оборудования.

Технические характеристики

• Сечение провода: до 2,5 мм2 - оптимально для медных заземляющих проводников стандартного сечения;
• Количество входов: два - каждый вход рассчитан на один провод;
• Перемычки: две металлические перемычки внутри корпуса обеспечивают постоянный электрический контакт между входами;
• Материал контактов: латунь с никелевым покрытием - устойчив к окислению и коррозии;
• Крепление: фиксация на DIN-рейку типа TS35/7,5 или TS35/15;
• Рабочее напряжение: до 500 В переменного тока - соответствует требованиям для бытовых и промышленных сетей;
• Степень защиты: IP20 - защищён от доступа пальцев и крупных предметов, но не герметичен.

Совместимость и монтаж

Клеммник совместим со всеми стандартными DIN-рейками, используемыми в электрощитах. Для монтажа достаточно защёлкнуть его на рейку - никаких болтов или саморезов не требуется. Для подключения проводов ослабьте винты на контактах, вставьте зачищенный провод (длина зачистки - около 8–10 мм), затем плотно затяните винты отверткой. Перемычки уже установлены внутри - дополнительно ничего подсоединять не надо. Убедитесь, что все провода имеют одинаковое сечение и материал (медные).

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р МЭК 60947-7-1 и IEC 60947-7-1 для компонентов распределительных устройств. Контакты выполнены из материалов, не выделяющих токсичных веществ при нагреве. Напряжение 500 В обеспечивает безопасную работу в сетях до 400 В трёхфазного питания.

Преимущества

• Уже готовые внутренние перемычки - экономят время при сборке и снижают риск ошибки;
• Легко проверить целостность цепи - наличие двух контактов и перемычек делает диагностику простой;
• Надёжная фиксация на рейке - не выпадает даже при вибрациях;
• Чёткая маркировка входов - удобно при обслуживании и модификации схемы.

Ограничения применения

• Не предназначена для подключения алюминиевых проводов - возможна коррозия и плохой контакт;
• Не использовать вне закрытых щитов - степень защиты IP20 не защищает от влаги и пыли;
• Не применять для токов выше 25 А - максимальная нагрузка ограничена сечением 2,5 мм2;
• Не заменяет главную заземляющую шину - служит лишь для распределения заземления внутри щита.

Примеры использования

• Подключение заземляющих проводов от корпусов станков, шкафов управления и светильников в цехе;
• Объединение нескольких заземляющих проводов от розеток в квартирном щитке перед выходом на этажную шину;
• Создание точки заземления для систем автоматизации, таких как PLC или частотные преобразователи.

Практические советы

• Перед установкой всегда проверяйте, что провода зачищены равномерно и без повреждений жилы;
• Затягивайте винты усилием рук - перетягивать нельзя, чтобы не повредить контактную пластину;
• Если нужен более высокий уровень защиты - выбирайте клеммники с IP65/IP67, но они будут дороже и больше;
• Артикул 334280 от Klemsan - хорошая базовая модель; если планируете много точек заземления - берите сразу несколько экземпляров для запаса.
