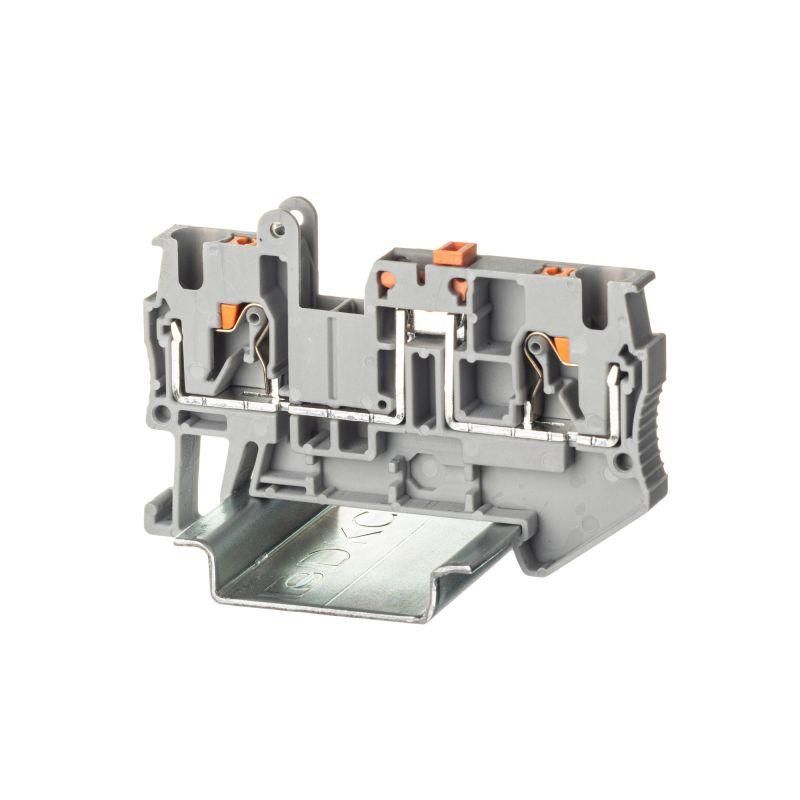

Клемма с размыкателем, зажим push-in, 2 точки подключения, 4 кв.мм, серая | VPR-4-MT DKC ДКС

Клемма с размыкателем DKC (ДКС) vpr-4-mt - это надёжное устройство для быстрого соединения и разрыва цепи с пружинным зажимом Push-in, предназначенное для монтажа на DIN-рейку. Подходит для работы в автоматике, управления оборудованием и распределительных щитах с нагрузкой до 20 А.

Назначение и область применения

Клемма с размыкателем DKC vpr-4-mt используется для соединения двух проводников и безопасного разрыва цепи без демонтажа. Это позволяет выполнять обслуживание, замену оборудования или модификацию схемы при выключенном питании - без откручивания винтов и перебора проводов. Устройство особенно удобно там, где требуется частая проверка или изменение подключений: в системах автоматизации, панелях управления, конвейерах, насосных станциях и освещении.

Технические характеристики

• Номинальный ток: 20 А
• Номинальное напряжение: 500 В
• Поперечное сечение провода: 0,2–6 мм2 (для однопроволочных и многопроволочных)
• Сечение особо тонкопроволочного провода: 0,2–4 мм2
• Шаг подключения: 6,2 мм
• Высота: 41,7 мм
• Рабочая температура: от –40 C до +105 C
• Материал корпуса: термопласт PA 6.6 (полиамид)
• Класс воспламеняемости: V0 (UL-94) - самозатухающий материал
• Цвет: серый
• Способ монтажа: DIN-рейка 35 мм
• Количество точек подключения: 2
• Позиция ввода: сверху
• Тип размыкателя: поворотный
• Тип кросс-соединения: втычной
• Требует торцевую пластину: да

Совместимость и монтаж

Клемма DKC vpr-4-mt устанавливается на стандартную DIN-рейку 35 мм. Для фиксации необходимо защёлкнуть её на рейке - никаких винтов не требуется. После установки провода вводятся сверху в пружинные зажимы Push-in: достаточно вставить подготовленный провод до упора - контакт формируется автоматически. Для отключения - нажмите рычаг размыкателя и вытащите провод.

Устройство имеет два канала для втычных перемычек - можно легко соединить соседние клеммы без внешних проводов. Обязательно используйте торцевую пластину для защиты контактов и предотвращения случайного прикосновения. Клемма совместима с другими изделиями серии Push-in от DKC.

Безопасность и стандарты

Корпус изготовлен из материала с классом горючести V0 - он не поддерживает горение и сам затухает после удаления источника пламени. Это соответствует требованиям UL-94 и обеспечивает повышенную пожаробезопасность в шкафах и распределительных устройствах. Работа при экстремальных температурах (до +105 C) допускает применение в условиях нагрева от близлежащего оборудования.

Преимущества

• Зажим Push-in исключает необходимость отвертки - монтаж и демонтаж проводов выполняются одной рукой.
• Поворотный размыкатель позволяет легко отключить одну цепь без влияния на другую.
• Втычные перемычки обеспечивают компактное и надёжное кросс-соединение между соседними клеммами.
• Стандартная ширина 6,2 мм позволяет плотно упаковать несколько клемм на одной рейке.
• Класс V0 и широкий диапазон температур делают клемму пригодной для жёстких условий эксплуатации.

Ограничения применения

• Не рекомендуется использовать для проводов с сечением более 6 мм2 - возможен плохой контакт или повреждение зажима.
• Подходит только для медных проводов; не предназначена для алюминиевых или многожильных проводов с плохо обжатыми концами.
• Обязательно использование торцевых пластин - без них есть риск поражения током при доступе к контактам.
• Не следует применять в средах с постоянными механическими вибрациями без дополнительной фиксации - хотя зажим надёжный, длительные удары могут ослабить контакт.

Примеры использования

• Разрыв цепи питания двигателя в панели управления - для диагностики без отключения всего щита.
• Подключение датчиков и исполнительных механизмов в автоматизированных линиях.
• Распределение сигнальных цепей 24 В в контроллерах PLC.
• Создание временных ответвлений при тестировании схем.

Практические советы

• Перед введением провода в зажим обязательно зачистите его на 8–10 мм - слишком длинная зачистка может вызвать замыкание между контактами.
• Для многопроволочных проводов слегка закрутите жилы перед вставкой - так они лучше фиксируются в зажиме.
• Проверьте надёжность соединения: потяните провод слегка после введения - если не выскакивает, контакт установлен правильно.
• При использовании нескольких клемм подряд - всегда устанавливайте торцевые пластины на обоих концах группы.
• Учитывайте габариты: высота 41,7 мм и шаг 6,2 мм - рассчитывайте место на рейке заранее, чтобы не возникло переполнения.
