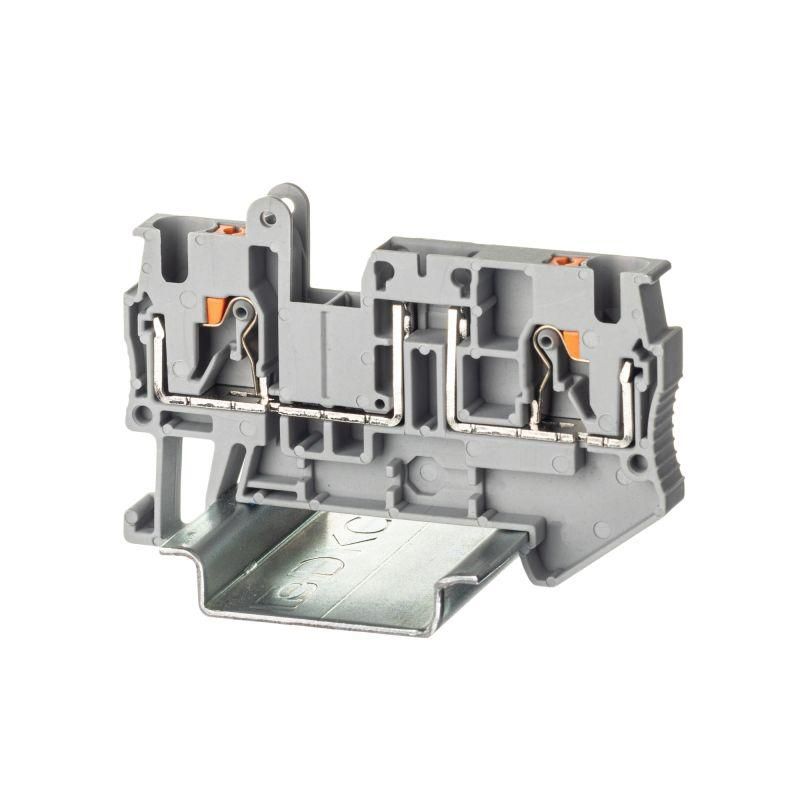

Клемма с размыкателем, зажим push-in, 2 точки подключения, 4 кв.мм, серая | VPR-4-TG DKC ДКС

Клемма с размыкателем DKC (ДКС) артикул vpr-4-tg - это надёжный элемент для быстрого и безопасного соединения двух проводников на DIN-рейке, позволяющий разрывать цепь без инструментов. Подходит для автоматизации, распределительных щитов и промышленного оборудования.

Назначение и область применения

Клемма с размыкателем vpr-4-tg используется для создания разрывов в электрической цепи при обслуживании или модификации оборудования. Благодаря поворотному размыкателю можно отключить участок цепи, не трогая остальные соединения. Применяется там, где требуется частая переконфигурация: в системах управления, на станках, конвейерах, в щитах автоматики. Особенно удобна при замене модулей, тестировании или профилактике.

Технические характеристики

• Номинальный ток: 20 А
• Номинальное напряжение: 500 В
• Поперечное сечение провода: 0,2–6 мм2 (для одножильных и многожильных)
• Сечение особо тонкопроволочных проводов: 0,2–4 мм2
• Шаг подключения: 6,2 мм
• Высота: 41,7 мм
• Рабочая температура: от –40 C до +105 C
• Тип зажима: Push-in (пружинный, безвинтовой)
• Тип размыкателя: поворотный
• Позиция ввода: сверху
• Материал корпуса: термопласт PA 6.6
• Класс горючести: V0 (UL-94)
• Монтаж: на DIN-рейку 35 мм
• Цвет: серый
• Количество точек подключения: 2
• Требует торцевую пластину: да

Совместимость и монтаж

Клемма vpr-4-tg устанавливается на стандартную DIN-рейку 35 мм. Для фиксации в ряду необходимо использовать торцевую пластину - она предотвращает выскальзывание и обеспечивает механическую целостность сборки. Установка происходит просто: клемму вставляют в рейку до характерного щелчка. Соединение проводов - без инструментов: зачищенный провод вставляется в отверстие сверху до упора. Вынимается провод нажатием на рычаг размыкателя. Клемма совместима с другими изделиями серии Push-in от DKC, что позволяет собирать модульные группы.

Безопасность и стандарты

Корпус изготовлен из материала с классом горючести V0 - самозатухающий, не распространяет пламя. Это соответствует требованиям UL-94 и делает клемму безопасной для использования в закрытых щитах. Работа при температуре до +105 C допускает применение в условиях повышенного тепла, например рядом с преобразователями или силовыми элементами. Напряжение 500 В и ток 20 А обеспечивают соответствие нормам для большинства промышленных сетей переменного тока.

Преимущества

• Быстрая установка и демонтаж проводов - не требуются отвёртки или гаечные ключи
• Удобный поворотный размыкатель позволяет отключать один канал без влияния на второй
• Стабильное контактное давление пружины снижает риск ослабления соединения со временем
• Защита от случайного выпадения провода благодаря механизму Push-in с фиксацией
• Серый цвет и единая форма упрощают визуальную идентификацию в плотных сборках
• Поддержка тонкопроволочных проводов до 4 мм2 - подходит для слаботочных сигналов

Ограничения применения

• Не предназначен для постоянного подключения проводов под нагрузкой более 20 А - превышение вызывает перегрев
• Запрещено использование в средах с высокой влажностью или воздействием масел, кислот - материал корпуса не рассчитан на химическую агрессию
• Не следует применять с проводами, имеющими жилы больше 6 мм2 - возможен выход из контакта
• Требует обязательной установки торцевой пластины; без неё клемма не будет устойчивой в длинном ряду
• Не подходит для монтажа в местах с вибрацией выше нормы - хотя зажим надёжный, длительные удары могут повредить механизм размыкателя

Примеры использования

• Разрыв цепи питания датчиков в автоматическом станке для проведения диагностики
• Подключение сигнальных линий в распределительном шкафу с возможным отключением одного контура
• Сборка групповой клеммной колодки для управления несколькими исполнительными устройствами
• Обслуживание системы освещения в холодильных камерах - клемма работает даже при –40 C

Практические советы

• Перед введением провода обязательно зачистите его на глубину 8–10 мм - недостаточно зачищенная жила не войдёт полностью и не зафиксируется
• Для многожильных проводов используйте наконечники - они предотвращают деформацию жил при вдавливании
• Проверьте, чтобы все клеммы в ряду были установлены с торцовыми пластинами - иначе сборка станет неустойчивой
• При необходимости отключения цепи - всегда поворачивайте размыкатель до упора, чтобы убедиться в полном разрыве
• Не используйте инструменты для удаления провода - только кнопка размыкателя. Применение отвёрток может повредить внутренний механизм
• При замене клеммы vpr-4-tg - проверяйте совпадение шага 6,2 мм с соседними элементами, особенно если смешиваются модели других производителей
