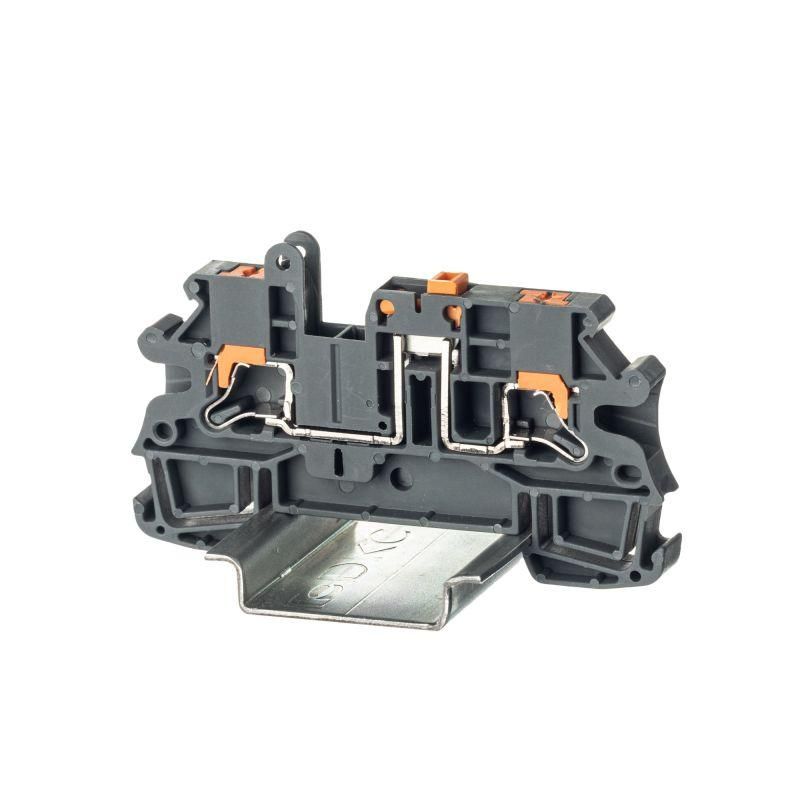

Клемма расцепительная Push-in 20А 500В 4мм² DKC (ДКС) IPR-4-MT

Клемма расцепительная DKC (ДКС) с зажимом push-in, артикул ipr-4-mt, предназначена для надёжного соединения и быстрого разрыва цепи в распределительных шкафах на DIN-рейке. Подходит для работы с медными и многожильными проводниками сечением от 0,2 до 6 мм2, обеспечивает доступ к цепи без демонтажа всей системы.

Назначение и область применения

Эта клемма используется там, где требуется частое переключение или обслуживание участка цепи - например, при замене предохранителей, тестировании оборудования или подключении контрольных устройств. Она позволяет физически разорвать цепь поворотом рычага, сохраняя целостность остальных соединений. Применяется в автоматике, системах управления, силовой коммуникации, пультах управления и других устройствах, смонтированных на DIN-рейке.

Технические характеристики

• Тип зажима: пружинный push-in - провода вводятся без инструментов
• Количество точек подключения: 2 (два входа/выхода на одну клемму)
• Сечение проводов: 0,2–6 мм2 (для однопроволочных); 0,2–4 мм2 (для тонкопроволочных гибких)
• Номинальный ток: 20 А
• Номинальное напряжение: 500 В
• Рабочий температурный диапазон: –40…+105 C
• Ширина: 6,2 мм; высота: 42 мм
• Материал корпуса: термопласт PA 6.6, класс горючести V0 (UL-94)
• Цвет: серый
• Способ монтажа: на DIN-рейку 35 мм
• Тип разделения: поворотный механизм - рычаг переводится в положение “разрыв”
• Подключение: сбоку
• Требует торцевой пластины: да - обязательна для завершения сборки группы клемм
• Исполнение ножей: поперечный - втычной, продольный - поворотный

Совместимость и монтаж

Клемма совместима с любыми стандартными DIN-рейками 35 мм. Устанавливается просто: защёлкивается на рейку до характерного щелчка. Для группового монтажа необходимо использовать торцовую пластину - она закрывает боковые поверхности и исключает риск случайного касания токоведущих элементов. Каждая клемма имеет два канала для установки втычных перемычек между соседними контактами. Соединение проводов происходит путём введения жилы в окно зажима до упора - достаточно слегка надавить. Отсоединение - через вытягивание провода с помощью специального инструмента (не требует отвертки).

Безопасность и стандарты

Корпус изготовлен из материала с классом самозатухаемости V0 - не распространяет пламя при возгорании. Номинальное напряжение 500 В соответствует требованиям EN 60947-7-1. Работа при экстремальных температурах (-40 C до +105 C) делает её пригодной для использования в холодных помещениях, на открытых площадках и в нагреваемых средах. Обязательное использование торцовой пластины гарантирует соответствие нормам безопасности при работе рядом с живыми частями.

Преимущества

• Быстрая установка и удаление проводов - без инструментов
• Функциональный разрыв цепи без отвинчивания - удобство при диагностике и ремонте
• Устойчивость к широкому диапазону температур
• Стандартный форм-фактор - легко интегрируется в существующие комплекты
• Защита от случайного выпадения проводов благодаря надёжному пружинному механизму
• Встроенные каналы для перемычек позволяют организовать параллельные соединения

Ограничения применения

• Не предназначен для постоянного подключения алюминиевых проводов - возможна коррозия и потеря контакта
• Запрещено применять с проводами свыше 6 мм2 - есть риск перегрева и выхода из строя
• Требует обязательного использования торцевой пластины при групповом монтаже - без неё нарушаются условия защиты
• Не рассчитана на частые механические нагрузки - не следует использовать как крепление для весомых кабелей
• Не рекомендовано для внешней установки без герметичной оболочки - хотя IP-класс не указан, материал не защищён от попадания воды внутрь

Примеры использования

• Обслуживаемый участок на панели управления станком - можно отключить один контур без остановки всего производства
• Контрольные точки в системе освещения - для проверки напряжения или замены светильников
• Распределительные коробки в промышленном оборудовании - для временного отключения датчиков
• Автоматические линии с частой настройкой - быстрая переустановка сигналов

Практические советы

• Перед введением провода убедитесь, что он полностью зачищен - лишняя изоляция может помешать плотному контакту
• Для гибких многожильных проводов используйте наконечники - они увеличат срок службы соединения
• Проверьте, чтобы все клеммы в ряду были заполнены торцевыми пластинами - особенно на конце секции
• При использовании в условиях вибраций дополнительно фиксируйте кабели хомутами - зажим не принимает усилие на выдергивание
• Помните: этот тип клеммы - не рубильник! Он служит для разъединения при обесточенной сети, а не для частого включения/выключения под нагрузкой
• Артикул ipr-4-mt - часть серии Push-in клеммы DKC (ДКС): другие модели этой серии имеют аналогичную технологию, но отличаются числом контактов или цветом
