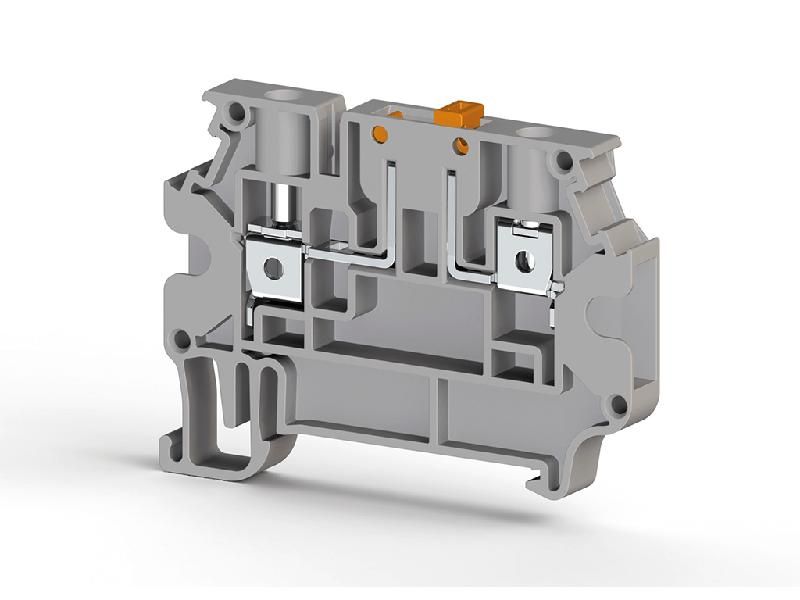

Клеммник 2-х выводной с размыкателем 4кв.мм сер. AVK 4A Klemsan 304380

Клеммник 2-х выводной с размыкателем 4 кв.мм от Klemsan (арт. 304380) предназначен для надёжного соединения проводов сечением до 4 мм2 с возможностью быстрого отключения цепи без демонтажа. Подходит для распределительных щитов, автоматических систем управления и оборудования с частым обслуживанием.

Назначение и область применения

Этот клеммник используется там, где требуется безопасное и удобное отключение провода без отвинчивания зажимов. Размыкатель позволяет временно оборвать токовую цепь одним движением - например, при диагностике, замене устройства или плановом обслуживании. Применяется в электрощитах, на станках, конвейерах, системах освещения и других установках с постоянным доступом к проводке.

Технические характеристики

• Количество выводов: 2
• Максимальная площадь сечения провода: 4 мм2
• Тип размыкателя: механический рычаг
• Материал контактов: медный сплав с никелевым покрытием
• Изоляция: самозатухающий полиамид (UL94 V-0)
• Рабочее напряжение: до 500 В переменного тока
• Рабочий ток: до 20 А

Совместимость и монтаж

Клеммник 2-х выводной с размыкателем 4 кв.мм устанавливается на DIN-рейку шириной 35 мм. Для подключения зачищенный провод вставляется в гнездо до упора и фиксируется винтом. Чтобы отключить цепь - опустите рычаг размыкателя; чтобы восстановить соединение - поднимите его до характерного щелчка. Убедитесь, что провод не имеет повреждений жилы и соответствует заявленному сечению - более толстые провода не войдут, тонкие могут плохо фиксироваться.

Безопасность и стандарты

Клеммник Klemsan 304380 изготовлен из материалов, соответствующих требованиям UL94 V-0 по горючести. Конструкция исключает случайное прикосновение к токоведущим частям при закрытом положении размыкателя. Соответствует общепринятым нормам безопасности для устройств низковольтного распределения.

Преимущества

• Ускоряет сервисное обслуживание - нет необходимости откручивать винты каждый раз
• Снижает риск ошибок при переподключении благодаря четкой визуальной индикации состояния (открыт/закрыт)
• Высокая механическая прочность корпуса обеспечивает долгий срок службы даже в условиях вибраций
• Стандартный форм-фактор совместим с большинством DIN-реек и комплектующими щитового оборудования

Ограничения применения

• Не предназначен для работы с проводами больше 4 мм2 - попытки затянуть слишком толстый провод повредят контактную группу
• Не рекомендован для постоянной нагрузки выше 20 А - возможен перегрев и деформация контактов
• Не следует использовать во взрывоопасных средах - отсутствует специальная защита от искр и повышенной температуры
• Размыкатель не является полноценным выключателем нагрузки - не предназначен для частых коммутаций под током (более 10–15 раз в день)

Примеры использования

• Подключение датчиков на производственной линии - легко отключить один участок без остановки всего цеха
• Обслуживание системы освещения в офисном помещении - быстрая проверка работоспособности светильника
• Подключение терморегуляторов в системах отопления - возможность отсоединить прибор без снятия проводов с шины
• Аварийные кнопочные станции - временное отключение сигнала при тестировании

Практические советы

• Перед установкой всегда проверяйте сечение провода - используйте штангенциркуль, если есть сомнения
• Затягивайте винт усилием рук - лишнее давление может сломать пластиковую часть или деформировать контакт
• Проверяйте состояние размыкателя после нескольких операций - если он стал “мягким” или не фиксируется, замените клеммник
• Не применяйте этот клеммник вместо автомата или предохранителя - он не обеспечивает защиту от КЗ или перегрузки
• При работе в пыльных помещениях периодически протирайте поверхность размыкателя - грязь может препятствовать его нормальному ходу
