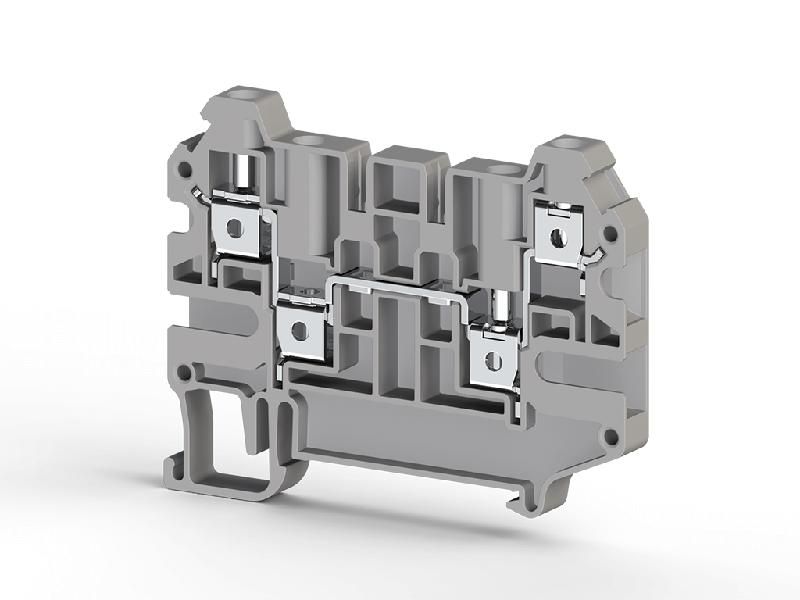

Клеммник 4-х выводной 4кв.мм сер. AVK 4CC Klemsan 325209

Клеммник 4-х выводной 4 кв.мм серия AVK 4CC от Klemsan предназначен для надёжного соединения проводов сечением до 4 мм2 в распределительных коробках, щитах управления и на оборудовании. Этот клеммник обеспечивает простой, быстрый и безопасный монтаж без инструментов.

Назначение и область применения

Клеммник 4-х выводной 4 кв.мм серия AVK 4CC используется для коммутации одножильных и многожильных медных проводов в слаботочных и силовых цепях постоянного и переменного тока. Подходит для установки в электрических шкафах, пультах управления, осветительных системах и автоматике оборудования. Четыре контакта позволяют организовать последовательное или параллельное соединение нескольких участков цепи.

Технические характеристики

• Количество выводов: 4
• Максимальная площадь сечения провода: 4 мм2
• Тип провода: одножильный, многожильный (медный)
• Материал контактной части: медь, покрытая оловом
• Материал корпуса: самозатухающий полиамид (UL94 V-0)
• Рабочее напряжение: до 600 В
• Номинальный ток: 24 А
• Цвет корпуса: белый

Совместимость и монтаж

Клеммник 4-х выводной 4 кв.мм серия AVK 4CC устанавливается на DIN-рейку шириной 35 мм. Для подключения достаточно зачистить провод на 8–10 мм, вставить его в гнездо и затянуть зажим винтом отверткой. Нет необходимости использовать специальные инструменты. Каждый контакт фиксируется независимо - можно менять один провод, не трогая остальные. Установленный клеммник легко вынимается из рейки нажатием на фиксатор снизу.

Безопасность и стандарты

Корпус выполнен из материала, соответствующего классу горючести UL94 V-0 - он не поддерживает горение и самотушится после удаления источника пламени. Конструкция соответствует требованиям IEC 60947-7-1 для компонентов сборки. Медные контакты с оловянным покрытием обеспечивают устойчивость к окислению и долгий срок службы даже в условиях повышенной влажности.

Преимущества

• Удобство монтажа: зажимы работают без инструментов, кроме обычной отвёртки
• Стабильность соединения: прочный контакт сохраняется при вибрациях и перегрузках
• Изоляция: высокая степень защиты от случайного прикосновения
• Группировка: четыре контакта в одном модуле экономят место в щите
• Визуальный контроль: прозрачная крышка позволяет проверить состояние провода

Ограничения применения

Клеммник 4-х выводной 4 кв.мм серия AVK 4CC не предназначен для работы с алюминиевыми проводами, проводами большего сечения или в средах с агрессивными химическими веществами. Не рекомендуется применять в открытых помещениях без защиты от прямого попадания воды - хотя материал устойчив к влаге, IP-защита не предусмотрена. Также не следует использовать в цепях с импульсными нагрузками выше 24 А.

Примеры использования

• Подключение датчиков температуры в системе вентиляции
• Разводка питания между несколькими светильниками в офисном помещении
• Объединение выходов реле в панели управления станком
• Соединение проводов в распределительной коробке жилого дома

Практические советы

• Перед монтажом всегда зачищайте провода до 8–10 мм - меньше не будет хорошего контакта, больше может повредить зажим
• Не перетягивайте винты - это может деформировать контактную пластину
• Проверяйте плотность соединений через несколько дней после установки - особенно в новых системах
• Для многожильных проводов используйте наконечники - они предотвращают расслоение жил
• Артикул 325209 совпадает с другими изделиями серии AVK 4CC - при закупке партии сверьте номер на упаковке
