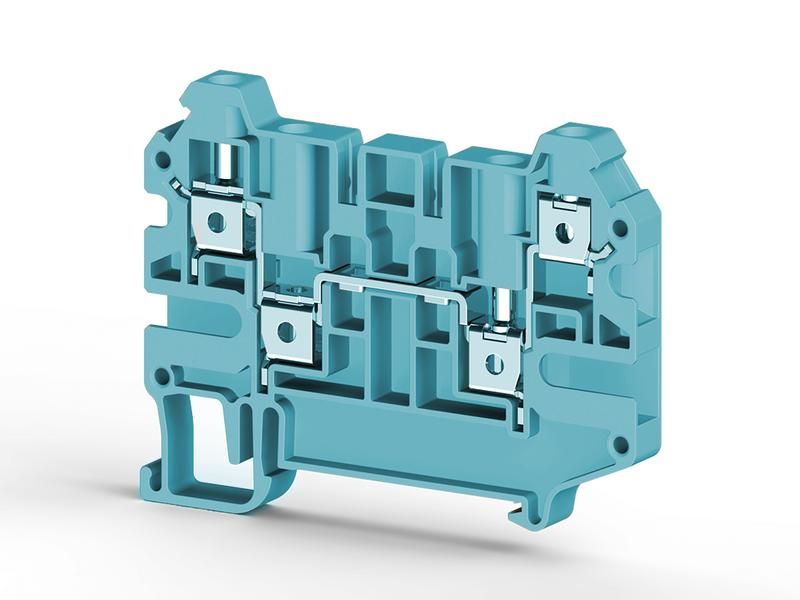

Клеммник 4-х выводной 4кв.мм син. AVK 4CC Klemsan 325201

Клеммник 4-х выводной 4 кв.мм синий от Klemsan - надёжный соединитель для проводов сечением до 4 мм2, предназначенный для быстрого и безопасного монтажа в распределительных щитах и устройствах управления. Артикул 325201 обеспечивает устойчивый контакт в условиях постоянной нагрузки.

Назначение и область применения

Клеммник 4-х выводной 4 кв.мм синий используется для соединения одножильных и многожильных медных проводов в электрических цепях с током до 20 А. Подходит для установки в силовые и слаботочные щиты, на DIN-рейку. Часто применяется в системах автоматизации, освещения, управляемых оборудованием и промышленной электронике.

Технические характеристики

• Количество выводов: 4
• Максимальное сечение провода: 4 мм2
• Цвет корпуса: синий
• Материал контактов: медь, покрытая оловом
• Материал корпуса: самозатухающий полиамид (PA66)
• Рабочее напряжение: до 690 В переменного тока
• Номинальный ток: 20 А
• Стандарт монтажа: DIN-рейка 35 мм

Совместимость и монтаж

Клеммник 4-х выводной 4 кв.мм синий легко фиксируется на стандартной DIN-рейке шириной 35 мм. Для подключения проводов используйте отвертку - зажим осуществляется винтом. Убедитесь, что изоляция зачищена на 8–10 мм, чтобы избежать плохого контакта. Клеммник совместим с любыми устройствами, требующими компактного и надёжного соединения проводов одного сечения.

Безопасность и стандарты

Конструкция соответствует требованиям IEC 60947-7-1 для коммутационных аппаратов. Материал корпуса имеет класс горючести UL94 V-0 - самозатухающий, не распространяет пламя. Напряжение и ток рассчитаны с запасом для длительной работы без перегрева.

Преимущества

• Удобная цветовая маркировка: синий корпус позволяет быстро отличить клеммник от других в щите
• Надёжный зажим с винтовым механизмом - минимизирует риск ослабления контакта
• Высокая плотность: четыре канала в одном модуле экономят место на DIN-рейке
• Износостойкий материал корпуса выдерживает механические нагрузки и температурные колебания

Ограничения применения

• Не предназначен для проводов сечением более 4 мм2 - возможен перегрев и повреждение контактов
• Не рекомендован для алюминиевых проводов - требуется специальный тип клеммы
• Не следует использовать в средах с высокой влажностью без дополнительной защиты - IP-класс не указан
• Запрещено применять в цепях с импульсными токами выше 20 А

Примеры использования

• Подключение трёх фаз и нуля в распределительном щите
• Объединение нескольких датчиков в одной точке контроля
• Разводка питания для группы светильников
• Соединение выходов реле и терморегуляторов

Практические советы

• Перед монтажом проверьте, что все провода имеют одинаковое сечение - смешивание сечений может вызвать перегрузку одного из каналов
• После затяжки винта потяните за провод - он не должен выскальзывать
• Для частого обслуживания выбирайте модели с открытыми зажимами; этот клеммник требует откручивания винта для замены провода
• Артикул 325201 можно использовать в паре с другими клеммниками Klemsan - они совпадают по габаритам и шагу монтажа
