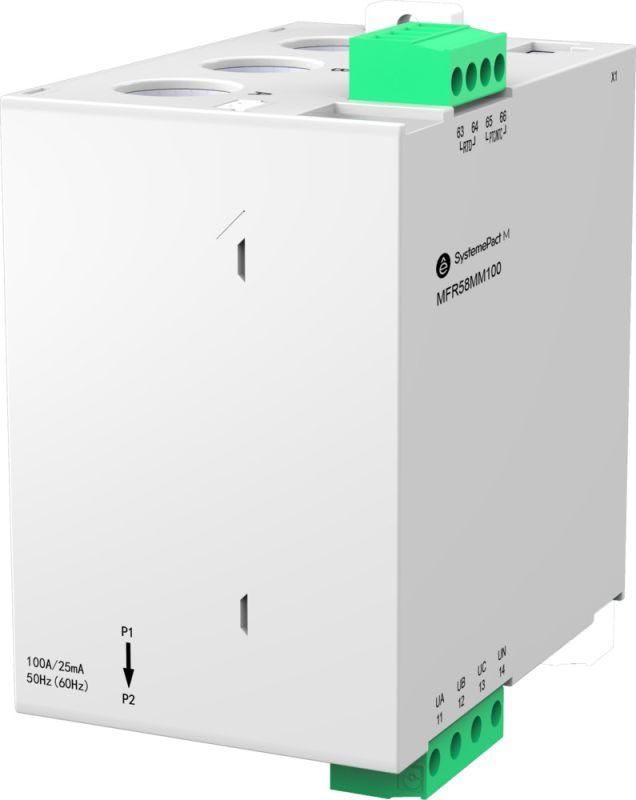

ИЗМЕРИТЕЛЬНЫЙ МОДУЛЬ MFR580 25-100A ТТ 18ММ - MFR58MM100 APC

Модуль измерительный 25-100А, диаметр 18мм, серия SE - это компактный токоизмерительный элемент для системы MFR580, предназначенный для контроля тока электродвигателей в диапазоне 25–100 А. Артикул mfr58mm100 обеспечивает точную передачу сигнала тока в систему управления, позволяя реализовать функции защиты и оптимизации энергопотребления.

Назначение и область применения

Модуль измерительный 25-100А, диаметр 18мм, серия SE используется исключительно в составе системы MFR580 - интеллектуальной платформы для управления и защиты электродвигателей. Он не работает автономно, а служит датчиком тока, передающим данные на контроллер MFR580 для анализа нагрузки, выявления перегрузок, фазного дисбаланса и других аварийных ситуаций.

Подходит для установки на двигатели с рабочим током от 25 до 100 А: насосы, вентиляторы, конвейеры, компрессоры, станки с ЧПУ и другую промышленную технику, где важна надёжная защита и экономичная работа.

Технические характеристики

• Диапазон измеряемого тока: 25–100 А
• Диаметр отверстия для прохода кабеля: 18 мм
• Тип устройства: встроенный трансформатор тока (токовый трансформатор)
• Совместимость: только с системой MFR580
• Работает в составе модульной системы SystemePact MCP
• Не требует внешнего питания - питание получает через сигнал MFR580

Совместимость и монтаж

Модуль измерительный 25-100А, диаметр 18мм, серия SE устанавливается **только** на кабель, подключённый к двигателю, который защищает система MFR580. Его нельзя использовать с другими устройствами защиты или автоматикой.

При монтаже:

• Обесточьте цепь перед установкой
• Пропустите один фазный провод (или все три, если требуется суммарный ток) через отверстие 18 мм
• Закрепите модуль плотно, чтобы не было люфта
• Подключите шлейф к соответствующему разъёму на блоке MFR580
• Не допускайте перегибов или скручивания кабеля внутри модуля

Важно: диаметр кабеля не должен превышать 18 мм. Кабели большего сечения не поместятся - выбирайте модуль с подходящим внутренним зазором.

Безопасность и стандарты

Модуль измерительный 25-100А, диаметр 18мм, серия SE разработан в соответствии с требованиями международных норм безопасности для промышленного оборудования. Как часть системы MFR580, он обеспечивает соответствие стандартам IEC/EN 60947-4-1 и IEC/EN 60947-1. Устройство не содержит опасных напряжений на корпусе - безопасно при работе в условиях промышленной среды.

Преимущества

• Высокая точность измерения тока даже при колебаниях нагрузки
• Отсутствие необходимости во внешнем питании - снижение числа подключений
• Компактный размер позволяет легко интегрировать в плотные распределительные щиты
• Стандартный интерфейс совместимости с системой MFR580 гарантирует стабильную работу
• Защита от перегрузок и отказов повышает срок службы двигателя

Ограничения применения

• Не применяется вне системы MFR580 - не является самостоятельным датчиком
• Не предназначен для переменного тока выше 100 А - возможны ошибки измерения или выход из строя
• Не подходит для кабелей с диаметром более 18 мм - потребуется другой модуль
• Не рассчитан на частые механические воздействия - не используйте в вибрационных зонах без дополнительной фиксации
• Не рекомендован для работы в условиях постоянного погружения в жидкость или высокой запылённости без дополнительной защиты корпуса

Примеры использования

• Контроль тока насоса в системе водоснабжения - предотвращение сухого хода и перегрева
• Защита конвейера на пищевом производстве - отключение при заклинивании
• Автоматическое регулирование мощности вентилятора в HVAC-системе
• Мониторинг нагрузки на станок с ЧПУ - своевременная диагностика износа инструмента

Практические советы

• Перед заменой проверьте, что новый модуль имеет тот же артикул - mfr58mm100 - и точно такой же диапазон тока
• Если двигатель работает близко к верхней границе (90–100 А), убедитесь, что кабель не нагревается - это может указывать на недостаточное сечение
• При многократном монтаже/демонтаже следите за целостностью внутренних контактов - они чувствительны к перегибу
• Для трёхфазных двигателей можно пропустить все три фазы одновременно - тогда модуль будет считать сумму токов, что необходимо для правильной работы MFR580
• Не используйте этот модуль вместо токового клещей - он не предназначен для временных измерений
