ИЗМЕРИТЕЛЬНЫЙ МОДУЛЬ MFR580 0.2-5A ТТ Ø 18ММ | MFR58MM05 SE APC

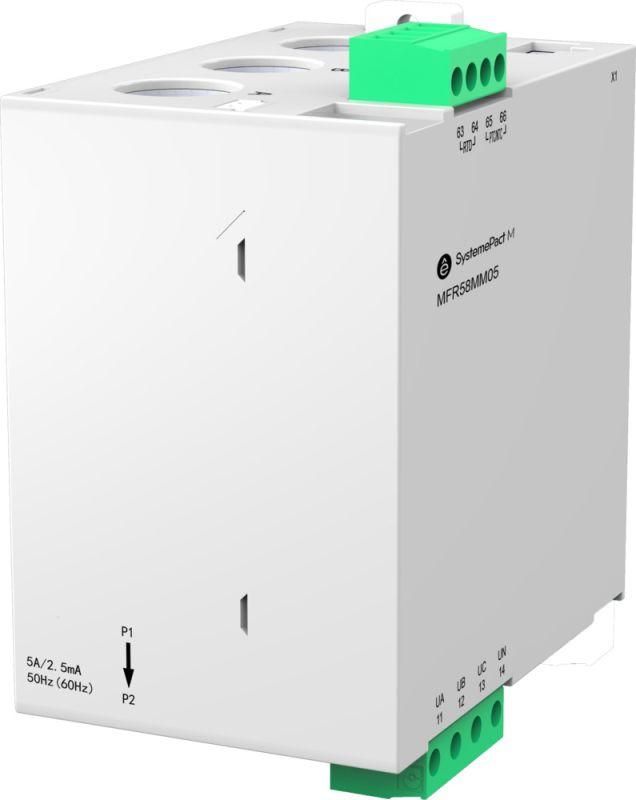

Модуль измерительный 0.2–5 А ТТ d18 мм SE - компактный измерительный элемент для системы MFR580, предназначенный для контроля тока электродвигателей с номинальным током от 0,2 до 5 А. Встроенного трансформатора тока достаточно для подключения без внешних устройств, что упрощает монтаж и повышает надёжность. Артикул mfr58mm05 относится к серии SystemePact MCP - Пускорег. Оптимум от бренда Systeme Electric.

Назначение и область применения

Модуль измерительный 0.2–5 А ТТ d18 мм SE используется в системе MFR580 для точного измерения тока нагрузки электродвигателя. Он обеспечивает функции защиты от перегрузки, заклинивания ротора, перекоса фаз и потери фазы. Подходит для установки на двигатели малой и средней мощности - например, насосы, вентиляторы, конвейеры, компрессоры и другую автоматизированную технику с током потребления в пределах 0,2–5 А.

Технические характеристики

• Диапазон измеряемого тока: 0,2 – 5 А
• Диаметр отверстия для прохода кабеля: 18 мм
• Тип трансформатора: встроенный токоизмерительный трансформатор (ТТ)
• Совместимость: исключительно с контроллерами серии MFR580
• Работает в составе системы SystemePact MCP - Пускорег. Оптимум
• Производитель: Systeme Electric (SE)
• Артикул: mfr58mm05

Совместимость и монтаж

Модуль измерительный 0.2–5 А ТТ d18 мм SE устанавливается только на контроллер MFR580. Для подключения необходимо продеть фазный провод двигателя через центральное отверстие диаметром 18 мм - никаких дополнительных соединений или внешних трансформаторов не требуется. Монтаж выполняется при отключенном питании. Убедитесь, что сечение кабеля соответствует максимальному допустимому диаметру - не более 18 мм по внешнему размеру. Кабель должен быть цельным, без разрывов или многожильных сборок, которые могут затруднить прохождение.

Безопасность и стандарты

Модуль соответствует требованиям международных норм безопасности для оборудования низкого напряжения. Произведён в рамках сертифицированной системы качества Systeme Electric. Применяется в соответствии с IEC 60947-4-1 и EN 60947-1. Никаких специальных мер защиты от взрыва или повышенной влажности не предусмотрено - использовать можно только в помещениях с нормальными условиями эксплуатации.

Преимущества

• Устраняет необходимость в отдельных трансформаторах тока - снижает количество компонентов и точки отказа
• Значительно ускоряет монтаж за счёт встроенного ТТ и простого прохода кабеля
• Обеспечивает высокую точность измерения даже при малых токах (до 0,2 А)
• Интегрирован в экосистему MFR580 - совместим с программированием, диагностикой и удалённым мониторингом
• Компактная форма позволяет устанавливать модуль в плотных распределительных шкафах

Ограничения применения

• Не работает с токами выше 5 А - использование вне диапазона приведёт к некорректной работе защиты
• Подходит только для однофазных и трёхфазных двигателей с заземлённой нейтралью; не предназначен для сетей IT
• Не рассчитан на работу в условиях постоянной вибрации, температур ниже −10 C или выше +60 C
• Не применяется в качестве самостоятельного устройства - требует обязательного подключения к MFR580
• Не поддерживает подключение нескольких кабелей одновременно - только один проводник через отверстие 18 мм

Примеры использования

• Защита насоса воды в системе водоснабжения с током 3,2 А
• Контроль тока вентилятора печи в системе HVAC
• Автоматизация конвейера с двигателем 1,8 А
• Управление компрессором холодильной установки с пусковым током до 5 А

Практические советы

• Перед установкой проверьте реальный рабочий ток двигателя - он должен находиться в диапазоне 0,2–5 А, желательно не менее 0,5 А для стабильной работы чувствительных схем
• Если кабель слишком жёсткий, используйте мягкий участок перед входом в модуль - изгиб под углом 90° может повредить изоляцию
• Не протягивайте кабель с усилием - внутренний ТТ имеет механическую чувствительность, чрезмерное давление может вызвать смещение сердечника
• После монтажа выполните тестовый запуск: убедитесь, что MFR580 корректно показывает ток и не выдает ложных срабатываний
• Для замены модуля - отключите питание, снимите старый, вставьте новый, проденьте кабель точно так же, чтобы сохранить полярность и ориентацию
