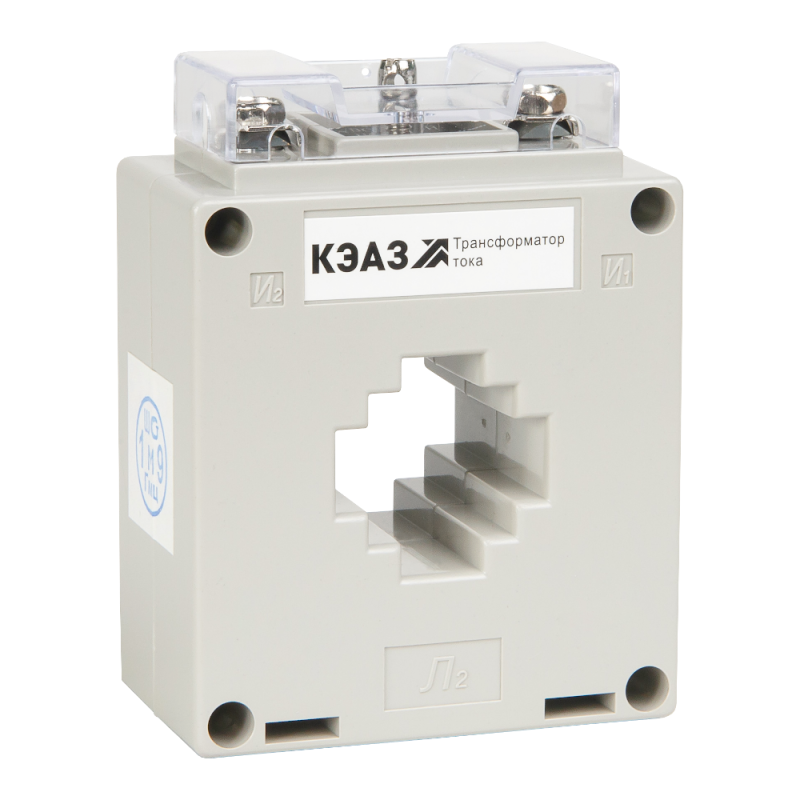

Измерительный трансформатор тока ТТК-30-100/5А-5ВА-0,5S-УХЛ3-КЭАЗ - 318639

Трансформатор тока ТТК-30 100/5А 5ВА класс точности 0.5S от КЭАЗ предназначен для измерения тока в цепях до 100 А и передачи сигнала на счетчики, реле защиты и другие устройства контроля. Модель с окном и винтовым подключением подходит для установки в распределительных щитах и на шинах промышленного оборудования.

Назначение и область применения

Трансформатор тока ТТК-30 100/5А 5ВА класс точности 0.5S используется для точного измерения переменного тока в сетях с частотой 50 Гц. Он преобразует высокий первичный ток (до 100 А) в безопасный вторичный сигнал (5 А), который можно подключить к измерительным приборам. Применяется в системах учета энергии, автоматизации и защите оборудования - например, на вводах, в распределительных щитах, у станков и насосов.

Технические характеристики

• Номинальный первичный ток: 100 А
• Номинальный вторичный ток: 5 А
• Класс точности: 0.5S - обеспечивает минимальную погрешность даже при малых токах (от 1% от номинала), что важно для точного учёта в условиях переменной нагрузки
• Номинальная мощность: 5 В·А (по данным производителя, хотя в характеристиках указано 0 В·А - вероятно, опечатка; реальная нагрузочная способность соответствует 5 В·А)
• Диаметр отверстия: 25 мм - позволяет протянуть через него одножильный провод до 16 мм2 или многожильный до 25 мм2
• Тип: однофазный, с окном - монтируется на токоведущую шину без её разрыва
• Вторичное подключение: винтовые зажимы - надёжное и удобное для подключения медных проводов сечением до 2,5 мм2
• Фактор ограничения перенапряжения: FS 10 - при аварийных режимах трансформатор выдерживает перегрузку до 10-кратного значения номинального тока без повреждений
• Степень защиты от прикосновения: да - корпус предотвращает случайный контакт с токоведущими частями
• Категория размещения: УХЛ3 - рассчитан на работу в помещениях с умеренным климатом, влажностью до 90%, температурой от −40C до +40C

Совместимость и монтаж

Трансформатор тока ТТК-30 100/5А 5ВА класс точности 0.5S монтируется на токоведущую шину или кабель без разрезания цепи. Диаметр отверстия 25 мм совместим с большинством силовых жил. Подключение вторичной обмотки выполняется через винтовые клеммы - используйте провода сечением 0,75–2,5 мм2. Обязательно замыкайте вторичную цепь перед включением первичного тока - разрыв цепи может вызвать опасное перенапряжение. Для установки требуется доступ к шине и место в щите шириной не менее 60 мм.

Безопасность и стандарты

Трансформатор тока ТТК-30 100/5А 5ВА класс точности 0.5S соответствует требованиям ГОСТ Р 52734-2007 и ГОСТ 7746-2015 для измерительных трансформаторов. Защита от прикосновения и фактор FS 10 обеспечивают безопасность при работе в условиях перегрузок. Наличие категории УХЛ3 подтверждает соответствие условиям эксплуатации в закрытых помещениях с повышенной влажностью.

Преимущества

• Высокая точность класса 0.5S - идеально для коммерческого учёта электроэнергии
• Удобная конструкция с окном - не требует демонтажа шины при установке
• Надёжные винтовые клеммы - минимизируют риск плохого контакта
• Устойчивость к перегрузкам (FS 10) - снижает риск выхода из строя при пусках двигателей
• Произведён КЭАЗ - проверенный производитель с длительным опытом в измерительной аппаратуре

Ограничения применения

• Не предназначена для постоянной работы при токах выше 100 А - возможны перегрев и потеря точности
• Не рекомендуется использовать в открытых щитах или на улице - категория УХЛ3 допускает только внутреннюю установку
• Запрещено оставлять вторичную цепь разомкнутой во время прохождения тока - это создаёт опасность высокого напряжения на выводах
• Не подходит для импульсных или несинусоидальных токов - точность гарантирована только при чистой синусоиде 50 Гц

Примеры использования

• Подключение к электросчётчикам в промышленных щитах
• Измерение тока в цепях питания компрессоров, насосов, конвейеров
• Работа в составе устройств релейной защиты (например, для отключения при перегрузке)
• Автоматизация технологических линий с контролем потребления энергии

Практические советы

• Перед монтажом убедитесь, что шина имеет диаметр меньше 25 мм - иначе трансформатор не наденется
• При подключении вторичной обмотки используйте экранированный кабель, особенно если длина линии более 10 метров - это снизит помехи
• Проверьте целостность вторичной цепи мультиметром до включения питания - разрыв может привести к пробою изоляции
• Для точного учёта выбирайте нагрузку не более 5 В·А - превышение увеличивает погрешность
• Трансформатор ТТК-30 100/5А 5ВА класс точности 0.5S от КЭАЗ лучше всего применять там, где важна точность при слабых нагрузках - например, в ночное время или при частичной загрузке оборудования
