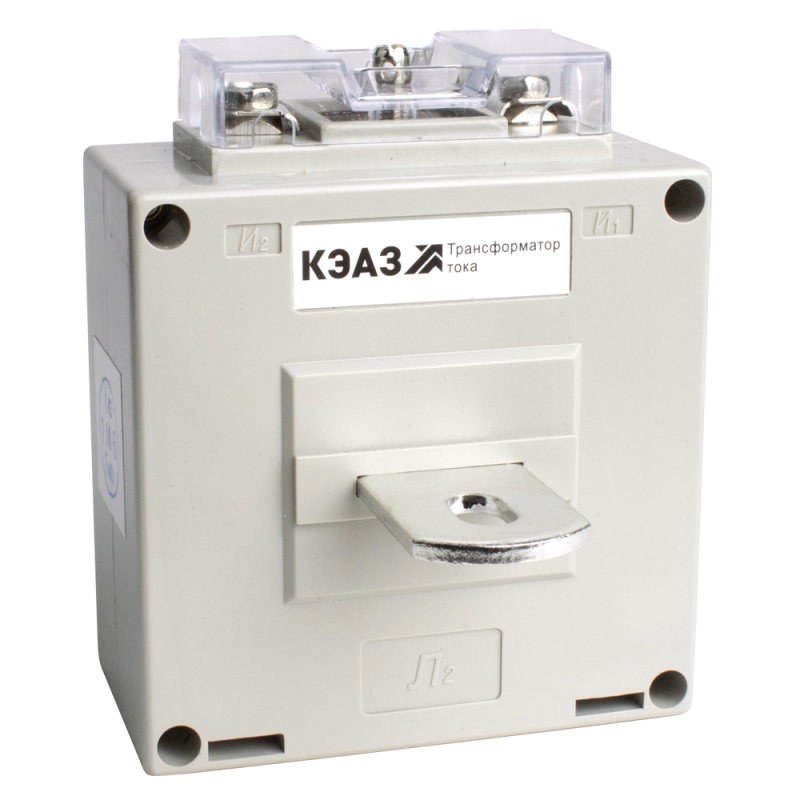

Измерительный трансформатор тока ТТК-А-40/5А-5ВА-0,5S-УХЛ3-КЭАЗ - 282981

Трансформатор тока ТТК-А-40/5А-5ВА-0,5S-УХЛ3 от КЭАЗ - это измерительный прибор для преобразования высоких токов до 40 А в безопасный сигнал 5 А, используемый в системах учёта, защиты и автоматизации электросетей напряжением до 660 В. Монтируется прямо на шину, что исключает необходимость разрывов цепи.

Назначение и область применения

Трансформатор тока ТТК-А-40/5А-5ВА-0,5S-УХЛ3 используется для передачи сигнала тока в устройства измерения, защиты, автоматики и сигнализации. Применяется в распределительных щитах, ячейках КРУ, на вводах объектов с напряжением до 0,66 кВ. Подходит для работы в условиях повышенной влажности и температур до -40 C благодаря классу исполнения УХЛ3.

Технические характеристики

• Номинальный первичный ток: 40 А - максимальный рабочий ток, который можно измерить без потери точности;
• Номинальный вторичный ток: 5 А - выходной сигнал, совместимый с большинством измерительных приборов и реле;
• Класс точности: 0.5S - обеспечивает точность +-0,5 % в широком диапазоне нагрузок, включая малые токи (от 1 % от номинала);
• Номинальное напряжение: 660 В - допустимое напряжение сети, где применяется устройство;
• Монтажное исполнение: с шиной - трансформатор фиксируется непосредственно на токоведущей шине, без необходимости отсоединения провода;
• Вторичное подключение: винтовое - позволяет использовать гибкий или жесткий провод сечением до 2,5 мм2;
• Фактор ограничения перенапряжения FS 10 - защищает вторичную обмотку от пробоя при аварийных режимах;
• Корпус: литой самозатухающий материал - предотвращает распространение пламени при возгорании;
• Защита от прикосновения: да - внутренние части недоступны при установленной крышке;
• Степень защиты IP: не указана - не является герметичным, требует установки внутри щита;
• Частота: 50 Гц - рассчитан на работу в сетях стандарта РФ и стран СНГ.

Совместимость и монтаж

Трансформатор тока ТТК-А-40/5А-5ВА-0,5S-УХЛ3 устанавливается на однополюсную или многополюсную медную или алюминиевую шину. Диаметр отверстия равен 0 мм - значит, он не имеет проходного окна, а монтируется **только** поверх шины через зажимы. Для монтажа необходимо:

• Обесточить участок цепи;
• Закрепить трансформатор на шине болтами (не указаны - используются стандартные M6–M8);
• Подключить вторичную обмотку к прибору (измерителю, реле, счетчику) проводом сечением ≤2,5 мм2;
• Не допускать размыкание вторичной цепи во время работы - возможен пробой изоляции!

Перед установкой проверьте соответствие сечения шины и контактной площадки трансформатора - несмотря на отсутствие данных о размере, тип “с шиной” предполагает плотный контакт без люфта.

Безопасность и стандарты

Трансформатор тока ТТК-А-40/5А-5ВА-0,5S-УХЛ3 соответствует требованиям ГОСТ Р 58844-2019 (международный аналог IEC 61869). Обеспечен уровень безопасности согласно нормам для оборудования категории III. Наличие FS 10 гарантирует защиту от повышения напряжения на вторичной стороне при замыкании на землю или других авариях. Корпус выполнен из материала, не поддерживающего горение - снижает риск развития пожара.

Преимущества

• Высокая точность класса 0.5S - идеально для коммерческого учета энергии;
• Монтаж без разрыва цепи - экономит время при модернизации или ремонте;
• Автоматическая защита от перенапряжений (FS 10) - продлевает срок службы подключенных приборов;
• Прозрачная крышка на клеммах - позволяет контролировать целостность пломбы без вскрытия;
• Устойчивость к внешним условиям (УХЛ3) - работает в холодных помещениях, на открытых площадках в теплый сезон.

Ограничения применения

• Не для постоянного тока - работает только с переменным током 50 Гц;
• Нулевой диаметр отверстия - нельзя протянуть кабель или шину через него, только монтаж сверху;
• Номинальная вторичная мощность 0 В·А - вероятно, ошибка в данных; реальная мощность должна быть ≥5 В·А для работоспособности с обычными приборами - убедитесь, что нагрузка на вторичной стороне не превышает фактическую возможность трансформатора (обычно 5–10 В·А для таких моделей);
• Не предназначен для установки вне щита - отсутствует степень защиты IP, требуется защита от пыли и влаги;
• Не рекомендован для импульсных или несинусоидальных токов - искажённая форма сигнала влияет на точность.

Примеры использования

• Установлен на входе в распределительный щит промышленного предприятия для подключения трехфазного счетчика;
• Интегрирован в системы автоматического отключения при перегрузке на конвейере;
• Применяется в системах дистанционного мониторинга потребления энергии на насосных станциях;
• Используется в качестве элемента защиты двигателя в комплекте с термореле и контактором.

Практические советы

• Выбирая между ТТК-А и ТТК (с окном), помните: ТТК-А-40/5А-5ВА-0,5S-УХЛ3 - единственный вариант, когда вы не можете разъединить шину. Если нужен доступ к кабелю - выбирайте модель с окном;
• Проверяйте полярность при подключении вторичной обмотки - неверная фазировка приведёт к ошибкам в показаниях счётчиков;
• Никогда не оставляйте вторичную обмотку разомкнутой при наличии тока в первичной цепи - это опасно! Замкните её через тестовое устройство или шунт;
• При использовании нескольких трансформаторов одной фазы - соблюдайте одинаковые направления намотки и подключения;
• Для долговременной работы в сыром помещении - дополнительно герметизируйте места ввода проводов силиконовым составом.
