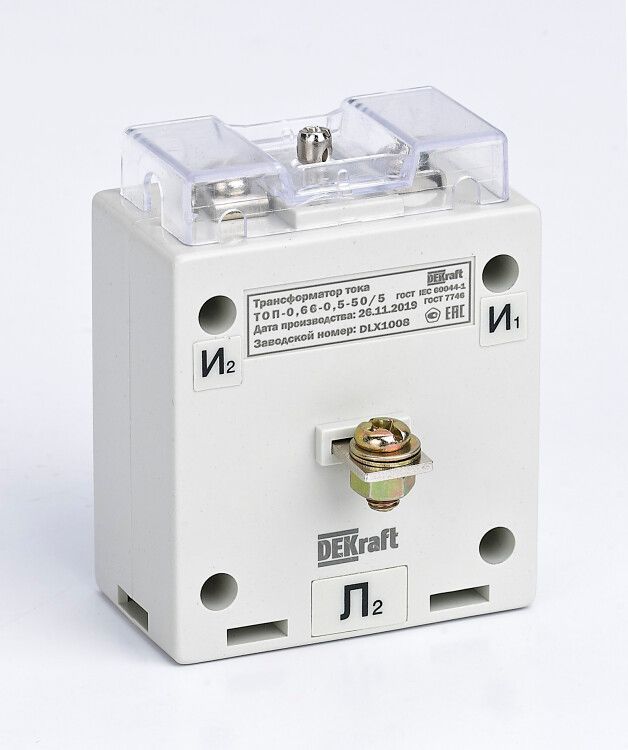

Трансформатор тока ТОП-0,66 0,5 40/5 5ВА | 50173DEK Dekraft APC

Трансформатор тока ТОП-0.66 0.5 40/5 5ВА от DEKraft предназначен для точного измерения тока в цепях до 660 В и передачи сигнала на счетчики, реле защиты и другие измерительные приборы. Модель с многовитковой катушкой и винтовым подключением подходит для установки на шины в распределительных щитах.

Назначение и область применения

Трансформатор тока ТОП-0.66 0.5 40/5 5ВА используется в системах учета и защиты электроэнергии. Он преобразует большой первичный ток (до 40 А) в безопасный вторичный ток (5 А), который можно подключить к измерительным приборам. Применяется в промышленных щитах, на вводах оборудования, в системах автоматизации - там, где требуется точный контроль тока без разрыва цепи.

Технические характеристики

• Номинальный первичный ток: 40 А - максимальный ток, который трансформатор может измерять без искажений;
• Номинальный вторичный ток: 5 А - выходной ток, совместимый с большинством измерительных приборов;
• Класс точности: 0.5 - погрешность измерения не более +-0,5% в рабочем диапазоне;
• Номинальное напряжение: 660 В - максимальное напряжение сети, для которой рассчитан трансформатор;
• Номинальная вторичная мощность: 5 ВА - максимальная нагрузка, которую можно подключить ко вторичной обмотке;
• Фактор ограничения перенапряжения FS 5 - при КЗ во вторичной цепи трансформатор выдерживает перегрузку без повреждения, предотвращая пробой изоляции;
• Одна вторичная обмотка - подходит для подключения одного прибора (например, счетчика или реле);
• Монтажное исполнение: с шиной - устанавливается прямо на токоведущую шину без разрезания провода;
• Винтовое подключение вторичной обмотки - надежное и удобное для подключения медных проводов сечением до 2,5 мм2;
• Изоляция корпуса выполнена из огнестойкого материала - снижает риск возгорания при аварийных режимах.

Совместимость и монтаж

ТОП-0.66 0.5 40/5 5ВА устанавливается на одиночную шину с посадочным диаметром, соответствующим габаритам трансформатора. Для монтажа необходимо отключить питание, освободить участок шины и зафиксировать трансформатор зажимами. Вторичные выводы подключаются винтами - используйте жилы сечением 0,5–2,5 мм2. Убедитесь, что вторичная цепь всегда замкнута при работе - разрыв цепи может вызвать опасное перенапряжение. Подключайте только приборы с суммарной нагрузкой ≤5 ВА.

Безопасность и стандарты

Трансформатор тока ТОП-0.66 0.5 40/5 5ВА сертифицирован и соответствует требованиям ГОСТ Р 8.698-2012 и международным нормам безопасности. Конструкция исключает случайное прикосновение к токоведущим частям благодаря закрытому корпусу. Защита от несанкционированного доступа позволяет использовать устройство в общественных и промышленных помещениях без дополнительных кожухов.

Преимущества

• Высокая точность класса 0.5 - идеально для коммерческого учета энергии;
• Стабильная работа при колебаниях температуры и нагрузки;
• Малые потери мощности - не нагревается даже при длительной работе на пределе;
• Удобный монтаж на шину - экономит время и не требует демонтажа проводов;
• FS 5 - повышенная устойчивость к аварийным ситуациям в цепи измерения.

Ограничения применения

• Не применяется в цепях постоянного тока - работает только с переменным током 50 Гц;
• Нельзя подключать нагрузку свыше 5 ВА - это приведёт к увеличению погрешности и перегреву;
• Работает только при токе до 40 А - при превышении возможны искажения показаний;
• Подходит только для однофазных и трёхфазных сетей с балансированными нагрузками - не рекомендован для сильно несимметричных цепей без компенсации.

Примеры использования

• Установка на вводном автомате в щите управления насосной станцией;
• Подключение к электросчётчику в промышленном цехе для учёта потребления;
• Интеграция в систему релейной защиты на трансформаторной подстанции;
• Контроль тока в конвейерной линии с частотными преобразователями.

Практические советы

• Перед монтажом проверьте диаметр шины - он должен точно подходить под внутреннее отверстие трансформатора ТОП-0.66 0.5 40/5 5ВА;
• Никогда не оставляйте вторичную обмотку разомкнутой - обязательно подключите нагрузку или закоротите её через тестовый блок;
• При использовании нескольких трансформаторов в одной фазе соблюдайте полярность - пометки “P1”, “S1” должны совпадать;
• Для долговечной работы не допускайте механических нагрузок на корпус - трансформатор не предназначен для крепления на вибрирующих элементах;
• Проверяйте соответствие нагрузки (в ВА) приборов - если подключаете два устройства, сумма их мощностей не должна превышать 5 ВА.
