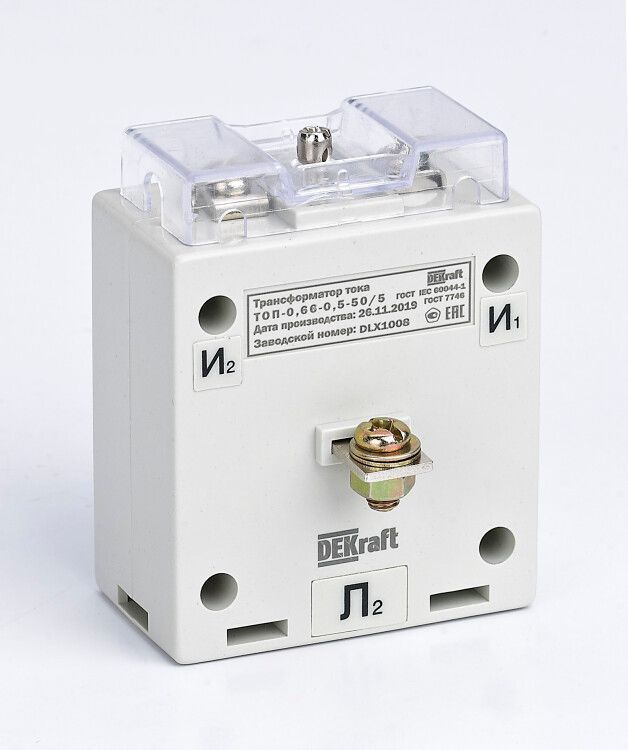

Трансформатор тока ТОП-0,66 0,5 50/5 5ВА | 50174DEK Dekraft APC

Трансформатор тока ТОП-0.66 0.5 50/5 5ВА от DEKraft предназначен для точного измерения тока в цепях до 660 В и передачи сигнала на счетчики, реле защиты и другие измерительные приборы. Модель с многовитковой катушкой и винтовым подключением подходит для установки на шины в распределительных щитах.

Назначение и область применения

Трансформатор тока ТОП-0.66 0.5 50/5 5ВА используется для преобразования больших значений тока (до 50 А) в безопасный и стандартизированный сигнал (5 А), который можно подключить к измерительным устройствам. Применяется в системах учета электроэнергии, автоматизации и защите оборудования в сетях переменного тока 50 Гц. Подходит для установки в силовые щиты, пункты приема энергии, на токоведущих шинах промышленных объектов, станках и конвейерах.

Технические характеристики

• Номинальный первичный ток: 50 А - максимальный ток, который трансформатор может измерять без искажений;
• Номинальный вторичный ток: 5 А - выходной ток, совместимый с большинством измерительных приборов;
• Класс точности: 0.5 - погрешность измерения не более +-0,5% в рабочем диапазоне, что соответствует требованиям коммерческого учета;
• Номинальное напряжение: 660 В - максимальное напряжение сети, для которой рассчитан трансформатор;
• Номинальная вторичная полная мощность: 5 ВА - максимальная нагрузка, которую можно подключить ко вторичной обмотке без потери точности;
• Количество вторичных обмоток: одна - позволяет подключить один прибор (например, счетчик или реле);
• Фактор ограничения перенапряжения FS 5 - при КЗ во вторичной цепи трансформатор выдерживает перегрузку без повреждения, предотвращая пробой изоляции;
• Монтажное исполнение: с шиной - устанавливается путем протягивания токоведущей шины через центральное отверстие;
• Вторичное подключение: винтовое - надежное и удобное для подключения проводов сечением до 2,5 мм2;
• Защита от прикосновения: да - корпус закрыт, исключает случайное касание к токоведущим частям;
• Исполнение: многовитковый (катушечный) - обеспечивает высокую точность и стабильность при изменении нагрузки.

Совместимость и монтаж

ТОП-0.66 0.5 50/5 5ВА устанавливается на однополюсную или многожильную шину с внешним диаметром до 60 мм. Для монтажа необходимо отключить питание, освободить место на шине и продеть ее через центральное окно трансформатора. После фиксации подключаются провода к винтовым зажимам на вторичной стороне. Обязательно соблюдать полярность: вход L1 на шине должен совпадать с маркировкой на корпусе. Нагрузка на вторичную обмотку не должна превышать 5 ВА - подключайте только приборы с суммарной импедансной нагрузкой ≤1 Ом.

Безопасность и стандарты

Трансформатор тока ТОП-0.66 0.5 50/5 5ВА сертифицирован и соответствует требованиям ГОСТ Р 8.698–2014 и международному стандарту IEC 61869. Корпус изготовлен из огнестойкого материала, обеспечивающего самозатухание при возгорании. Защита от прикосновения соответствует степени IP20. Устройство имеет внутреннюю защиту от перенапряжений благодаря фактору FS 5, снижающему риск аварий при обрыве вторичной цепи.

Преимущества

• Высокая точность класса 0.5 - идеально для коммерческого учета электроэнергии;
• Устойчивость к перегрузкам - FS 5 гарантирует сохранность при обрыве вторичной цепи;
• Простота монтажа - установка на шину без разрезания проводов;
• Низкая потеря мощности - эффективно работает даже при минимальных нагрузках;
• Стабильная работа при колебаниях температуры и вибраций - подходит для промышленной среды.

Ограничения применения

• Не применяется в цепях постоянного тока - только для переменного тока 50 Гц;
• Нельзя использовать при нагрузке выше 5 ВА - приведет к увеличению погрешности и перегреву;
• Не допускается замыкание вторичной обмотки на металлические части корпуса - возможен пробой изоляции;
• Не рекомендован для установки вне помещений без дополнительной защиты - не имеет герметичного исполнения;
• Подходит только для токов до 50 А - при превышении возможна насыщение сердечника и искажение сигнала.

Примеры использования

• Подключение к трехфазному счетчику электроэнергии в распределительном щите предприятия;
• Интеграция в систему автоматического отключения при перегрузке на конвейере;
• Измерение тока в цепи питания насосной станции с выводом показаний на пульт управления;
• Контроль нагрузки на вводе в жилой дом с использованием цифровых измерителей.

Практические советы

• Перед монтажом проверьте диаметр шины - он должен свободно проходить через центр трансформатора, но не быть слишком большим (оптимально 20–50 мм);
• Никогда не оставляйте вторичную обмотку разомкнутой при работе - всегда подключайте нагрузку или замыкайте клеммы;
• Выбирайте приборы с потребляемой мощностью ≤4 ВА, чтобы иметь запас по нагрузке;
• При установке нескольких трансформаторов на одной шине соблюдайте интервал ≥10 см между ними для минимизации взаимного влияния;
• Регулярно проверяйте затяжку винтовых контактов - ослабление вызывает нагрев и потерю точности.
