Измерительный трансформатор тока ТТК-А-40/5А-5ВА-0,5-УХЛ3-КЭАЗ - 282980

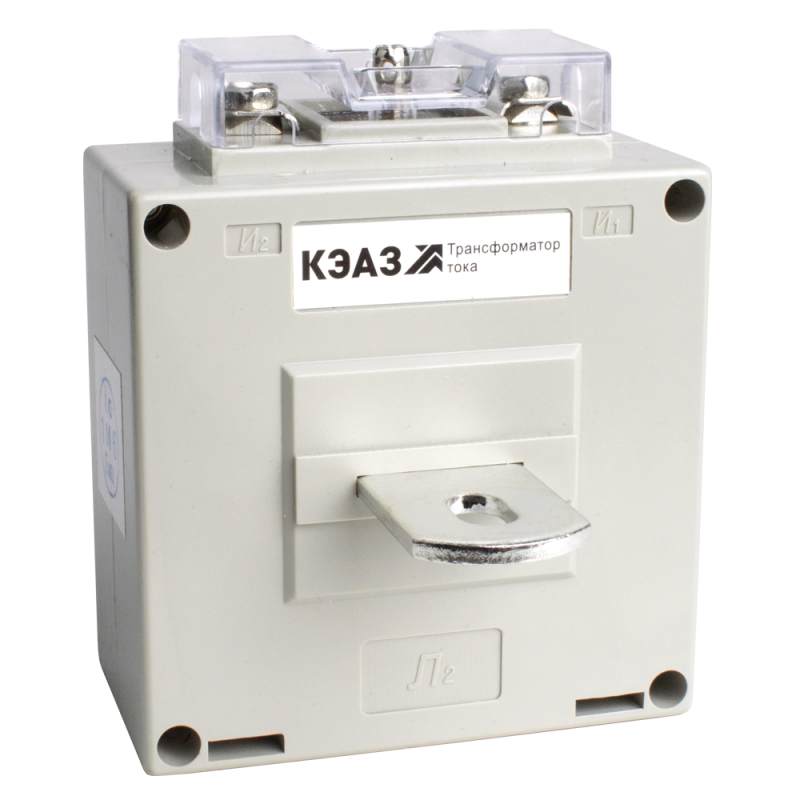

Трансформатор тока ТТК-А-40/5А-5ВА-0,5-УХЛ3 от КЭАЗ предназначен для точного измерения тока в цепях до 0,66 кВ и передачи сигнала в устройства защиты, автоматики и учёта. Модель выполнена с встроенной шиной, что упрощает монтаж в распределительных щитах и панелях.

Назначение и область применения

Трансформатор тока ТТК-А-40/5А-5ВА-0,5-УХЛ3 используется для преобразования высоких значений рабочего тока (до 40 А) в безопасный уровень (5 А), подходящий для подключения измерительных приборов, реле защиты, счетчиков энергии и систем автоматизации. Применяется в электрощитах промышленных объектов, на участках с малой и средней нагрузкой - например, в питающих линиях оборудования, конвейерах, насосных станциях и распределительных пунктах.

Технические характеристики

• Номинальный первичный ток: 40 А - максимальный ток, который трансформатор может точно измерять;
• Номинальный вторичный ток: 5 А - выходной сигнал для подключения приборов;
• Класс точности: 0,5 - обеспечивает погрешность не более +-0,5% в рабочем диапазоне, соответствует требованиям для коммерческого учета энергии;
• Номинальная вторичная полная мощность: 0 В·А - указывает, что трансформатор рассчитан исключительно на работу с минимальными нагрузками; не предназначен для подключения мощных устройств;
• Монтажное исполнение: с шиной - позволяет вставить токоведущую шину или кабель прямо внутрь корпуса без дополнительных зажимов;
• Вторичное подключение: винтовые клеммы - надежное и проверенное соединение для медных проводов сечением до 2,5 мм2;
• Фактор ограничения перенапряжения: FS 10 - защищает от повреждения при возникновении сверхтоков, предотвращает пробой изоляции;
• Степень защиты от прикосновения: да - корпус препятствует случайному контакту с токоведущими частями;
• Климатическое исполнение: УХЛ3 - работает при температуре от −40C до +40C, в условиях повышенной влажности и запыленности;
• Корпус: литой, самозатухающий пластик - не распространяет горение, устойчив к механическим воздействиям;
• Диаметр отверстия: 0 мм - токоведущая часть проходит через встроенную шину, а не через отверстие, поэтому физического отверстия нет.

Совместимость и монтаж

Трансформатор тока ТТК-А-40/5А-5ВА-0,5-УХЛ3 совместим с любыми приборами, принимающими входной сигнал 5 А. Подключается последовательно в фазный провод. Для монтажа необходимо:

• Отключить питание и убедиться в отсутствии напряжения;
• Разъединить токоведущую шину или кабель в месте установки;
• Завести проводник между контактами встроенной шины внутри корпуса;
• Затянуть винты клемм вторичной обмотки (не допускать перегрузки усилием);
• Закрыть прозрачную крышку и опломбировать её - это гарантирует целостность измерительной цепи и соответствие нормам учета энергии.

Не требует внешнего питания. Нельзя использовать в цепях постоянного тока.

Безопасность и стандарты

Трансформатор тока ТТК-А-40/5А-5ВА-0,5-УХЛ3 соответствует требованиям ГОСТ Р 52734-2007 и ГОСТ 1983-2015 для измерительных трансформаторов тока. Конструкция обеспечивает электробезопасность: корпус не доступен для прикосновения, а наличие пломбы предотвращает несанкционированное вмешательство в измерительную цепь. Защита от перенапряжения (FS 10) снижает риск аварий при замыканиях во вторичной цепи.

Преимущества

• Высокая точность класса 0,5 - подходит для коммерческого учета электроэнергии;
• Встроенная шина - экономит время монтажа, исключает необходимость в дополнительных креплениях;
• Самозатухающий корпус - повышает пожаробезопасность в плотных щитах;
• Прозрачная крышка - позволяет контролировать состояние клемм без вскрытия;
• Климатическое исполнение УХЛ3 - надежная работа в суровых условиях;
• Поддерживается сертифицированными сервисными службами КЭАЗ.

Ограничения применения

• Номинальная вторичная мощность равна 0 В·А - нельзя подключать потребители с активной нагрузкой выше нескольких десятков милливатт (например, обычные реле или индикационные лампы - не подходят);
• Не предназначен для работы с токами выше 40 А - возможны искажения показаний и перегрев;
• Не применяется в цепях постоянного тока - работает только с переменным током 50 Гц;
• Не имеет отверстия для протяжки кабеля - токоведущая жила должна быть разорвана и вставлена в шину;
• Не рекомендован для установки вне помещений без дополнительной защиты от осадков и прямого солнца.

Примеры использования

• Установка в распределительном щите на вводе в цех для подключения счетчика электроэнергии;
• Интеграция в систему автоматического управления насосной станцией для контроля тока двигателя;
• Подключение к реле перегрузки в панели управления конвейером;
• Измерение тока в групповой линии освещения с целью балансировки нагрузки.

Практические советы

• Перед монтажом проверьте, чтобы токовая шина была полностью введена в корпус - недостаточное погружение вызовет нагрев и неверные показания;
• Используйте провода сечением 1–2,5 мм2 для вторичной цепи - большие сечения не нужны, малые - увеличат потери;
• Никогда не оставляйте вторичную обмотку разомкнутой при работе - это опасно! Обязательно замыкайте ее через нагрузку или перемычку;
• При использовании в многоканальных системах следите, чтобы все трансформаторы имели одинаковый класс точности - иначе будут расхождения в учете;
• Трансформатор тока ТТК-А-40/5А-5ВА-0,5-УХЛ3 от КЭАЗ - типовое решение для проектов, где важны надежность и соответствие нормам учета. Артикул 282980 легко найти в каталогах поставщиков.
