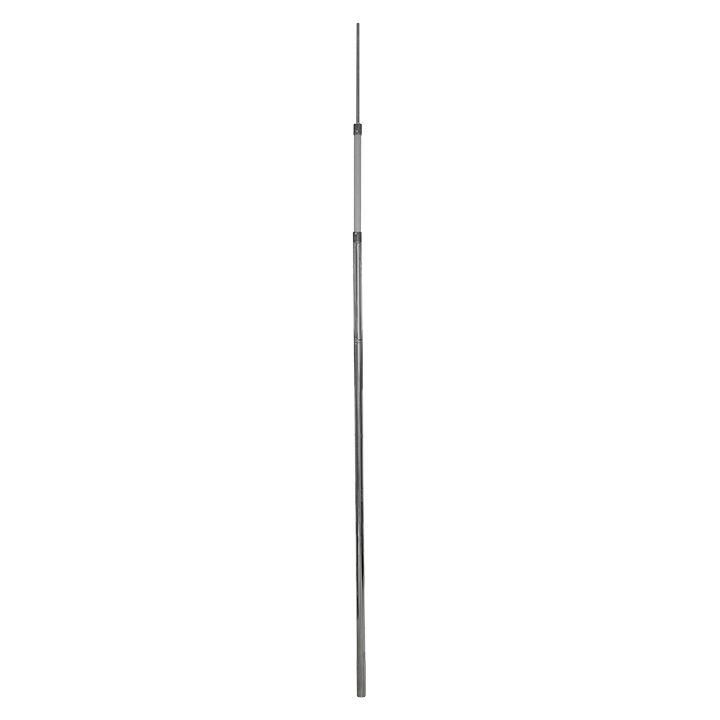

Изолированная мачта молниеприемника L=4м EKF PROxima | ilp-14000

Мачта молниеприемника изолированная L=4м PROxima EKF - это вертикальный проводящий элемент изолированной системы молниезащиты, предназначенный для установки на безопасном удалении от защищаемого объекта. Артикул ilp-14000 от бренда EKF используется в системах защиты зданий, оборудования и персонала от ударов молнии, особенно там, где требуется исключение электрического контакта между молниеприемником и конструкцией.

Назначение и область применения

Мачта молниеприемника изолированная L=4м PROxima EKF применяется в составе изолированных систем молниезащиты. Её задача - принять удар молнии и направить ток через специальный проводник к заземлению, не передавая энергию напрямую на защищаемый объект. Это снижает риск повреждения конструкций, электроники и возгорания.

Подходит для установки на промышленных объектах, энергообъектах, жилых домах, административных зданиях, складах и других сооружениях, требующих повышенного уровня защиты. Особенно эффективна там, где нельзя использовать прямые металлические связи между молниеприемником и кровлей или фасадом.

Технические характеристики

• Длина: 4000 мм - позволяет обеспечивать достаточную высоту для формирования зоны защиты;
• Диаметр: 16–40 мм - соответствует требованиям к прочности и проводимости; фактический диаметр корпуса - 16 мм, основание - до 40 мм для устойчивой фиксации;
• Материал: алюминий - легкий, коррозионностойкий, хорошо проводит ток;
• Габариты: 4000×16×40 мм - указывают на длину, внешний диаметр трубы и максимальный диаметр нижнего переходника;
• Гарантийный срок: 84 месяца (7 лет) - подтверждает долговечность материала и качества сборки;
• Защитное покрытие: прочее - указано как нестандартное, что говорит о наличии антикоррозийного или изоляционного слоя, не являющегося обычным порошковым оксидированием или гальваническим покрытием.

Совместимость и монтаж

Мачта молниеприемника изолированная L=4м PROxima EKF совместима с комплектующими изолированных систем молниезащиты серии Купол от EKF. Установка выполняется с использованием изолирующих опор и креплений, которые обеспечивают воздушный зазор между мачтой и конструкцией здания.

Необходимо соблюдать минимальное расстояние от мачты до защищаемого объекта - оно рассчитывается по нормам СП 34.13258.2018 и зависит от класса защиты. Монтаж требует применения изолирующих штанг, базовых креплений и заземляющего проводника, подходящих по сечению и материалу.

Установка возможна на крышу, стену или отдельно стоящий фундамент. Для надежности рекомендуется использовать анкерные болты и противоскользящие элементы, особенно при ветровых нагрузках.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50571.5.54 и СП 34.13258.2018 - нормативам для проектирования и монтажа систем молниезащиты. Применение изолированной мачты снижает риск шагового напряжения и вторичных эффектов молнии - таких как электромагнитные импульсы и пробои в проводах.

Материал алюминия не содержит свинец и другие токсичные вещества, что делает изделие экологически безопасным при эксплуатации и утилизации.

Преимущества

• Изолированная конструкция предотвращает передачу тока молнии на здание - снижает риск повреждения электросистем и оборудования;
• Легкий вес алюминия упрощает транспортировку и монтаж, особенно на труднодоступных участках;
• Длительный гарантийный срок (7 лет) указывает на стабильность материалов и качество производства;
• Работает в широком температурном диапазоне - подходит для всех климатических зон России;
• Совместима с другими элементами серии Купол - позволяет собирать полноценную систему без необходимости замены компонентов.

Ограничения применения

• Не предназначен для установки в качестве самостоятельного молниеприемника - обязательно использование в составе изолированной системы с заземлением и проводниками;
• Не допускается механическая нагрузка на мачту сверх проектной - она не является несущей конструкцией;
• Запрещено использовать в местах с химически агрессивной средой (например, рядом с химическими заводами) без дополнительной защиты покрытия;
• Не подходит для установки на деревянных или горючих конструкциях без применения термостойких изоляторов и отступов.

Примеры использования

• Жилой дом с металлической кровлей - мачта устанавливается на 3–5 метров от края крыши, чтобы избежать скачков напряжения;
• Производственный цех с чувствительными автоматизированными линиями - система защищает PLC-устройства от импульсов;
• Высотное здание с антенной на крыше - мачта размещена вне зоны радиопередатчиков, чтобы не влиять на сигнал;
• Объекты культурного наследия - где запрещено сверление или изменение фасада, мачта крепится на отдельном фундаменте.

Практические советы

• Перед монтажом проверьте диаметр крепления - он должен точно соответствовать 16 мм для трубчатой части и 40 мм для нижней платформы;
• Измерьте расстояние от мачты до ближайших металлических частей здания - оно должно быть больше расчетного значения по СП 34.13258.2018;
• Используйте только сертифицированные изолирующие крепления от EKF - сторонние детали могут нарушить целостность изоляции;
• Проверяйте состояние покрытия ежегодно - даже небольшие царапины могут снизить уровень защиты;
• При монтаже на крыше используйте дополнительные контргайки и герметик для креплений - это предотвратит протечки.
