Основание для сист. FangFix F-FIX-B16 3B OBO 5403238 Bettermann

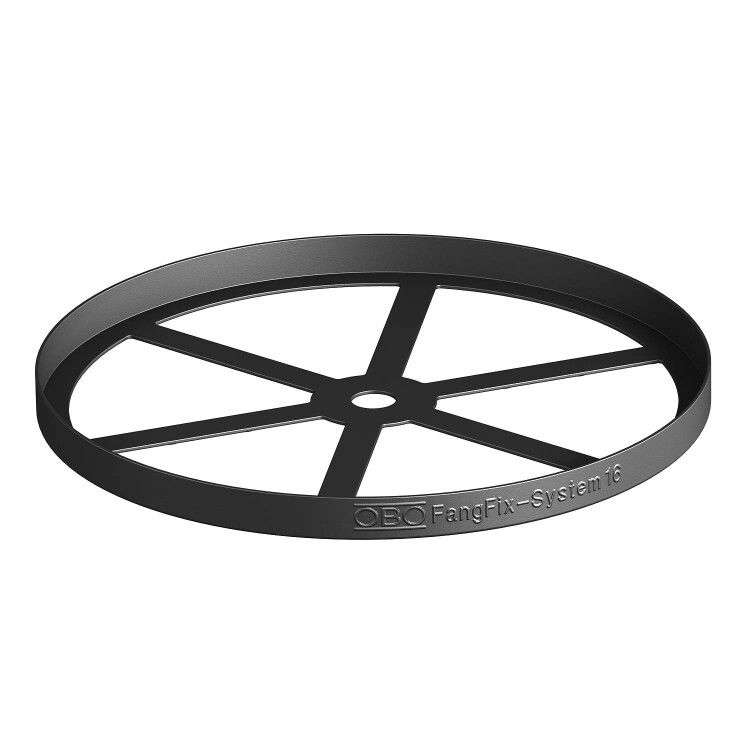

Рамка для бетонного основания F-FIX-B16 3B от OBO BETTERMANN предназначена для защиты кромок бетонных поверхностей при монтаже резьбовых стержней isFang-3B и фиксации бетонных оснований FangFix F-FIX-S16. Изделие обеспечивает долговечную изоляцию и безопасное прохождение кабеля через бетон, сохраняя целостность конструкции.

Назначение и область применения

Рамка F-FIX-B16 3B используется для защиты кромок отверстий в бетонных основаниях, где необходимо провести резьбовой стержень или установить бетонное основание. Она предотвращает расслоение и сколы бетона вокруг отверстия, особенно при нагрузках и вибрациях. Применяется в системах уравнивания потенциалов, заземления и защите от перенапряжений - например, на промышленных объектах, трансформаторных подстанциях, энергообъектах и в зданиях с высокими требованиями к электробезопасности.

Технические характеристики

• Тип изделия: Защитная рамка
• Модель: F-FIX-B16 3B
• Диаметр отверстия: 25 мм - соответствует стандартному размеру резьбового стержня isFang-3B
• Материал: Полипропилен - устойчив к химическим воздействиям, влаге и механическим повреждениям
• Цвет: Чёрный - совместим с большинством бетонных и металлических поверхностей, не выгорает на солнце
• Совместима с: Бетонными основаниями FangFix F-FIX-S16 и резьбовыми стержнями isFang-3B

Совместимость и монтаж

Рамка F-FIX-B16 3B устанавливается до заливки бетона. Её фиксируют в опалубке так, чтобы отверстие 25 мм точно совпадало с местом выхода резьбового стержня. После затвердевания бетона внутрь рамки вставляется стержень isFang-3B или основание FangFix F-FIX-S16. Монтаж не требует специальных инструментов - достаточно плотной посадки в бетонную массу. Убедитесь, что посадочное отверстие не забивается раствором во время заливки.

Преимущества

• Увеличивает срок службы бетонного основания за счёт предотвращения растрескивания и сколов
• Обеспечивает точное центрирование резьбового элемента, снижая риск перекоса при монтаже
• Не подвержено коррозии - отличается от металлических аналогов в агрессивных средах
• Легко монтируется в опалубку, не требует дополнительной фиксации
• Совместима с сериями TBS от OBO BETTERMANN, что позволяет использовать её в комплексных системах заземления

Ограничения применения

• Не предназначен для использования вне бетонных конструкций - не работает как самостоятельный крепёж
• Не рекомендуется применять в условиях постоянного контакта с открытым пламенем или температурой выше +90 C
• Подходит только для отверстий диаметром 25 мм - несовместима с другими размерами стержней
• Не заменяет гидроизоляционные слои - при необходимости дополнительно применяйте герметики

Примеры использования

• Заземление промышленного оборудования на заводе - рамка защищает бетонное основание под болтовым соединением
• Монтаж системы уравнивания потенциалов в подвале здания - F-FIX-B16 3B обеспечивает надёжный вывод стержня из плиты
• Фиксация распределительных щитов на бетонном полу - сочетание с FangFix F-FIX-S16 создаёт прочную и долговечную опору

Практические советы

• Перед заливкой бетона проверьте положение рамки - она должна быть строго вертикальна, иначе стержень будет перекошен
• Используйте временные заглушки, чтобы предотвратить попадание раствора внутрь отверстия 25 мм
• При работе в холодную погоду убедитесь, что полипропиленовая рамка не была повреждена при транспортировке - материал становится хрупким ниже –10 C
• Артикул 5403238 и модель F-FIX-B16 3B всегда указываются в документации OBO BETTERMANN - сверьтесь с каталогом перед заказом
